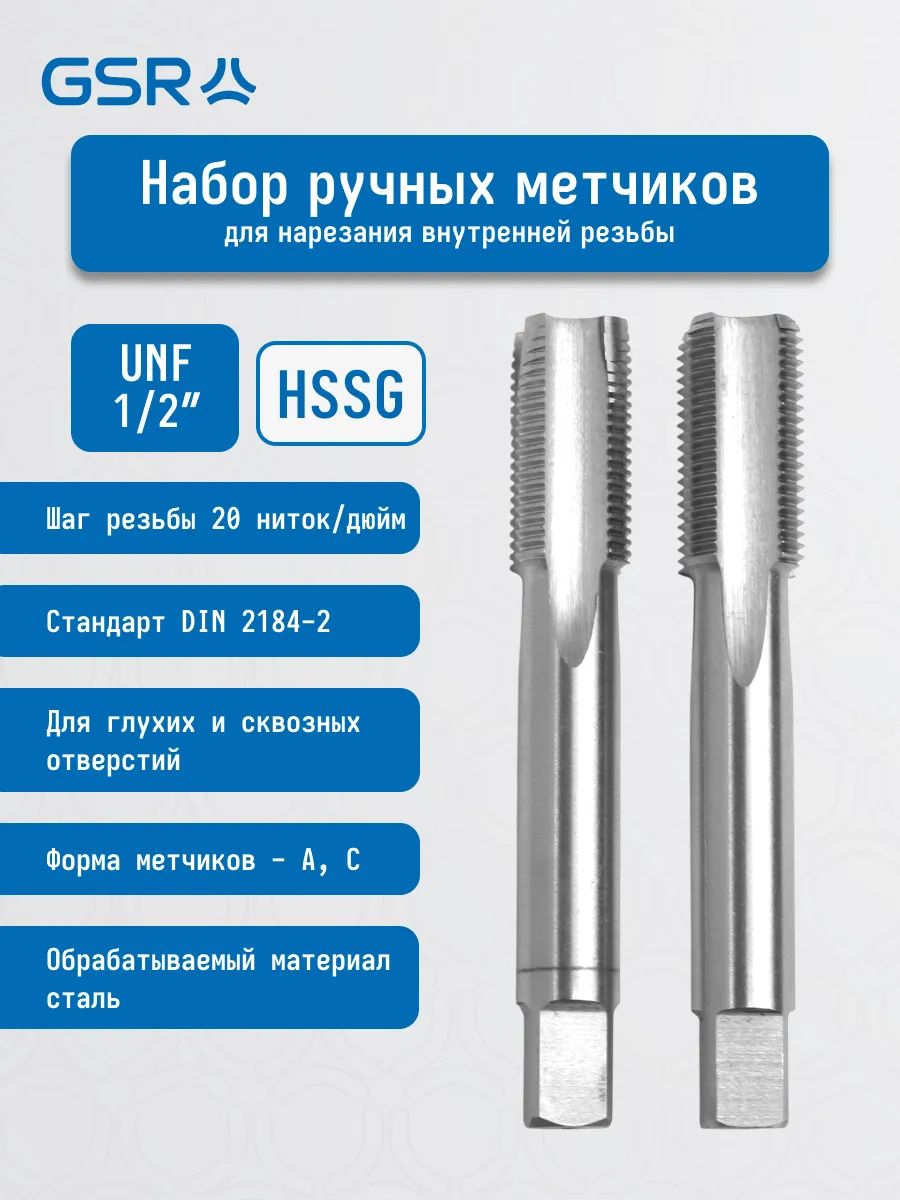

Метчик ручной дюймовая резьба UNF HSS-G DIN 2184-2 GSR, 2 шт
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Для поэтапного нарезания сквозной и глухой внутренней резьбы за два прохода.
- Материал обработки: нелегированные углеродистые стали, с пределом прочности до 800 Н/мм2, автоматные стали, деформируемые латуни, алюминиевые сплавы (кремний более 10%), цинковые сплавы, медные сплавы, бронза.

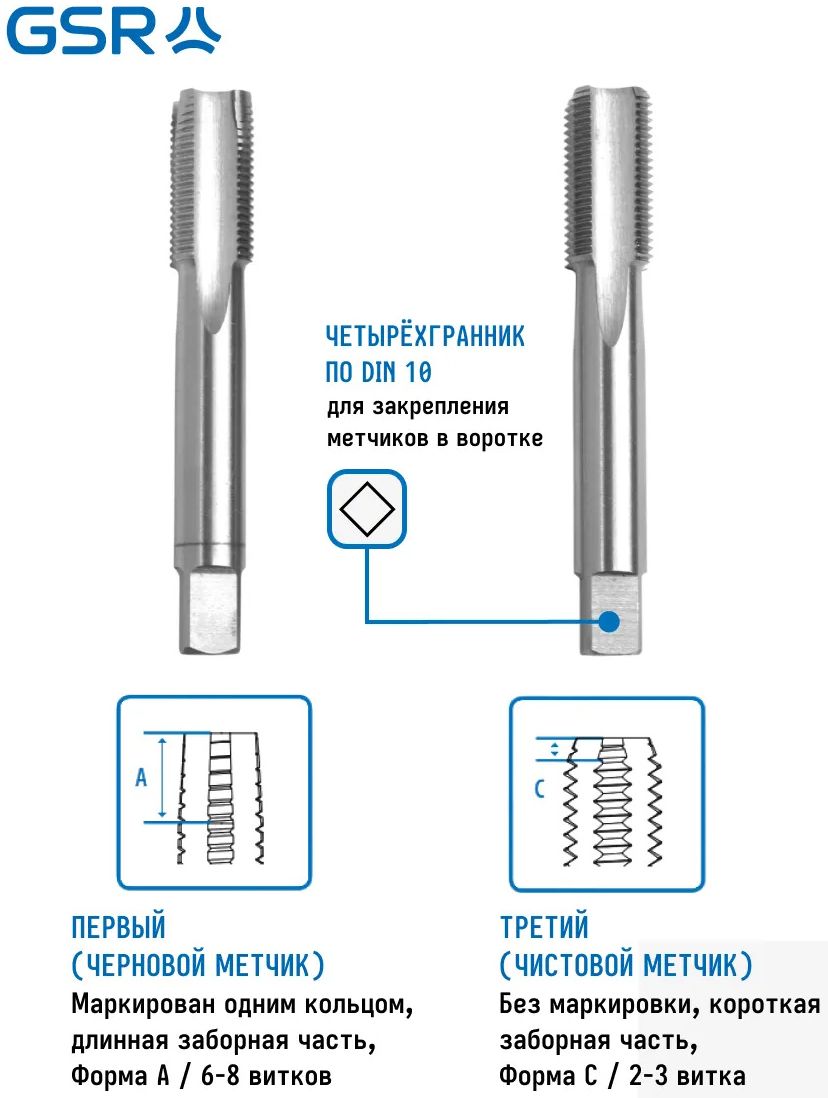

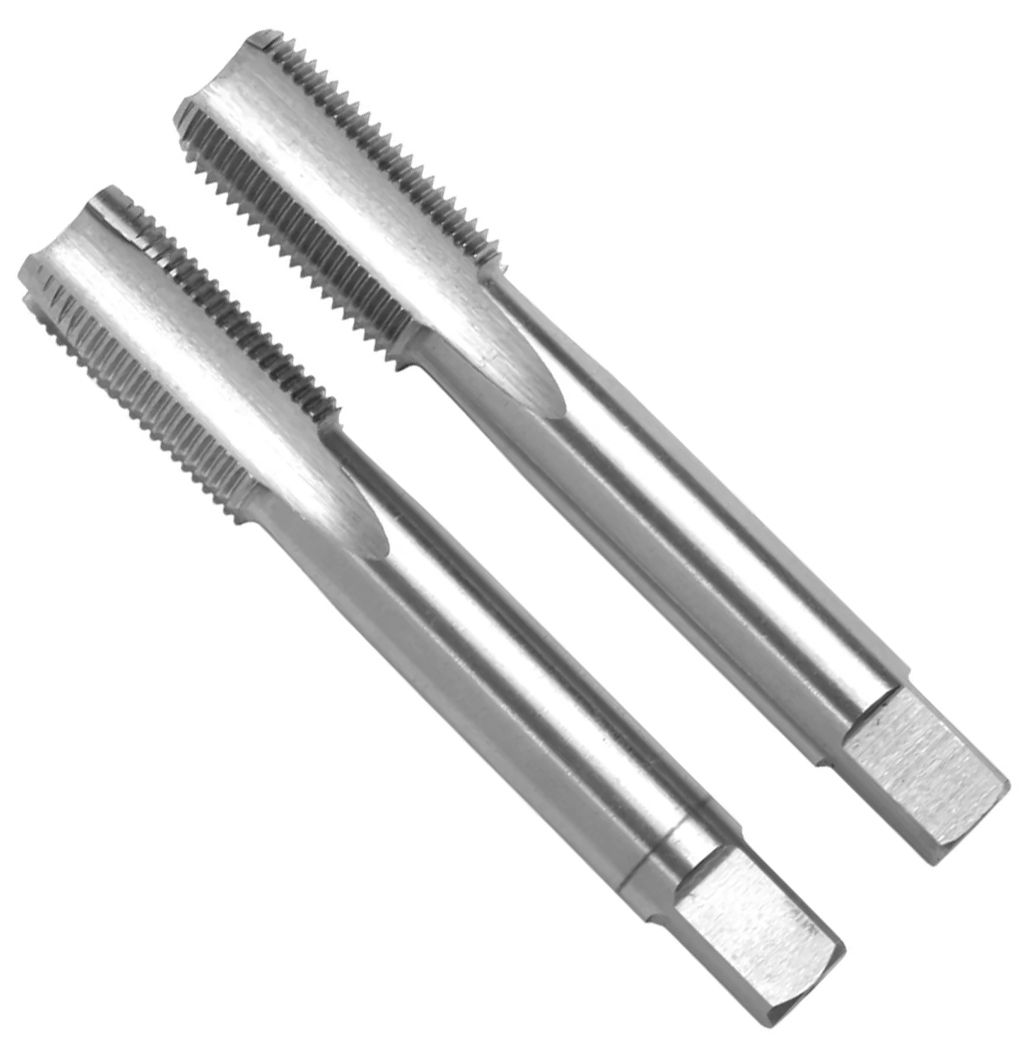

- Первый (черновой метчик) маркирован одним кольцом, длинная заборная часть, Форма А / 6-8 витков.
- Второй (чистовой) без маркировки, короткая заборная часть, Форма С / 2-3 витка.
- Соответствует DIN 2184-2: немецкий институт по стандартизации.
- Резьба UNF в соответствии с DIN ISO 228.
- Материал: быстрорежущая сталь группы сплавов HSS-G.
- Класс точности: 2B.
Метчик производителя GSR предназначен для поэтапного нарезания внутренней дюймовой резьбы по американскому стандарту UNF (Unified Fine - унифицированная мелкая резьба). Комплект состоит из двух метчиков, что обеспечивает качественное формирование резьбы за два прохода как в сквозных, так и в глухих отверстиях. Оптимально подходят для обработки нелегированных углеродистых сталей с пределом прочности до 800 Н/мм², автоматных сталей, деформируемых латуней, алюминиевых сплавов (с содержанием кремния более 10%), цинковых сплавов, медных сплавов и бронзы. Соответствуют стандарту DIN 2184-2 и имеют допуск 2B - стандартный класс точности для внутренней дюймовой резьбы общего назначения.
Комплект включает два метчика:
-
Первый (черновой) - маркирован одним кольцом, имеет длинную заборную часть (6–8 витков, Форма А). Предназначен для грубого снятия основного припуска металла.
-
Второй (чистовой) - без маркировки, имеет короткую заборную часть (2–3 витка, Форма С). Выполняет окончательную калибровку резьбы до требуемого размера и чистоты поверхности.
Инструмент изготовлен из быстрорежущей стали HSS-G (с оптимизированной структурой зерна), которая обеспечивает высокую производительность, отличную стойкость и стабильное качество резьбы при обработке различных материалов.
Применение
- В заранее подготовленной детали просверливается отверстие.
- Черновой метчик вставляется в метчикодержатель.
- Для достижения лучшего результата и предотвращения появления коррозии воспользуйтесь смазкой и начинайте вворачивать метчик в подготовленное отверстие.
- Ход инструмента должен быть плавным, не стоит совершать резких движений. Вращение должно быть возвратно-поступательным: один-два оборота вправо и пол оборота влево. Те же манипуляции повторяются с промежуточным и чистовым метчиками.
- В завершении рабочего процесса инструмент выкручивается в обратную сторону по уже нарезанной резьбе.
- Болт или винт вкручивается до последнего витка для проверки качества нарезанной резьбы.
Важно: при рассверливании отверстия и вкручивании метчика должен выдерживаться угол 90°.
Размеры
|
Размер резьбы d |
Кол-во витков на дюйм |
Отверстие, мм |
Общая длина l1, мм |
Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер квадрата a, мм |
Артикул |
| UNF #0 | 80 | 1,25 | 32 | 8 | 2,5 | 2,1 | 00175000 |
| UNF #1 | 72 | 1,55 | 36 | 8 | 2,8 | 2,1 | 00175010 |
| UNF #2 | 64 | 1,85 | 36 | 9 | 2,8 | 2,1 | 00175020 |
| UNF #3 | 56 | 2,1 | 40 | 9 | 2,8 | 2,1 | 00175030 |
| UNF #4 | 48 | 2,4 | 40 | 11 | 3,5 | 2,7 | 00175040 |
| UNF #5 | 44 | 2,7 | 40 | 11 | 3,5 | 2,7 | 00175050 |
| UNF #6 | 40 | 3 | 45 | 12 | 4 | 3 | 00175060 |
| UNF #8 | 36 | 3,5 | 45 | 13 | 4,5 | 3,4 | 00175080 |
| UNF #10 | 32 | 4,1 | 50 | 16 | 6 | 4,9 | 00175100 |
| UNF #12 | 28 | 4,65 | 56 | 17 | 6 | 4,9 | 00175120 |
| UNF 1/4 | 28 | 5,5 | 56 | 19 | 6 | 4,9 | 00175130 |
|
UNF 5/16 |
24 | 6,9 | 63 | 22 | 6 | 4,9 | 00175140 |
|
UNF 3/8 |
24 | 8,5 | 63 | 20 | 7 | 5,5 | 00175150 |
|
UNF 7/16 |
20 | 9,9 | 70 | 24 | 8 | 6,2 | 00175160 |
|
UNF 1/2 |
20 | 11,5 | 70 | 22 | 9 | 7 | 00175170 |
|
UNF 9/16 |
18 | 13 | 70 | 22 | 11 | 9 | 00175180 |
|
UNF 5/8 |
18 | 14,5 | 70 | 22 | 12 | 9 | 00175190 |
| UNF 3/4 | 16 | 17,5 | 80 | 22 | 14 | 11 | 00175210 |
|
UNF 7/8 |
14 | 20,5 | 80 | 22 | 18 | 14,5 | 00175230 |
|
UNF 1(12) |
12 | 23,3 | 90 | 22 | 18 | 14,5 | 00175260 |
|
UNF 1 1/8 |
12 | 26,5 | 90 | 22 | 22 | 18 | 00175270 |
|
UNF 1 1/4 |
12 | 29,5 | 90 | 22 | 22 | 18 | 00175280 |
|
UNF 1 3/8 |
12 | 32,5 | 125 | 40 | 28 | 22 | 00175290 |
|
UNF 1 1/2 |
12 | 36 | 125 | 40 | 28 | 22 | 00175300 |
Характеристики
-
Бренд
-
Тип резьбыДюймовая UNF
-
Тип метчикаРучной
-
DIN2184-2
-
Количество в наборе (шт)2
-
Единицы измеренияуп
-
МатериалБыстрорежущая сталь (HSS)
