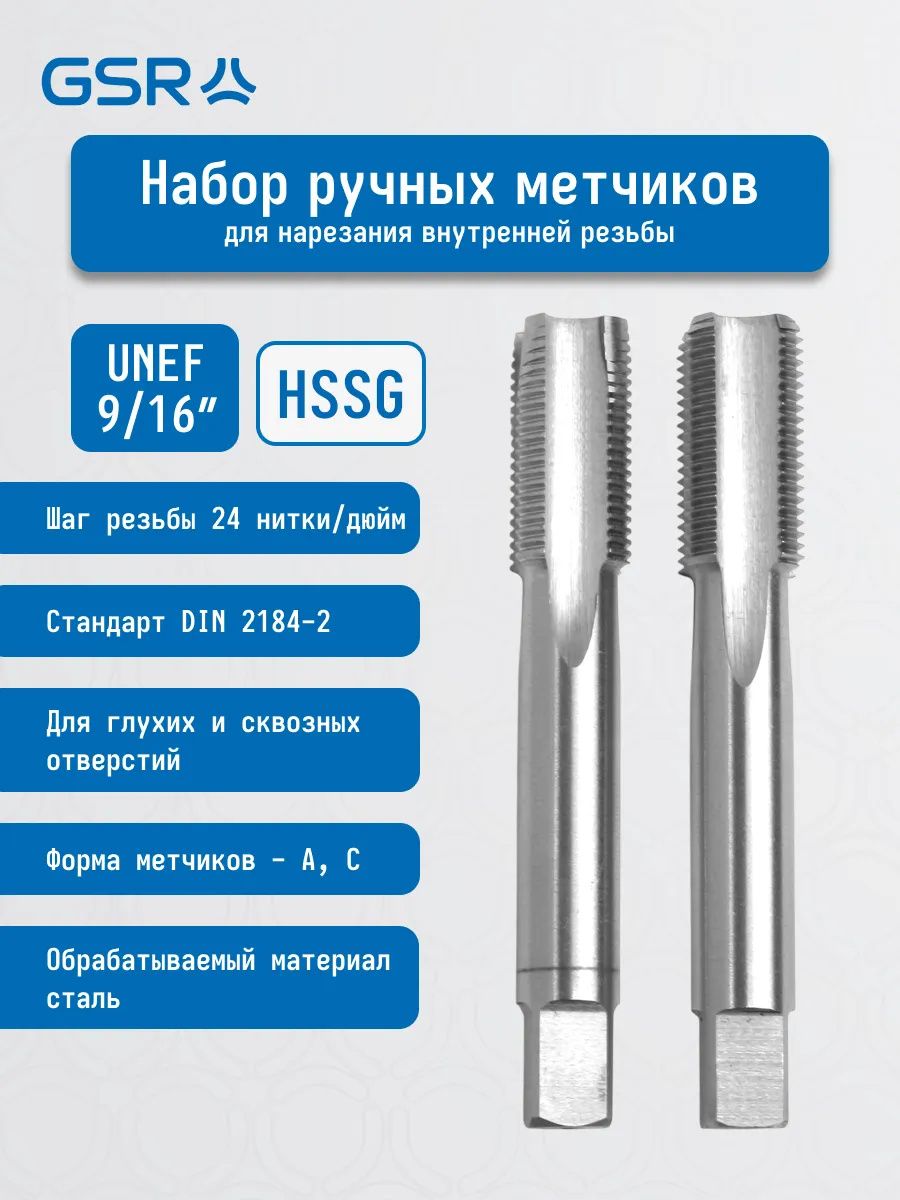

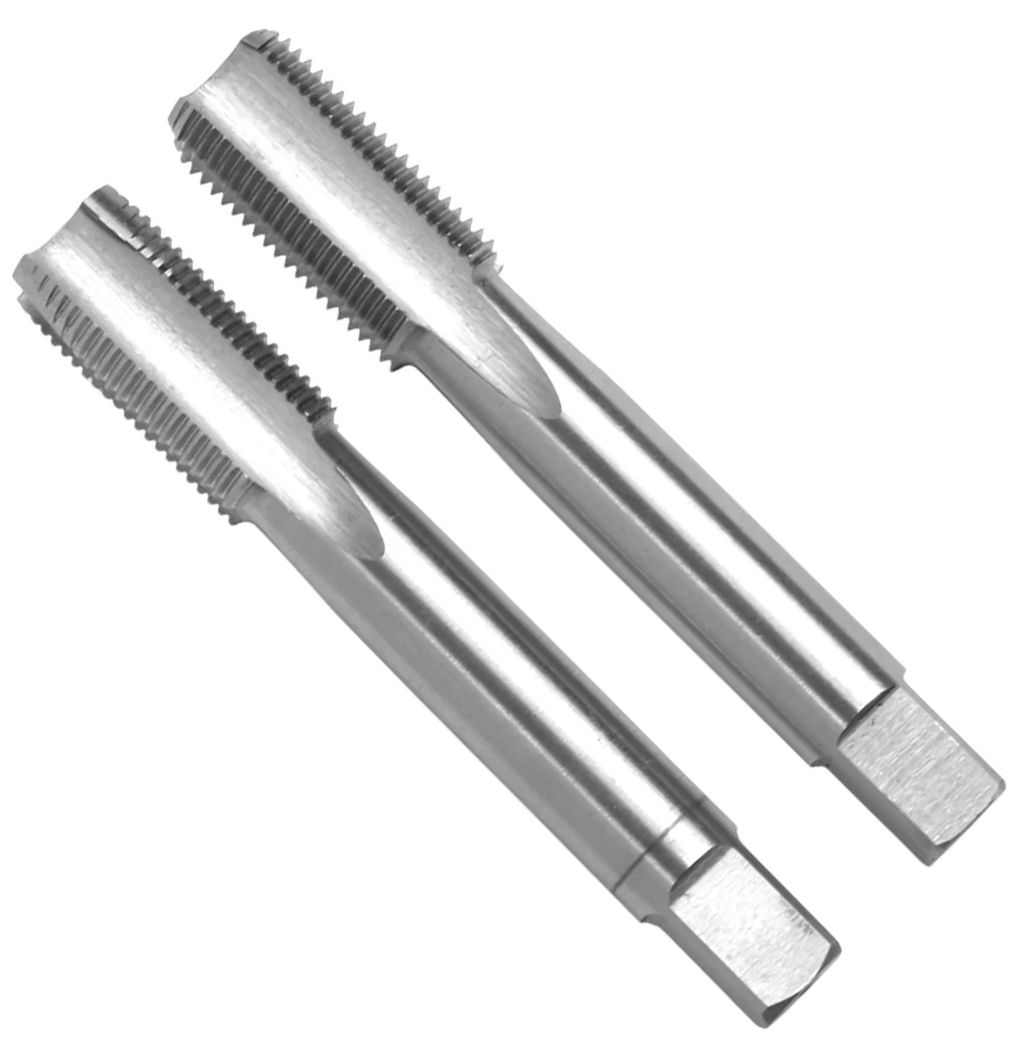

Метчик дюймовая резьба UNEF HSS-G DIN 2184-2 GSR, 2 шт
Код товара: WN00323134
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Для поэтапного нарезания сквозной и глухой внутренней резьбы за два прохода.
- Материал обработки: нелегированные углеродистые стали, с пределом прочности до 800 Н/мм2, автоматные стали, деформируемые латуни, алюминиевые сплавы (кремний более 10%), цинковые сплавы, медные сплавы, бронза.

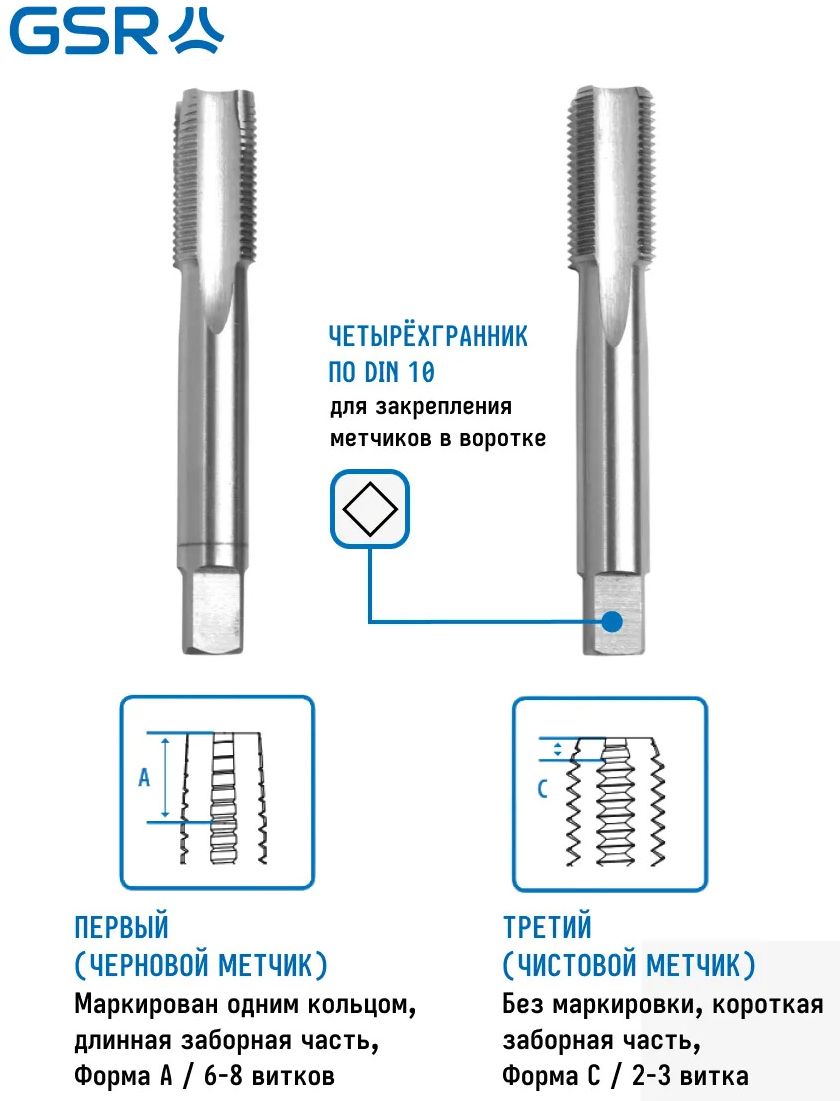

- Первый (черновой метчик) маркирован одним кольцом, длинная заборная часть, Форма А / 6-8 витков.
- Второй (чистовой) без маркировки, короткая заборная часть, Форма С / 2-3 витка.
- Соответствует DIN 2184-2: немецкий институт по стандартизации.
- Резьба UNEF в соответствии с DIN ISO 228.
- Материал: быстрорежущая сталь группы сплавов HSS-G.
- Класс точности: 2B.
10
уп
10222
руб.
1 уп
1
уп
53359
руб.
1 уп
1
уп
67757
руб.
1 уп
1
уп
94308
руб.
1 уп
1
уп
110234
руб.
1 уп
1
уп
122885
руб.
1 уп
1
уп
125394
руб.
1 уп
Метчик производителя GSR предназначен для поэтапного нарезания внутренней дюймовой резьбы по стандарту UNEF (Unified Extra Fine — унифицированная особо мелкая резьба). Комплект состоит из двух метчиков, что обеспечивает качественное формирование резьбы за два прохода как в сквозных, так и в глухих отверстиях. Подходит для обработки нелегированных углеродистых сталей с пределом прочности до 800 Н/мм², автоматных сталей, деформируемых латуней, алюминиевых сплавов (с содержанием кремния более 10%), цинковых сплавов, медных сплавов и бронзы. Метчики соответствуют стандарту DIN 2184-2 и имеют допуск 2B - стандартный класс точности для внутренней дюймовой резьбы общего назначения.
Особенности
- Инструмент изготовлен из быстрорежущей стали HSS-G (с оптимизированной структурой зерна), которая обладает высокой производительностью, отличной стойкостью и дает стабильное качество резьбы при обработке различных материалов.
- Прецизионное изготовление гарантирует чистую, ровную резьбу без заусенцев и сколов.
- Допуск 2B обеспечивает оптимальное сочетание посадки и прочности резьбового соединения.
Применение
- В заранее подготовленной детали просверливается отверстие.
- Черновой метчик вставляется в метчикодержатель.
- Для достижения лучшего результата и предотвращения появления коррозии воспользуйтесь смазкой и начинайте вворачивать метчик в подготовленное отверстие.
- Ход инструмента должен быть плавным, не стоит совершать резких движений. Вращение должно быть возвратно-поступательным: один-два оборота вправо и пол оборота влево. Те же манипуляции повторяются с промежуточным и чистовым метчиками.
- В завершении рабочего процесса инструмент выкручивается в обратную сторону по уже нарезанной резьбе.
- Болт или винт вкручивается до последнего витка для проверки качества нарезанной резьбы.
Важно: при рассверливании отверстия и вкручивании метчика должен выдерживаться угол 90°.
Размеры
|
Размер резьбы d |
Кол-во витков на дюйм |
Отверстие, мм |
Общая длина l1, мм |
Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер квадрата a, мм |
Артикул |
| UNF #12 | 32 | 4,7 | 56 | 17 | 6 | 4,9 | 00176011 |
| UNF 1/4 | 32 | 5,55 | 56 | 14 | 6 | 4,9 | 00177020 |
|
UNF 5/16 |
32 | 7,15 | 56 | 18 | 6 | 4,9 | 00177030 |
|
UNF 3/8 |
32 | 8,75 | 63 | 20 | 7 | 5,5 | 00177040 |
|
UNF 7/16 |
28 | 10,2 | 63 | 20 | 8 | 6,2 | 00177050 |
|
UNF 1/2 |
28 | 11,8 | 70 | 22 | 9 | 7 | 00177060 |
|
UNF 9/16 |
24 | 13,2 | 70 | 22 | 11 | 9 | 00177070 |
|
UNF 5/8 |
24 | 14,8 | 70 | 22 | 12 | 9 | 00177080 |
|
UNF 11/16 |
24 | 16,4 | 80 | 22 | 14 | 11 | 00177090 |
|
UNF 3/4 |
20 | 17,8 | 80 | 22 | 14 | 11 | 00177100 |
|
UNF 13/16 |
20 | 19,4 | 80 | 22 | 16 | 12 | 00177110 |
|
UNF 7/8 |
20 | 21 | 80 | 22 | 18 | 14,5 | 00177120 |
|
UNF 15/16 |
20 | 22,5 | 90 | 22 | 18 | 14,5 | 00177130 |
|
UNF 1 |
20 | 24,1 | 90 | 22 | 18 | 14,5 | 00177140 |
|
UNF 1 1/16 |
18 | 25,6 | 90 | 22 | 20 | 16 | 00177150 |
|
UNF 1 1/8 |
18 | 27,2 | 90 | 22 | 22 | 18 | 00177160 |
| UNF 1 3/16 | 18 | 28,8 | 90 | 22 | 22 | 18 | 00177170 |
| UNF 1 1/4 | 18 | 30,3 | 90 | 22 | 22 | 18 | 00177180 |
| UNF 1 5/16 | 18 | 31,9 | 100 | 25 | 28 | 22 | 00177190 |
| UNF 1 3/8 | 18 | 33,5 | 100 | 25 | 28 | 22 | 00177200 |
| UNF 1 7/16 | 18 | 35,1 | 100 | 25 | 28 | 22 | 00177210 |
| UNF 1 1/2 | 18 | 36,7 | 100 | 25 | 28 | 22 | 00177220 |
| UNF 1 9/16 | 18 | 38,3 | 100 | 25 | 32 | 24 | 00177230 |
| UNF 1 5/8 | 18 | 39,9 | 100 | 25 | 32 | 24 | 00177240 |
| UNF 1 11/16 | 18 | 41,5 | 100 | 25 | 36 | 29 | 00177250 |
Характеристики
-
Бренд
-
Тип резьбыДюймовая UNEF
-
Тип метчикаРучной
-
DIN2184-2
-
Количество в наборе (шт)2
-
Единицы измеренияуп
-
МатериалБыстрорежущая сталь (HSS)
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
