Хомут U-образный для системы FI Fischer FI-UPC, горячеоцинкованная сталь

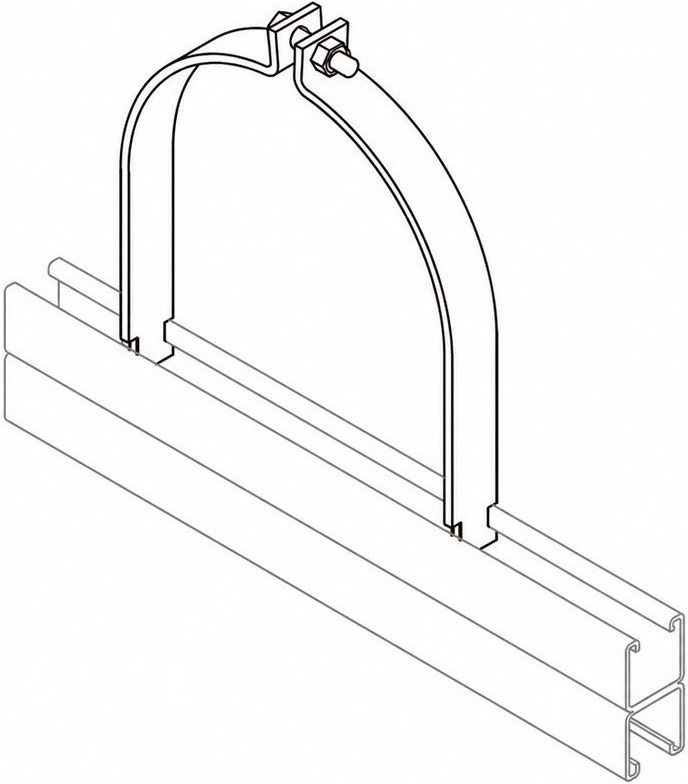

Хомут U-образный Fischer FI-UPC предназначен для монтажа трубопроводов к шинам монтажных систем FI. Состоит из двух скоб, оснащенных отверстиями для болта. Форма хомута оптимизирована для плотной посадки на профиль FI. Труба фиксируется путем зацепления лапок хомута за внутренние загибы профиля. Прижим и стяжка осуществляются болтом, расположенным в верхней части хомута. Крепеж изготовлен из высококачественной углеродистой стали и защищен от коррозии методом горячего цинкования.

Преимущества

• Нагрузка от трубопровода воспринимается непосредственно монтажной шиной, что повышает несущую способность крепежного узла.
• Облегчает установку заподлицо с несущей конструкцией с интегрированной монтажной шиной.
• Система с одним запирающим болтом упрощает процесс монтажа, позволяя быстро затянуть хомут сверху.
• Хомут плотно прижимает трубу к профилю, минимизируя габариты инженерной трассы.
• Ширина ленты 32 мм позволяет использовать резиновую вставку для гашения вибраций, звукоизоляции и компенсации тепловых расширений трубопровода.
• Лапки хомута повторяют форму кромок профиля FUS, обеспечивая стабильное соединение, устойчивое к сдвиговым нагрузкам.
• Покрытие горячий цинк (HDG) позволяет эксплуатировать крепление на открытом воздухе и в условиях атмосферных воздействий.

Технические характеристики

• Материал - сталь SPHC/Q235.
• Покрытие - горячее цинкование, мин. 45 мкм.
• Ширина ленты - 32 мм.

Монтаж

1. Разместите трубу на монтажном профиле FI.
2. Установите хомут FI-UPC поверх трубы так, чтобы загнутые лапки зацепились за внутренние выступы профиля.
3. Выровняйте хомут перпендикулярно оси трубы.
4. Затяните болтовое соединение, обеспечивая неподвижность трубопровода в узле.

Размеры

Диапазон зажима, мм	Ширина х толщина, мм
19-22	32x2
22-24	32x2
25-27	32x2
28-30	32x2
31-32	32x2
33-35	32x2
36-39	32x2
40-43	32x2
44-46	32x2
47-49	32x2
49-51	32x2
53-58	32x2
59-62	32x2
63-66	32x2
69-71	32x2
72-77	32x2
80-85	32x2
86-92	32x2
95-99	32x2
100-103	32x2
105-110	32x2
111-116	32x2
118-124	32x2
125-133	32x2
134-144	32x2
145-156	32x2
157-169	32x2
175-182	32x5
183-189	32x5
190-197	32x5
198-208	32x5
213-220	32x5
226-238	32x5
239-248	32x5
249-256	32x5
265-272	32x5
273-280	32x5
289-300	32x5
301-311	32x5
312-325	32x5
