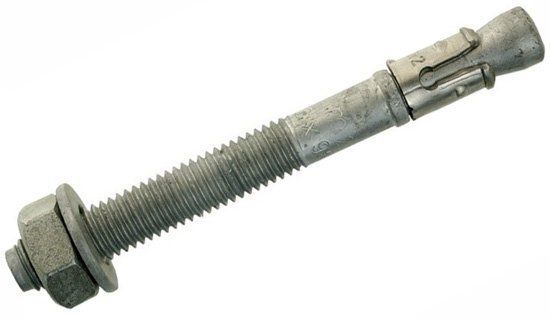

Клиновой анкер Mungo m2f, горячий цинк
Ваш консультант Александр
7 (921) 090-38-10- Крепеж для сквозного и предварительного монтажа тяжелых конструкций.
- Тип: m2f – клиновой (шпилька с расклинивающимся сегментом на конце).
- Поставляется в сборе с шестигранной гайкой и шайбой.
- Тип основания: полнотелый бетон марки от М250 (С20/25) и плотный природный камень.
- Одобрение ETA для сжатой зоны бетонного основания.
- Улучшенная конструкция расклинивающейся втулки для оптимального расширения и фиксации.
- Контролируемое расклинивание при затяжке гайки с рекомендуемым моментом.
- Более высокие нагрузки на срез, вырыв и изгибающий момент.
- Метка глубины посадки для правильной анкеровки.
- Горячая оцинковка, толщина > 40 мкм – боле высокая стойкость к коррозии, чем у аналогов с гальваническим покрытием.
- Для наружного монтажа металлоконструкций и фасадных подконструкций.
- Метрическая резьба от М6 до М20.
Анкер-болт с гайкой MUNGO m2f используется в основаниях из бетона (М350, С20/25) и натурального камня, подходит для предварительного и сквозного монтажа. Особая форма сегментного распорного кольца обеспечивает высокий уровень сопротивления растяжению и сжатию, способность воспринимать высокие нагрузки. При соблюдении рекомендованного усилия затяжки гайки анкерный болт не раскалывает бетонное основание при небольших краевых и осевых расстояниях. Удлиненная резьба на шпильке дает возможность крепить элементы с небольшим отступом от поверхности основы. Горячеоцинкованное покрытие большой толщины существенно снижает риск проявления коррозии при использовании клинового анкера на улице и во влажной среде.
Особенности
- Расклинивающийся сегмент на краю шпильки.
- Простая и безопасная установка.
- Возможность дистанционного монтажа благодаря удлиненной резьбе.
- Для внутреннего и наружного применения.
- Горячий цинк, толщина > 40 мкм.
Применение
Анкерный болт с гайкой и шайбой применяется для крепления кабельных каналов, ограждений, стальных подконструкций, оборудования, стальных профилей, стеллажей. Модификации с удлиненной резьбой дают возможность дистанционного монтажа. Покрытие горячий цинк, толщиной > 40 мкм позволяет использовать горячеоцинкованный анкер в строительных конструкциях, подверженных прямому атмосферному воздействию с частичной либо с длительной конденсацией влаги.
Преимущества
- Соответствие Европейскому техническому свидетельству.
- Контролируемое расклинивание для точного монтажа.
- Повышенная стойкость к коррозии по сравнению с аналогами.
- Высокая пожароустойчивость.
- Подходит для предварительного, сквозного и дистанционного монтажа.
- Исключение проворачивания болта во время установки.
- Для внутреннего и наружного применения.
Нагрузки
| Резьба | Нагрузки в бетоне С20/25 | |
| вырыв, кН | срез, кН | |
| М6 | 3,6 | 2,1 |
| М8 | 5,7 | 3,9 |
| М10 | 7,6 | 6,2 |
| М12 | 8,3 | 8,4 |
| М16 | 9,9 | 15,7 |
| М20 | 16,5 | 24,5 |
Размеры
| Артикул |
Диаметр анкера и бура, d0 мм |
Длина, L мм | Глубина отверстия, h0 мм | Полезная длина, tfix мм |
Мин. глубина установки, hef мм |
Момент затяжки, Tinst Н/м |
| 3400605 | 6 | 50 | 50 | 5 | 30 | 5 |
| 3400606 | 6 | 65 | 60 | 10 | 40 | 5 |
| 3400808 | 8 | 80 | 65 | 10 | 50 | 15 |
| 3400809 | 8 | 95 | 65 | 25 | 50 | 15 |
| 3400811 | 8 | 115 | 65 | 45 | 50 | 15 |
| 3401006 | 10 | 60 | 55 | 5 | 33 | 30 |
| 3401007 | 10 | 70 | 60 | 10 | 35 | 30 |
| 3401009 | 10 | 95 | 80 | 15 | 58 | 30 |
| 3401011 | 10 | 110 | 80 | 30 | 58 | 30 |
| 3401012 | 10 | 125 | 80 | 45 | 58 | 30 |
| 3401014 | 10 | 140 | 80 | 60 | 58 | 30 |
| 3401016 | 10 | 160 | 80 | 80 | 58 | 30 |
| 3401018 | 10 | 180 | 80 | 100 | 58 | 30 |
| 3401208 | 12 | 80 | 70 | 5 | 49 | 50 |
| 3401211 | 12 | 110 | 90 | 15 | 68 | 50 |

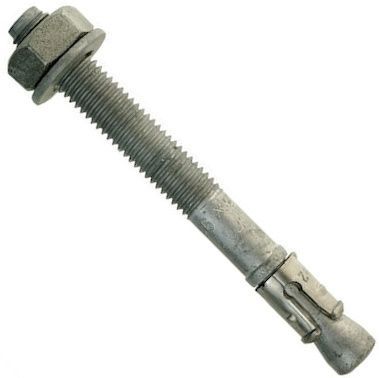

| 3401212 | 12 | 125 | 90 | 30 | 68 | 50 |
| 3401214 | 12 | 145 | 90 | 50 | 68 | 50 |
| 3401216 | 12 | 165 | 90 | 70 | 68 | 50 |
| 3401218 | 12 | 185 | 90 | 90 | 68 | 50 |
| 3401609 | 16 | 90 | 80 | 5 | 50 | 100 |
| 3401611 | 16 | 115 | 100 | 10 | 70 | 100 |
| 3401613 | 16 | 130 | 110 | 15 | 80 | 100 |
| 3401614 | 16 | 145 | 110 | 30 | 80 | 100 |
| 3401616 | 16 | 160 | 110 | 45 | 80 | 100 |
| 3402016 | 20 | 160 | 130 | 30 | 100 | 200 |
Монтаж
- Просверливаем отверстие.
- Прочищаем его.
- Забиваем метиз молотком.
- Затягиваем гайку на нём.
Характеристики
-
Бренд
-
Тип анкераС гайкой / Клиновой
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
МатериалГорячий цинк (HDG)
