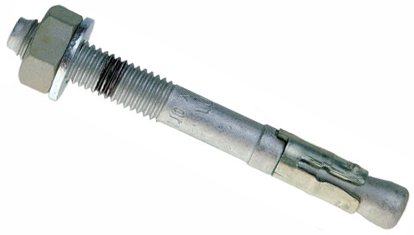

Анкер Mungo m3 с шайбой, цинковое покрытие Geomet
Код товара: WN00044684
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Александр
7 (921) 090-38-10- Крепеж для сквозного и предварительного монтажа тяжелых конструкций.
- Тип: m3 – клиновой с удлиненным расклинивающим сегментом на конце.
- Поставляется в сборе с шестигранной гайкой и шайбой по DIN 125А.
- Тип основания: полнотелый бетон марки от М250 (С20/25) и плотный природный камень.
- Одобрение ETA по опции 1 для сжатой и растянутой зоны бетонного основания.
- Изготовлен из высокопрочной углеродистой стали, распорное кольцо – из нержавеющей стали.
- Цинк-ламельное покрытие Geomet - коррозийная устойчивость минимум 240 часов согласно DIN 50021.
- Высокая сила сцепления со стенками отверстия благодаря специальной форме сегментного кольца.
- Сохранение несущей способности в бетоне с трещинами за счет ассиметричного расширения.
- Диаметр: от М8 до М16
- Длина: от 60 до 185 мм.
Код товара
Диаметр (мм)
Длина (мм)
Артикул
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Артикул
Наличие
Цена
Фасовка
Количество
Анкер-болт Mungo m3 8х60, покрытие Geomet
Диаметр (мм)
8
Длина (мм)
60
Артикул
2500806
Диаметр (мм)
8
8
Длина (мм)
60
60
Артикул
2500806
2500806
45
руб.
1 шт
Анкер-болт Mungo m3 8х80, покрытие Geomet
Диаметр (мм)
8
Длина (мм)
80
Артикул
2500808
Диаметр (мм)
8
8
Длина (мм)
80
80
Артикул
2500808
2500808
217
руб.
1 шт
Анкер-болт Mungo m3 8х95, покрытие Geomet
Диаметр (мм)
8
Длина (мм)
95
Артикул
2500809
Диаметр (мм)
8
8
Длина (мм)
95
95
Артикул
2500809
2500809
231
руб.
1 шт
Анкер-болт Mungo m3 8х115, покрытие Geomet
Диаметр (мм)
8
Длина (мм)
115
Артикул
2500811
Диаметр (мм)
8
8
Длина (мм)
115
115
Артикул
2500811
2500811
257
руб.
1 шт
Анкер-болт Mungo m3 10х60, покрытие Geomet
Диаметр (мм)
10
Длина (мм)
60
Артикул
2501006
Диаметр (мм)
10
10
Длина (мм)
60
60
Артикул
2501006
2501006
Цена обновляется
1 шт
Анкер-болт Mungo m3 10х70, покрытие Geomet
Диаметр (мм)
10
Длина (мм)
70
Артикул
2501007
Диаметр (мм)
10
10
Длина (мм)
70
70
Артикул
2501007
2501007
273
руб.
1 шт
Анкер-болт Mungo m3 10х90, покрытие Geomet
Диаметр (мм)
10
Длина (мм)
90
Артикул
2501009
Диаметр (мм)
10
10
Длина (мм)
90
90
Артикул
2501009
2501009
292
руб.
1 шт
Анкер-болт Mungo m3 10х110, покрытие Geomet
Диаметр (мм)
10
Длина (мм)
110
Артикул
2501011
Диаметр (мм)
10
10
Длина (мм)
110
110
Артикул
2501011
2501011
326
руб.
1 шт
Анкер-болт Mungo m3 10х130, покрытие Geomet
Диаметр (мм)
10
Длина (мм)
130
Артикул
2501013
Диаметр (мм)
10
10
Длина (мм)
130
130
Артикул
2501013
2501013
353
руб.
1 шт
Анкер-болт Mungo m3 10х180, покрытие Geomet
Диаметр (мм)
10
Длина (мм)
180
Артикул
2501018
Диаметр (мм)
10
10
Длина (мм)
180
180
Артикул
2501018
2501018
93
руб.
1 шт
Анкер-болт Mungo m3 12х80, покрытие Geomet
Диаметр (мм)
12
Длина (мм)
80
Артикул
2501208
Диаметр (мм)
12
12
Длина (мм)
80
80
Артикул
2501208
2501208
364
руб.
1 шт
Анкер-болт Mungo m3 12х115, покрытие Geomet
Диаметр (мм)
12
Длина (мм)
115
Артикул
2501211
Диаметр (мм)
12
12
Длина (мм)
115
115
Артикул
2501211
2501211
424
руб.
1 шт
Анкер-болт Mungo m3 12х125, покрытие Geomet
Диаметр (мм)
12
Длина (мм)
125
Артикул
2501212
Диаметр (мм)
12
12
Длина (мм)
125
125
Артикул
2501212
2501212
446
руб.
1 шт
Анкер-болт Mungo m3 12х145, покрытие Geomet
Диаметр (мм)
12
Длина (мм)
145
Артикул
2501214
Диаметр (мм)
12
12
Длина (мм)
145
145
Артикул
2501214
2501214
510
руб.
1 шт
Анкер-болт Mungo m3 12х165, покрытие Geomet
Диаметр (мм)
12
Длина (мм)
165
Артикул
2501216
Диаметр (мм)
12
12
Длина (мм)
165
165
Артикул
2501216
2501216
124
руб.
1 шт
Анкер-болт Mungo m3 12х185, покрытие Geomet
Диаметр (мм)
12
Длина (мм)
185
Артикул
2501218
Диаметр (мм)
12
12
Длина (мм)
185
185
Артикул
2501218
2501218
133
руб.
1 шт
Анкер-болт Mungo m3 16х115, покрытие Geomet
Диаметр (мм)
16
Длина (мм)
115
Артикул
2501611
Диаметр (мм)
16
16
Длина (мм)
115
115
Артикул
2501611
2501611
939
руб.
1 шт
Анкер-болт Mungo m3 16х125, покрытие Geomet
Диаметр (мм)
16
Длина (мм)
125
Артикул
2501612
Диаметр (мм)
16
16
Длина (мм)
125
125
Артикул
2501612
2501612
981
руб.
1 шт
Анкер-болт Mungo m3 16х140, покрытие Geomet
Диаметр (мм)
16
Длина (мм)
140
Артикул
2501614
Диаметр (мм)
16
16
Длина (мм)
140
140
Артикул
2501614
2501614
1056
руб.
1 шт
Анкер-болт Mungo m3 16х165, покрытие Geomet
Диаметр (мм)
16
Длина (мм)
165
Артикул
2501616
Диаметр (мм)
16
16
Длина (мм)
165
165
Артикул
2501616
2501616
1169
руб.
1 шт
Анкер-болт с гайкой MUNGO m3 с цинкосодержащим покрытием Geomet характеризуется высокой стойкостью к коррозии в соляном тумане (240 часов). Анкерный болт демонстрирует высокую несущую способность в природном камне, растянутом бетоне и даже в бетоне с трещинами. Распорное кольцо имеет утолщение, позволяющее зафиксировать анкер-шпильку на начальной стадии установки, что особенно важно при потолочном монтаже. Расклинивающий конус увеличенной длины обеспечивает ассиметричный распор сегментного кольца, что дает возможность установки в растрескавшемся бетоне. Контроль над величиной распора выполняется при затяжке гайки динамометрическим ключом. Клиновой анкер m3 производится из холодноформованной стали, сочетающей пластичность и высокую прочность.
Особенности
- Коррозионная устойчивость минимум 240 часов согласно DIN 50021.
- Удлиненный расклинивающий элемент, фаска на расширительном конусе, утолщение сегментного кольца способствуют мгновенной фиксации.
- Быстрое достижение момента затяжки во время установки.
- Предварительный или сквозной монтаж.
- Подходит для использования во влажных помещениях и химически загрязненной атмосфере.
Размеры
| dnom | L | h0 | tfix | hef |
| 8 | 60 | 50 | 10 | 30 |
| 8 | 80 | 65 | 10 | 50 |
| 8 | 95 | 65 | 25 | 50 |
| 8 | 115 | 65 | 45 | 50 |
| 10 | 70 | 60 | 10 | 35 |
| 10 | 90 | 80 | 15 | 58 |
| 10 | 110 | 80 | 30 | 58 |
| 10 | 130 | 80 | 45 | 58 |
| 10 | 180 | 80 | 100 | 58 |
| 12 | 80 | 70 | 5 | 49 |
| 12 | 115 | 90 | 15 | 68 |
| 12 | 125 | 90 | 30 | 68 |
| 12 | 145 | 90 | 50 | 68 |
| 12 | 165 | 90 | 70 | 68 |
| 12 | 185 | 90 | 90 | 68 |
| 16 | 115 | 100 | 10 | 70 |
| 16 | 125 | 110 | 15 | 80 |
| 16 | 140 | 110 | 30 |
80 |
| 16 | 165 | 110 | 45 |
80 |
Монтаж
Нагрузки
| Маркировка | Нагрузки (сжатая зона бетона С20/25) | |
| Вырыв, кН | Срез, кН | |
| М8х60/10 | 1,7 | 5,2 |
| М8х80/15 | 1,7 | 5,2 |
| М8х95/30 | 1,7 | 5,2 |
| М8х115/50 | 1,7 | 5,2 |
| М10х70/10 | 2,6 | 8,6 |
| М10х90/10 | 2,6 | 8,6 |
| М10х110/30 | 2,6 | 8,6 |
| М10х130/50 | 2,6 | 8,6 |
| М10х180/100 | 2,6 | 8,6 |
| М12х80/5 | 4,0 | 9,0 |
| М12х115/20 | 4,0 | 9,0 |
| М12х125/30 | 4,0 | 9,0 |
| М12х145/50 | 4,0 |
9,0 |
| М12х165/70 | 4,0 |
9,0 |
| М12х185/90 | 4,0 |
9,0 |
| М16х115/10 | 5,0 |
11,3 |
| М16х125/10 | 5,0 | 11,3 |
| М16х140/25 | 5,0 |
11,3 |
| М16х165/50 | 5,0 |
11,3 |
Характеристики
-
Бренд
-
Тип анкераС гайкой / Клиновой
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
МатериалОцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
