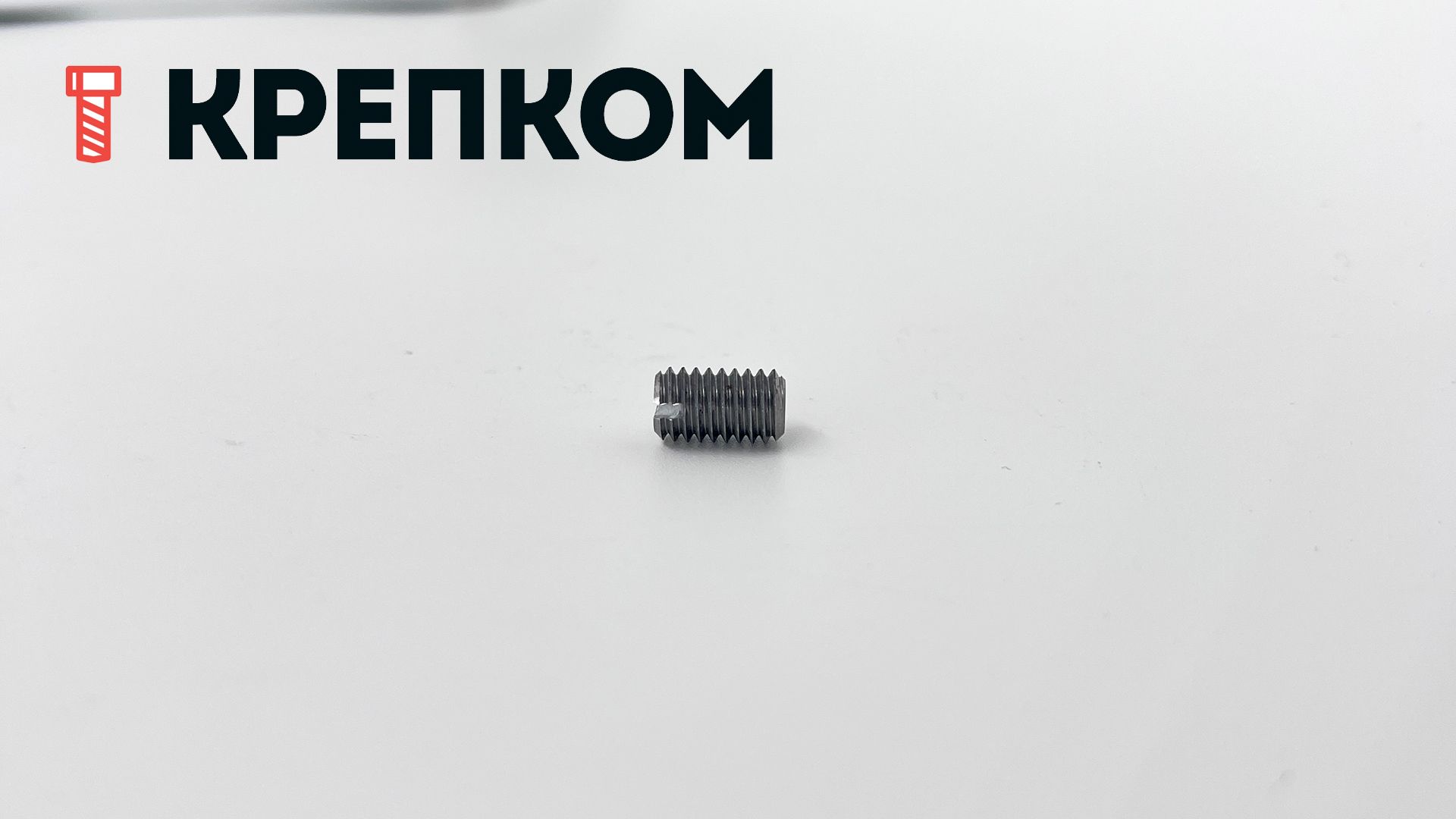

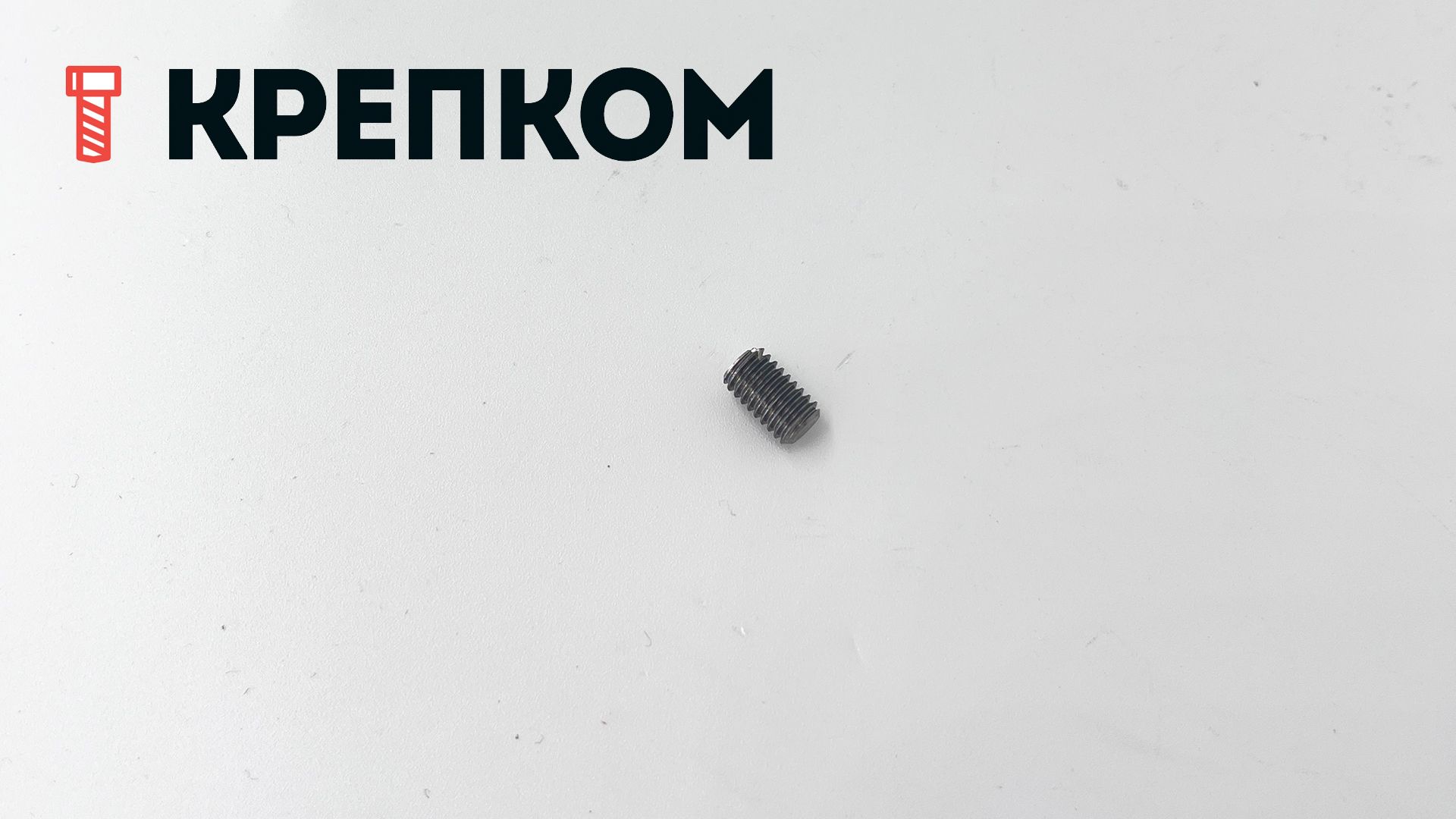

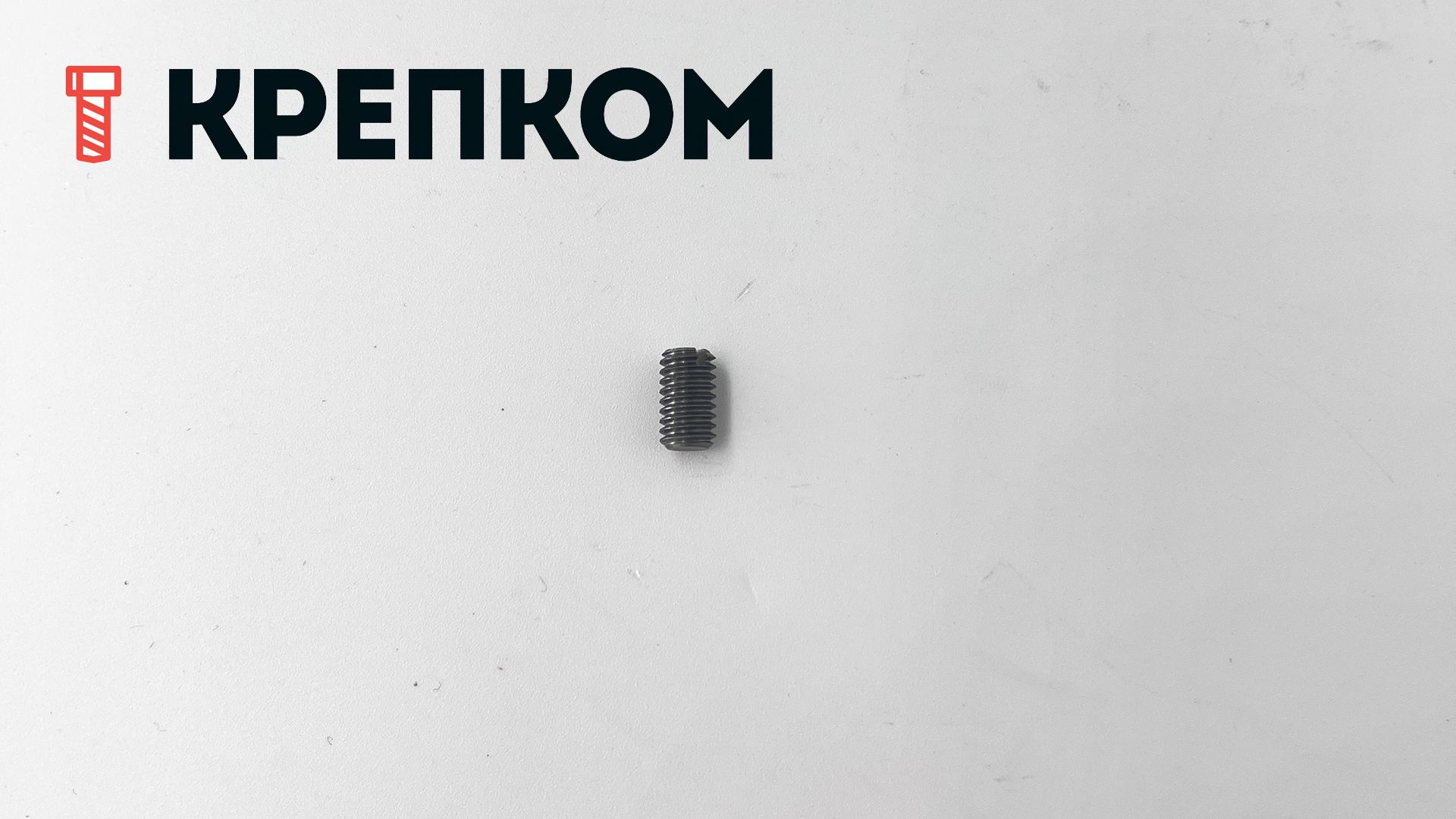

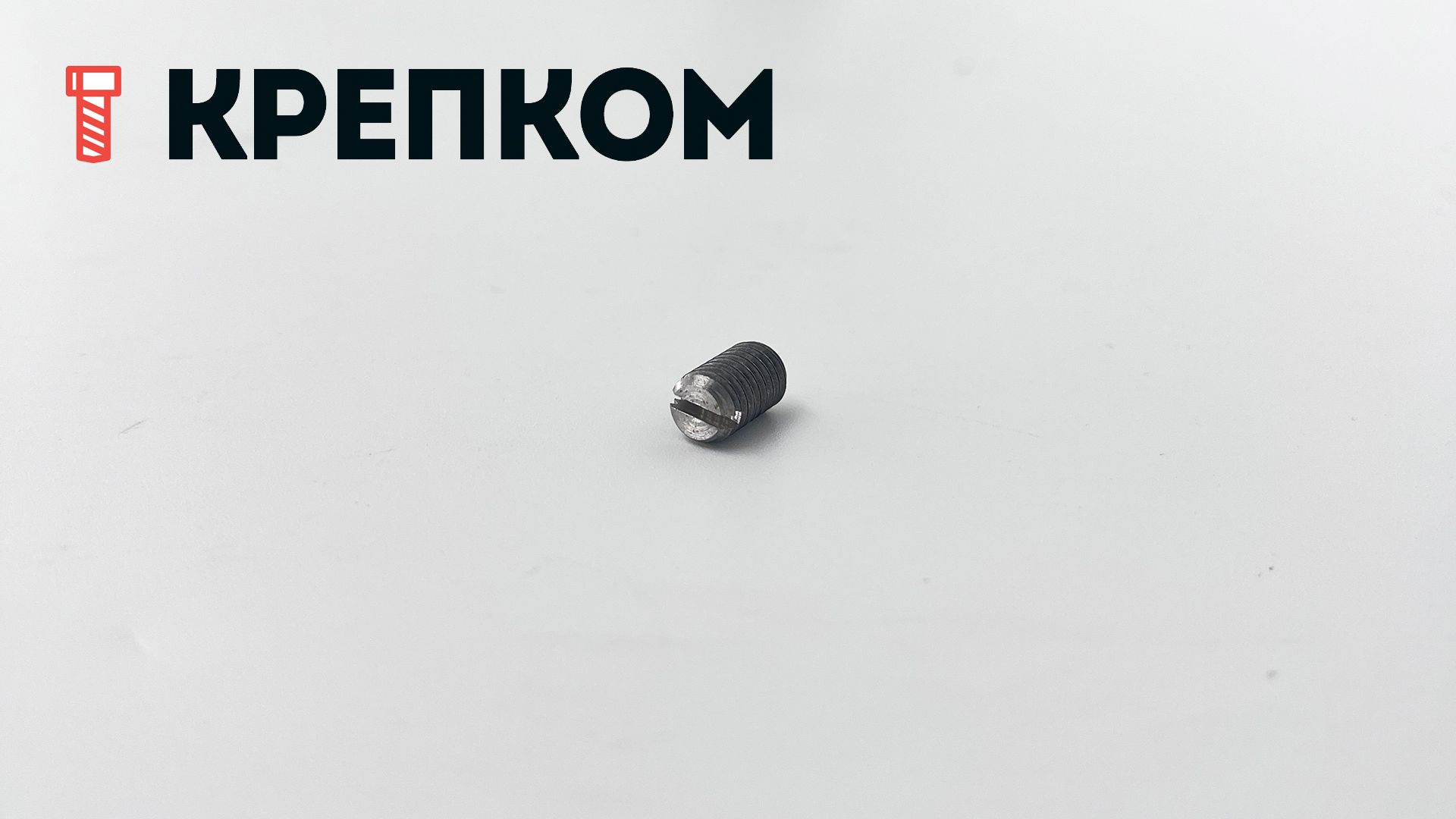

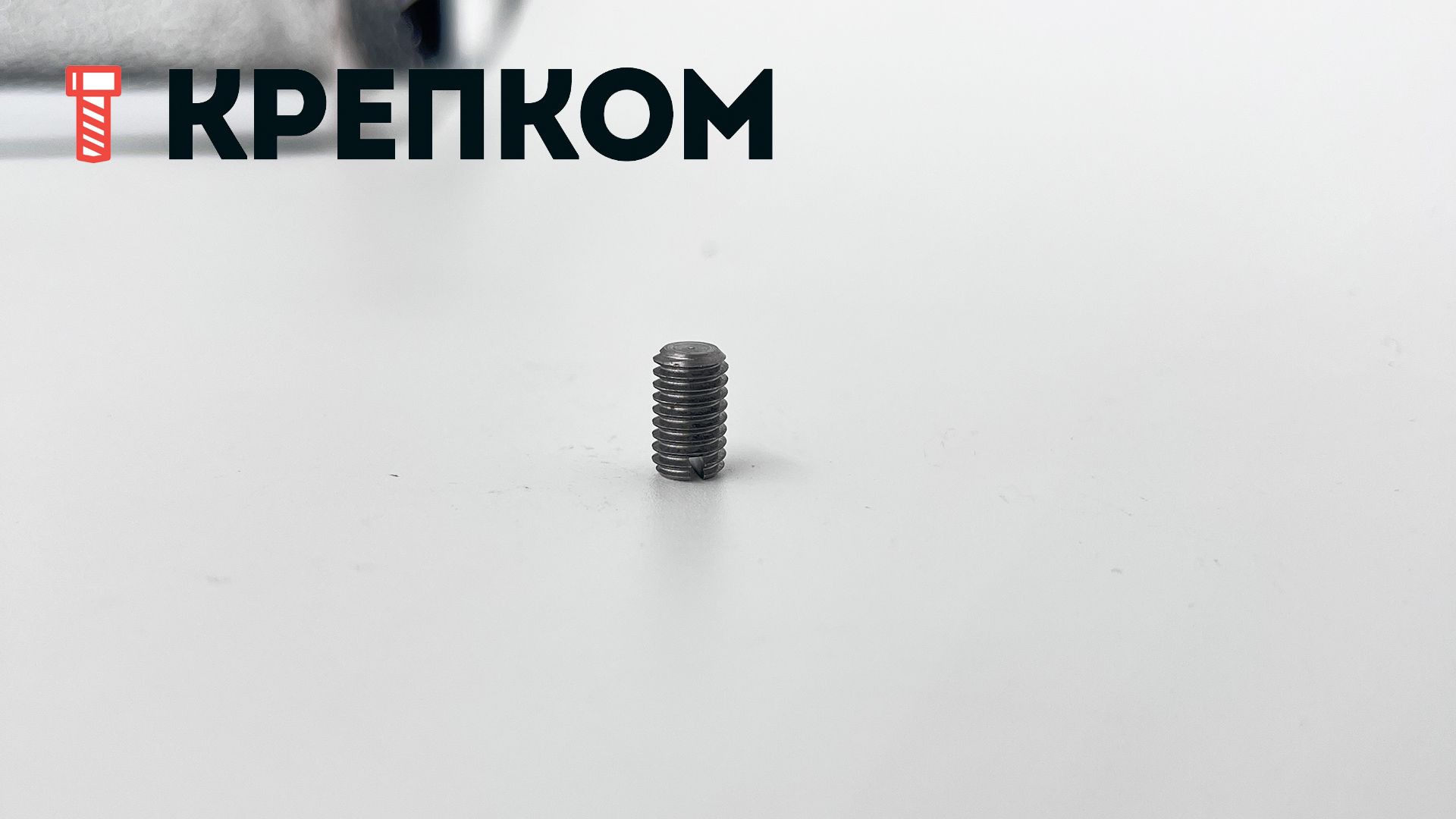

Винт установочный DIN 551, сталь 14H
Код товара: WN00089885
- Для фиксации взаимного расположения элементов и предотвращения смещения деталей относительно оси вала.
- Исполнение: DIN 551, с плоским концом и прямым шлицем (SL).
- Тип и размер резьбы: метрическая от М1 до М12.
- Стопорение за счет силы трения между его концевой плоскостью и деталью (валом).
- Тупой наконечник для хорошего контакта с ровными поверхностями, без риска их повреждения даже при частой регулировке.
- Скрытый монтаж – отсутствие головки позволяет полностью скрыть крепеж в теле детали.
- Используется для соединений, не работающих на растяжение и не требующих высоких моментов затяжки.
- Качественная углеродистая сталь, термически не обработанная, без покрытия.
- Твердость по Виккерсу: не менее 140 HV (75 HRB)
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт установочный М1,6х2 DIN 551, сталь 14H
Диаметр (мм)
1,6
Длина (мм)
2
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
2
2
Шаг резьбы (мм)
0,35
0,35
4239
шт
41
руб.
1 шт
Винт установочный М1,6х3 DIN 551, сталь 14H
Диаметр (мм)
1,6
Длина (мм)
3
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
3
3
Шаг резьбы (мм)
0,35
0,35
1018
шт
32
руб.
1 шт
Винт установочный М1,6х4 DIN 551, сталь 14H
Диаметр (мм)
1,6
Длина (мм)
4
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
4
4
Шаг резьбы (мм)
0,35
0,35
340
шт
14
руб.
1 шт
Винт установочный М1,6х8 DIN 551, сталь 14H
Диаметр (мм)
1,6
Длина (мм)
8
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
8
8
Шаг резьбы (мм)
0,35
0,35
19
руб.
1 шт
Винт установочный М2х2 DIN 551, сталь 14H
Диаметр (мм)
2
Длина (мм)
2
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
2
2
Шаг резьбы (мм)
0,4
0,4
3
руб.
1 шт
Винт установочный М2х2,5 DIN 551, сталь 14H
Диаметр (мм)
2
Длина (мм)
2,5
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
2,5
2,5
Шаг резьбы (мм)
0,4
0,4
100800
шт
10
руб.
1 шт
Винт установочный М2х3 DIN 551, сталь 14H
Диаметр (мм)
2
Длина (мм)
3
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
3
3
Шаг резьбы (мм)
0,4
0,4
3
руб.
1 шт
Винт установочный М2х4 DIN 551, сталь 14H
Диаметр (мм)
2
Длина (мм)
4
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
4
4
Шаг резьбы (мм)
0,4
0,4
30989
шт
10
руб.
1 шт
Винт установочный М2х5 DIN 551, сталь 14H
Диаметр (мм)
2
Длина (мм)
5
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
5
5
Шаг резьбы (мм)
0,4
0,4
13334
шт
14
руб.
1 шт
Винт установочный М2х6 DIN 551, сталь 14H
Диаметр (мм)
2
Длина (мм)
6
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
6
6
Шаг резьбы (мм)
0,4
0,4
17833
шт
9
руб.
1 шт
Винт установочный М2х8 DIN 551, сталь 14H
Диаметр (мм)
2
Длина (мм)
8
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
8
8
Шаг резьбы (мм)
0,4
0,4
7513
шт
23
руб.
1 шт
Винт установочный М2х10 DIN 551, сталь 14H
Диаметр (мм)
2
Длина (мм)
10
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
10
10
Шаг резьбы (мм)
0,4
0,4
29480
шт
16
руб.
1 шт
Винт установочный М2,5х3 DIN 551, сталь 14H
Диаметр (мм)
2,5
Длина (мм)
3
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
3
3
Шаг резьбы (мм)
0,45
0,45
21010
шт
14
руб.
1 шт
Винт установочный М2,5х4 DIN 551, сталь 14H
Диаметр (мм)
2,5
Длина (мм)
4
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
4
4
Шаг резьбы (мм)
0,45
0,45
224495
шт
11
руб.
1 шт
Винт установочный М2,5х5 DIN 551, сталь 14H
Диаметр (мм)
2,5
Длина (мм)
5
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
5
5
Шаг резьбы (мм)
0,45
0,45
8854
шт
18
руб.
1 шт
Винт установочный М2,5х6 DIN 551, сталь 14H
Диаметр (мм)
2,5
Длина (мм)
6
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
6
6
Шаг резьбы (мм)
0,45
0,45
6861
шт
9
руб.
1 шт
Винт установочный М2,5х8 DIN 551, сталь 14H
Диаметр (мм)
2,5
Длина (мм)
8
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
8
8
Шаг резьбы (мм)
0,45
0,45
12847
шт
10
руб.
1 шт
Винт установочный М2,5х10 DIN 551, сталь 14H
Диаметр (мм)
2,5
Длина (мм)
10
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
10
10
Шаг резьбы (мм)
0,45
0,45
39500
шт
19
руб.
1 шт
Винт установочный М2,5х16 DIN 551, сталь 14H
Диаметр (мм)
—
Длина (мм)
—
Шаг резьбы (мм)
—
Диаметр (мм)
—
—
Длина (мм)
—
—
Шаг резьбы (мм)
—
—
22270
шт
25
руб.
1 шт
Винт установочный М3х3 DIN 551, сталь 14H
Диаметр (мм)
3
Длина (мм)
3
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
3
3
Шаг резьбы (мм)
0,5
0,5
5884
шт
6
руб.
1 шт
Винт установочный М3х4 DIN 551, сталь 14H
Диаметр (мм)
3
Длина (мм)
4
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
4
4
Шаг резьбы (мм)
0,5
0,5
30842
шт
7
руб.
1 шт
Показать ещё
Винт установочный с плоским концом и прямым шлицем DIN 551 применяется в соединениях, требующих надежной фиксации положения одного изделия относительно другого, например, элементов собираемой конструкции или деталей на вращающемся валу. Данный вид крепежа широко востребован при сборке машин, станков, часовых механизмов, оптико-механических и измерительных приборов.
Материал
Винт установочный стопорный изготовлен из углеродистой стали класса прочности 14Н, с содержанием углерода не более 0,5%, фосфора 0,11%, серы 0,15%. Твердость по Виккерсу может составлять 140 - 290 HV. Крепеж не подвержен высокотемпературному закаливанию и не имеет антикоррозийного покрытия. Для сопоставления показателей по Роквеллу, Бринеллю, Виккерсу обратитесь к таблице.
Установка
Винт без головки с тупым концом формирует соединение, работающее на сжатие. Он устанавливается в резьбовой канал первой детали и через имеющийся у него плоский торец передает прижимное усилие на вал, При тугой затяжке может иметь место небольшая упругая пластическая деформация или работают силы трения, предотвращающие смещение деталей вращения или стопорение элементов конструкций.Аналоги DIN 551:
- ISO 4766
- ГОСТ 1477-93
Размеры
| Резьба, d | М1 | М1,4 | М1,6 | М2 | М2,5 | М3 | М3,5 |
| Ширина шлица головки винта, n | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 |
| Глубина шлица, t | 0,4 | 0,48 | 0,56 | 0,64 | 0,72 | 0,8 | 0,9 |
| Диаметр плоского конца, dp (max) | 0,5 | 0,7 | 0,8 | 1 | 1,5 | 2 | 2,2 |
| Резьба, d | М4 | М5 | М6 | М8 | М10 | М12 |
| Ширина шлица головки винта, n | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
| Глубина шлица, t | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 |
| Диаметр плоского конца, dp (max) | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 |
все размеры указаны в мм
Характеристики
-
Тип винтаУстановочный
-
DIN551
-
ГОСТ1477-93
-
ISO4766
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Класс прочности14H
-
МатериалСталь
-
Название на упаковке (ориг. название)Slotted grub screws with flat point
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
