Винт (болт) невыпадающий DIN 7964 с шестигранной головкой (form K), нержавеющая сталь А2
Ваш консультант Анастасия
7 (921) 091-15-13- Для крепления откидных деталей (крышки, внешние панели корпусов, люки, смотровые окна и т.д.)
- Применяется как в комбинации с фиксирующими втулками, так и без них.
- Защищен от выпадения и потери после ослабления соединения (остается на одном из соединяемых компонентов).
- Стандарт DIN 7964, форма K, с шестигранной головкой.
- Особенность: суженная гладкая часть стержня.
- Метрическая резьба с крупным (основным) шагом, поле допуска 6g.
- Номинальный диаметр: М8 и М10.
- Общая длина стержня / длина резьбового конца: 20/10, 30/10, 25/12,5, 35/12,5 мм.

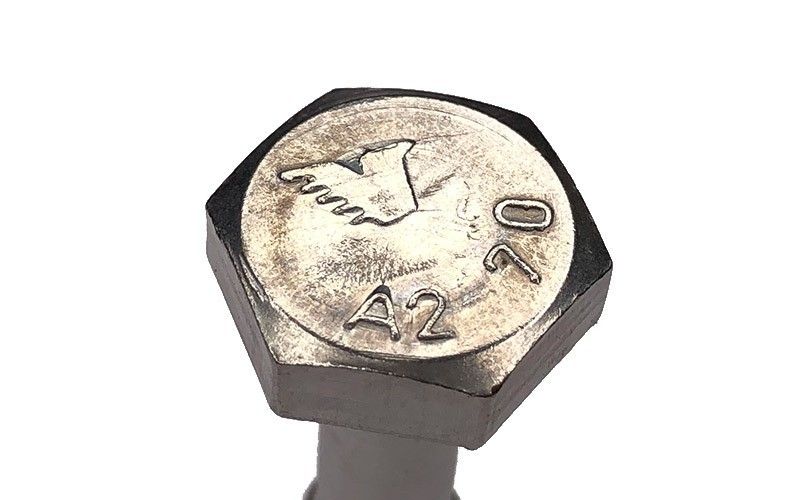

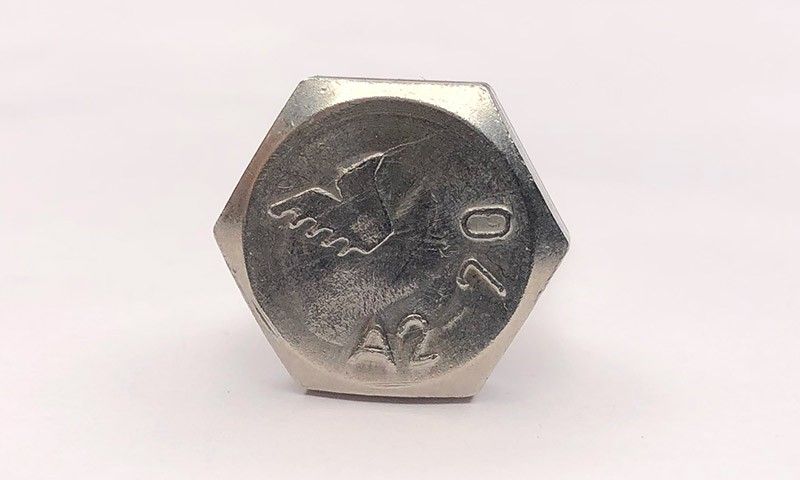

- Нержавеющая сталь А2 класса прочности А2-70 обеспечивает высокую стойкость к нагрузкам, износу и коррозионному разрушению во влажной среде.
- Рабочий диапазон температур: -200°С… +425°С.
8
20
1,25
руб.
8
30
1,25
руб.
10
25
1,5
руб.
10
35
1,5
руб.

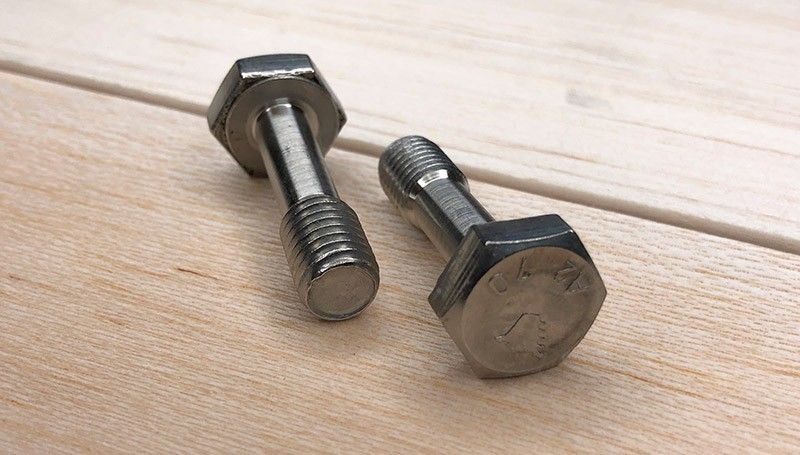

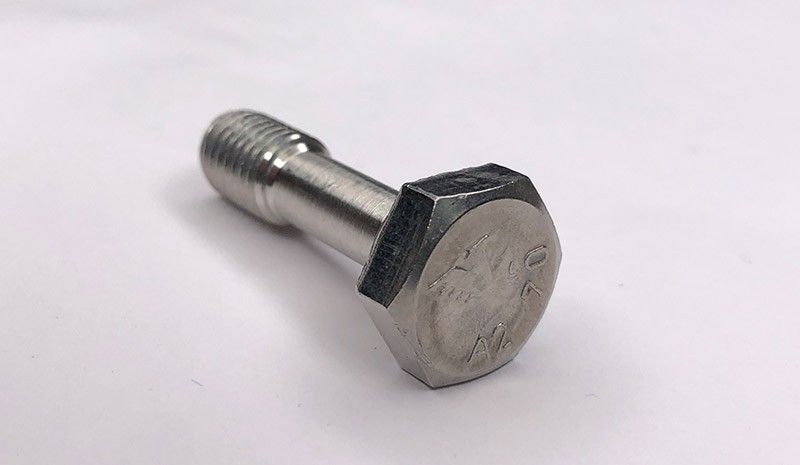

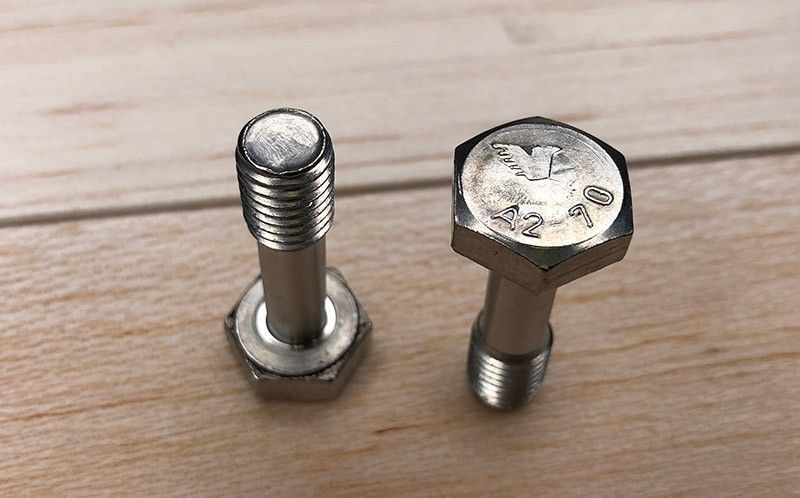

Невыпадающий винт (болт) нержавеющий DIN 7964 (Form K) представляет собой стержень с шестигранной головкой и метрической резьбой на конце. Особенность детали состоит в том, что его резьба по диаметру больше, чем гладкая часть стержня, при использовании фиксируется по диаметру стержня так, чтобы он мог свободно вращаться, а большая по диаметру резьба не дает ему выпасть, поэтому он и получил свое название «невыпадающий».
Невыпадающий метрический болт изготовлен из нержавеющей стали А2, поэтому он не требует дополнительных покрытий для защиты от агрессивного воздействия атмосферных факторов, повышенной влажности, технических масел, растворителей и моющих средств. Кроме того, он выдерживает высокие механические и температурные воздействия, не токсичен и немагнитен.
Назначение:
Шестигранные невыпадающие винты используются из соображения безопасности, часто в сочетании со специальной невыпадающей шайбой, пружинным фиксатором или втулкой. Они обеспечивают надежное соединение и позволяют избежать потери крепежа или повреждения, которые могут быть вызваны незакрепленной деталью.
Применение:
«Невыпадайка» используется для откидных деталей в приборостроении, многих областях машиностроения. Например, его применяют для крепления панелей оборудования, которые должны быть быстро сняты и установлены заново, а также для фиксации взрывобезопасных и непромокаемых крышек емкостей, заглушек. Этот тип крепежа находит широкое применение в промышленном оборудовании, где утерянные или ослабленные винты могут привести к катастрофическим повреждениям производственной линии, особенно если выкрученный винт упадет в механизм или в узел под напряжением.
Аналоги DIN 7964:
- ГОСТ 10338-80 (М6 - М20)
Размеры:
| Резьба | М8 | М10 |
| Размер под ключ, s | 13 | 16 |
| Высота головки, k | 5,3 | 6,4 |
| Толщина стержня, ds (min) | 6 | 7,5 |
| Длина резьбы, b | 10 | 12,5 |
все размеры указаны в мм
Характеристики
-
DIN7964
-
ГОСТ10337-80, 10338-80
-
Единицы измеренияшт
-
ШлицШестигранник внешний
-
Форма головкиШестигранная
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Hexagon head screws with waisted shank, short thread
