Винт установочный М16х70 DIN478 с квадратной головкой и буртиком из углеродистой стали без покрытия класса прочности 10.9.

Размеры:

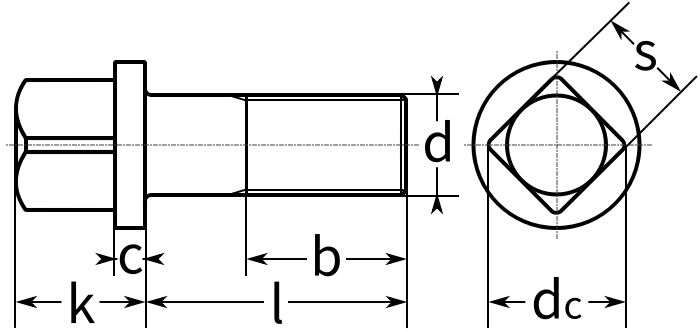

Винт установочный с квадратной головкой и буртиком DIN 478 схема

Диаметр резьбы	М16
Длина от головки	70 мм
Длина резьбы, b	38 мм
Диаметр буртика, d_c	25 мм
Высота буртика, c	4 мм
Высота головки, k	20 мм
Размер головки под ключ, s	16/17 мм

Характеристики

Тип винта

Установочный
DIN

478
ГОСТ

1488-84
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

2
Единицы измерения

шт
Шлиц

SQ (square) квадрат
Форма головки

Квадратная
Размер шага резьбы

Крупный (обычный)
Класс прочности

10.9
Артикул

478 16 70 10 бп
Материал

Сталь
Название на упаковке (ориг. название)

Square head bolts with collar
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
