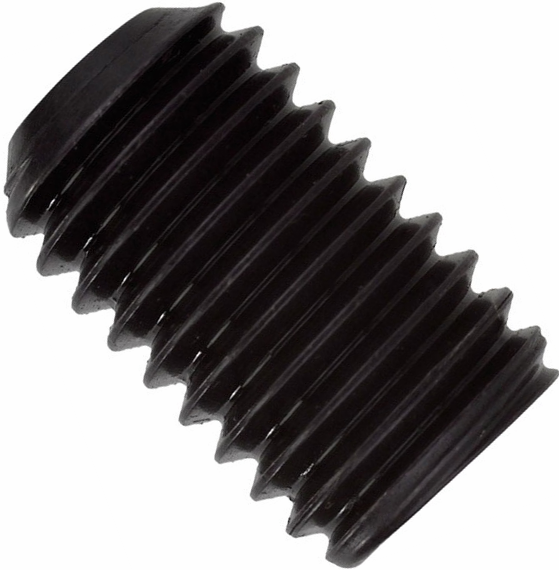

Винт дюймовый UNC установочный с засверленным концом 1/2"-13х3/4" DIN 916 (ISO 4029), сталь 45Н

Код товара: WN00213039

О товаре
Отзывы (0)

DIN 916 (ISO 4029) представляет собой установочный винт с дюймовой резьбой UNC (крупная) 1/2"-13 (где 1/2 - диаметр, а 13 - количество витков на дюйм) и длиной 3/4". Оснащён внутренним шестигранником и засверленным конусом внутрь концом и служит для фиксации деталей друг относительно друга. Устанавливается в резьбовое отверстие, обеспечивая надёжную фиксацию соединяемых деталей. Выполнен из стали 45H.

Размеры

Винт установочный с засверленным концом DIN 916 (ISO 4029) - схема

Диаметр резьбы d в дюймовой системе	1/2"
Диаметр резьбы d в метрической системе	12,7 мм
Длина винта l в дюймовой системе	3/4"
Длина винта l в метрической системе	19,1 мм
Размер под ключ S	6 мм
Диаметр внутреннего конуса dw max	8 мм
Глубина шлица t	4,8 мм
Шаг резьбы (TPI, кол-во витков/дюйм)	13

Характеристики

Тип винта

Установочный
DIN

916
ГОСТ

28964-91
ISO

4029
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Тип дюймовой резьбы

UNC
Размер шага резьбы

Крупный (обычный)
Угол конуса головки, град

120
Класс прочности

12.9
Артикул

101571
Материал

Сталь 45
Название на упаковке (ориг. название)

Hexagon socket set screws with cup point
Штрих код
