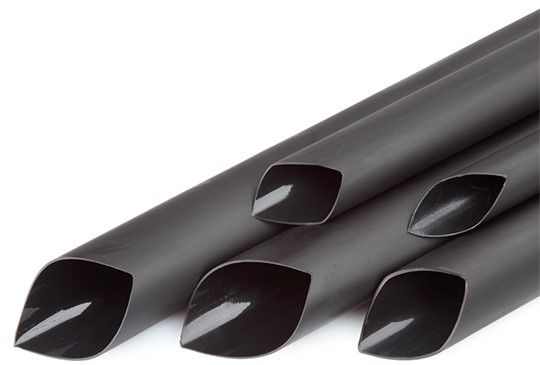

Трубка термоусаживаемая с клеевым слоем, не подавляющая горения ТТК Raychman, черная
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Электрическая изоляция низковольтных проводников и токоведущих элементов оборудования с напряжением до 1 кВ.
- Не подавляет горения (горючая).
- Слой термоплавкого клея после застывания обеспечивает герметизацию и дополнительную механическую прочность.
- Коэффициент усадки: 3:1, 4:1.
- Тонкостенная серия.
- Цвет: черный.
- Изготовлена методом экструзии из радиационно-сшитого полиолефина не подавляющего горение.
- На внутреннюю сторону нанесен слой термоплавкого клея на основе сополимера этилена с винилацетатом.
- Диапазон эксплуатационных температур: от -45°С до +125°С (без учета клеевого слоя).
- Рекомендуемая температура усадки: от +80°С до+ 125°С.
- Не содержит токсичных антипиренов и галогенов.
- Упаковка: трубка поставляется в отрезках по 1 м.
руб.
руб.
Универсальная тонкостенная термоусаживаемая трубка эконом класса ТТК применяется для электрической изоляции до 1000 В, герметизации и механической защиты проводов, мест соединения кабельных жил, кабельной арматуры, металлических изделий, подверженных коррозионным процессам и т. д., а также для уплотнения и фиксации различных объектов. При термической усадке трубки термоплавкий клей, расплавляясь, распределяется по поверхности изделия, заполняя пустоты, а после застывания обеспечивает герметизацию и дополнительную механическую прочность. Трубка ТТК может использоваться при производстве низковольтных концевых и соединительных термоусаживаемых муфт, защиты соединений водопогружных насосов, электрических контактов, соединений и т.д., работающих во влажной среде и не предъявляющих повышенных требований к надёжности и пожаростойкости.
Технические характеристики
| Параметр | Метод испытания | Результат |
| Предел прочности на разрыв, МПа | ASTM D2671 | не менее 10,3 |
| Относительное удлинение до разрыва | ASTM D2671 | ≥ 200% |
| Предел прочности на разрыв после теплового старения, МПа | ASTM D638 (+158°C х 168 ч) | не менее 8,0 |
| Относительное удлинение до разрыва после теплового старения, % | ASTM D638 (+158°C х 168 ч) | ≥ 100% |
| Электрическая прочность, кВ/мм | IEC 60243 | ≥ 15 |
| Объёмное удельное сопротивление Ом х см | ASTM В 876 | ≥1х1014 |
| Термоплавкий клей: Точка плавления, °C | ASTM E28 | 95±5 |
Размерный ряд термоусаживаемых трубок с усадкой 3:1
| Размер, дюймы | Минимальный диаметр при поставке, мм | После усадки | ||
| Номинальный внутренний диаметр, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | ||
| 1/8 | 3 | 1,0 +/- 0,10 | 1,00 +/- 0,28 | 0,50 |
| 3/16 | 4,5 | 1,5 +/- 0,12 | 1,00 +/- 0,28 | 0,50 |
| 1/4 | 6 | 2,0 +/- 0,15 | 1,00 +/- 0,28 | 0,50 |
| 3/8 | 9 | 3,0 +/- 0,22 | 1,40 +/- 0,28 | 0,50 |
| 1/2 | 12 | 4,0 +/- 0,28 | 1,78 +/- 0,38 | 0,50 |
| 5/8 | 15 | 5,0 +/- 0,35 | 1,80 +/- 0,38 | 0,50 |
| 3/4 | 19 | 6,0 +/- 0,42 | 2,25 +/- 0,55 | 0,50 |
| 1 | 24 | 8,0 +/- 0,55 | 2,54 +/- 0,55 | 1,02 |
| 1 1/4 | 30 | 10,0 +/- 0,70 | 2,54 +/- 0,55 | 1,02 |
| 1 1/2 | 39 | 13,0 +/- 0,90 | 2,54 +/- 0,55 | 1,02 |
| 2 | 51 | 17,0 +/- 1,20 | 2,75 +/- 0,55 | 1,10 |
| 2 1/2 | 64 | 21,5 +/- 1,35 | 2,80 +/- 0,70 | 1,10 |
| 3 | 76 | 25,0 +/- 1,50 | 2,85 +/- 0,70 | 1,20 |
| 3 1/2 | 90 | 30,0 +/- 1,50 | 3,80 +/- 0,70 | 1,20 |
Размерный ряд термоусаживаемых трубок с усадкой 4:1
| Размер, дюймы | Минимальный диаметр при поставке, мм | После усадки | ||
| Номинальный внутренний диаметр, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | ||
| 5/32 | 4 | 1,0 +/- 0,10 | 1,00 +/- 0,28 | 0,50 |
| 1/4 | 6 | 1,5 +/- 0,15 | 1,00 +/- 0,28 | 0,50 |
| 5/16 | 8 | 2,0 +/- 0,20 | 1,55 +/- 0,30 | 0,50 |
| 1/2 | 12 | 3,0 +/- 0,30 | 1,75 +/- 0,30 | 0,60 |
| 5/8 | 16 | 4,0 +/- 0,40 | 2,00 +/- 0,30 | 0,76 |
| 25/32 | 20 | 5,0 +/- 0,50 | 2,30 +/- 0,40 | 0,76 |
| 1 | 24 | 6,0 +/- 0,60 | 2,60 +/- 0,40 | 0,76 |
| 1-1/4 | 32 | 8,0 +/- 0,80 | 3,00 +/- 0,40 | 1,02 |
| 2 | 52 | 13,0 +/- 1,30 | 3,35 +/- 0,50 | 1,10 |
Условия хранения
Термоусаживаемая трубка в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажности воздуха до 70%, при температуре от -10°С до +40°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д. Трубки с термоплавким клеевым слоем требуют хранения в плотных пакетах или коробках для избежания загрязнения клеевого слоя трубок пылью и грязевыми включениями различного происхождения, что может негативно повлиять на адгезию клея. При соблюдении условий хранения, срок хранения составляет не менее 2-х лет с даты отгрузки.
Характеристики
-
Бренд
-
Тип трубкиС клеевым слоем
-
Единицы измерениям.п.
-
МатериалПолиолефин
