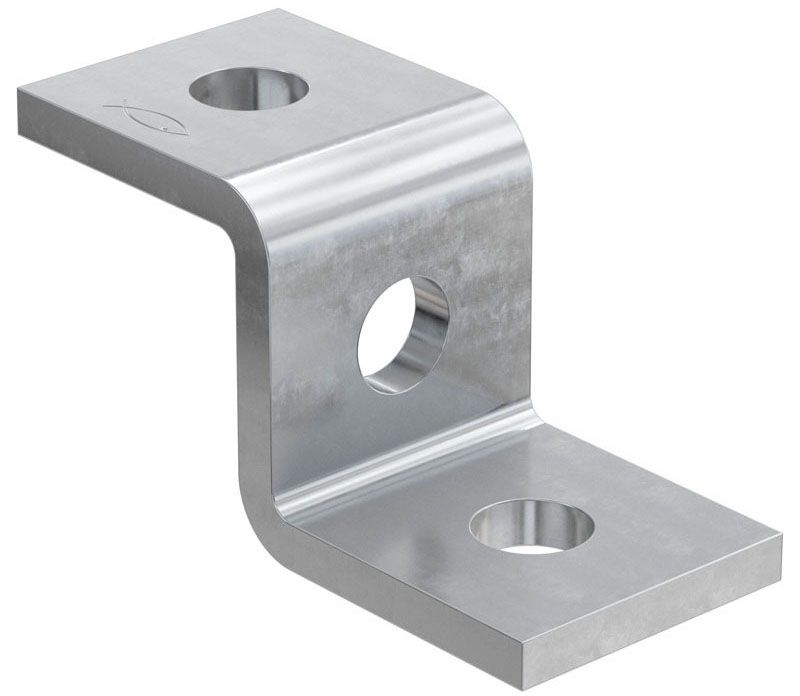

Скоба соединительная FZF 41 Fischer 550179, горячий цинк

Соединительная Z-образная скоба Fischer FZF 41 (арт. 550179) предназначена для создания пространственных соединений и усиления узлов в конструкциях из монтажных профилей системы FUS. Применяется для соединения профилей внахлест, оформления переходов уровней несущего каркаса, сборки технологических опор и подвесов под инженерные коммуникации. Изготовлена из конструкционной стали S235 JR (Q235B) с покрытием "горячий цинк", что обеспечивает долговечность элемента при эксплуатации на открытом воздухе, в неотапливаемых сооружениях и в условиях промышленной атмосферы.

Особенности

• Скоба представляет собой Z-образно изогнутую пластину толщиной 6 мм, что обеспечивает жесткость элемента и способность выдерживать высокие статические, изгибающие и срезающие нагрузки в ответственных узлах.
• Конфигурация скобы (размер седла 41×40 мм) рассчитана на плотный охват монтажного профиля FUS высотой 41 мм.
• В конструкции предусмотрены два монтажных отверстия диаметром 14 мм под крепеж M12.

Монтаж

• Наложите соединительную скобу FZF на стыкуемые или перекрещивающиеся профили FUS так, чтобы изгиб скобы плотно прилегал к стенкам и полкам шин.
• Зафиксируйте скобу в проектном положении с помощью болтов SKS, канальных гаек FCN Clix или сквозных элементов быстрого монтажа.
• Проверьте правильность пространственного положения и соосность элементов каркаса.
• Произведите окончательную затяжку всех резьбовых соединений с рекомендуемым моментом для обеспечения жесткости и безопасности узла.

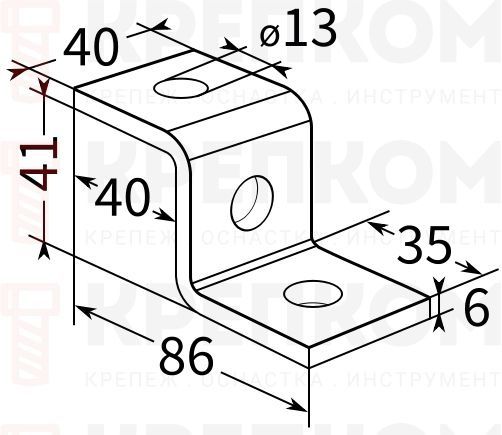

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Совместимость с профилем
  41х41
• Артикул
  550179
• Материал
  Горячий цинк (HDG)
