Скоба соединительная FZF 21 Fischer 550181, горячий цинк

Name: Скоба соединительная FZF 21 Fischer 550181, горячий цинк
Brand: Fischer
Price: 214.00000000 RUB
Availability: InStock

Код товара: WN00309229

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

214 / шт руб.

Z-образная форма позволяет создавать компактные переходы уровней и пересечения шин без применения дополнительных элементов.
Подходит для сборки пространственных конструкций, где необходимо соединить профили в разных плоскостях.
Изготовлена из конструкционной стали S235 JR (Q235B) толщиной 6 мм, что обеспечивает способность выдерживать высокие статические, изгибающие и срезающие нагрузки в ответственных узлах.
Совместима с профилями FUS 21.
В её конструкции предусмотрены два монтажных отверстия диаметром 14 мм под крепеж M12.
Защитное покрытие нанесено методом горячего цинкования с толщиной слоя не менее 45 мкм.

Подробнее

О товаре
Отзывы (0)

Соединительная Z-образная скоба Fischer FZF 21 (арт. 550181) предназначена для создания пространственных соединений и усиления узлов в конструкциях из монтажных профилей системы FUS. Применяется для соединения профилей внахлест, оформления переходов уровней несущего каркаса, сборки технологических опор и подвесов под инженерные коммуникации. Изготовлена из конструкционной стали S235 JR (Q235B) с покрытием "горячий цинк", что обеспечивает долговечность элемента при эксплуатации на открытом воздухе, в неотапливаемых сооружениях и в условиях промышленной атмосферы.

Особенности

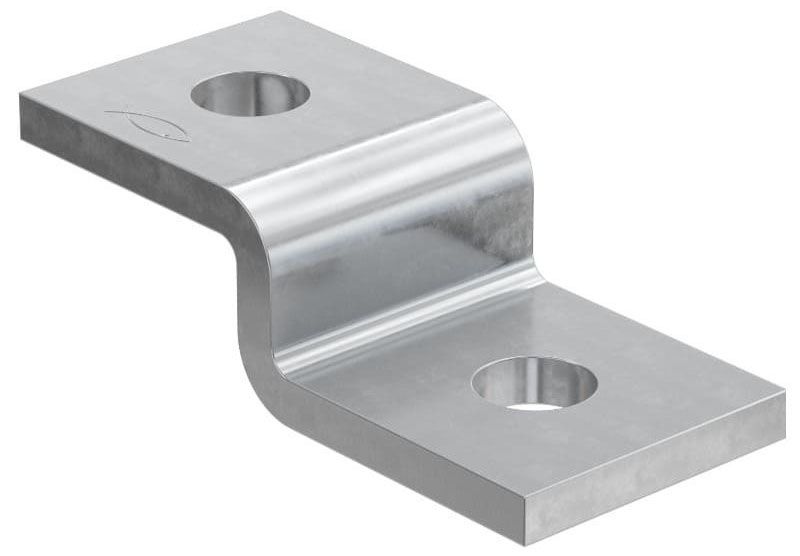

Скоба представляет собой Z-образно изогнутую пластину толщиной 6 мм, что обеспечивает жесткость элемента и способность выдерживать высокие статические, изгибающие и срезающие нагрузки в ответственных узлах.
Конфигурация скобы (размер седла 21×40 мм) рассчитана на плотный охват монтажного профиля FUS высотой 21 мм.
В конструкции предусмотрены два монтажных отверстия диаметром 14 мм под крепеж M12.

Монтаж

Наложите соединительную скобу FZF на стыкуемые или перекрещивающиеся профили FUS так, чтобы изгиб скобы плотно прилегал к стенкам и полкам шин.
Зафиксируйте скобу в проектном положении с помощью болтов SKS, канальных гаек FCN Clix или сквозных элементов быстрого монтажа.
Проверьте правильность пространственного положения и соосность элементов каркаса.
Произведите окончательную затяжку всех резьбовых соединений с рекомендуемым моментом для обеспечения жесткости и безопасности узла.

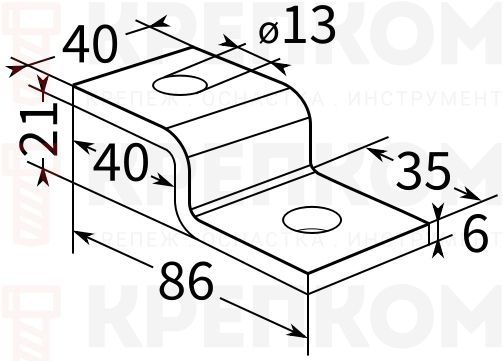

Размеры

Скоба соединительная FZF 21 Fischer 550181, горячий цинк

Длина	86 мм
Ширина полки	40 мм
Высота	21 мм
Толщина стали	6 мм
Диаметр отверстия	13 мм

Характеристики

Бренд

Fischer
Единицы измерения

шт
Артикул

550181
Материал

Горячий цинк (HDG)

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
