Скоба крепежная для профиля FUS PUF 41D S Fischer 540556, горячий цинк

Крепежная скоба PUF 41D S Fischer 540556  - это универсальный несущий элемент, который предназначен для формирования узлов крепления и сопряжения деталей в конструкциях из монтажного профиля системы FUS. Применяется при сборке консолей, траверс, кронштейнов, коллекторных опор и кабельных эстакад. Фиксация скобы к C-образным шинам осуществляется с помощью болтового соединения в комбинации с канальными гайками PFCN, что обеспечивает быструю сборку без сверления и сварки, сохраняя целостность защитного покрытия и расчетную несущую способность узла.

Изготовлена из конструкционной стали, обладающей высокой несущей способностью и устойчивостью к деформациям под воздействием изгибающих и срезающих нагрузок. Финишное покрытие выполнено методом горячего цинкования с толщиной слоя не менее 45 мкм, что гарантирует надежную защиту от коррозии в условиях наружной эксплуатации и агрессивных сред.

Особенности

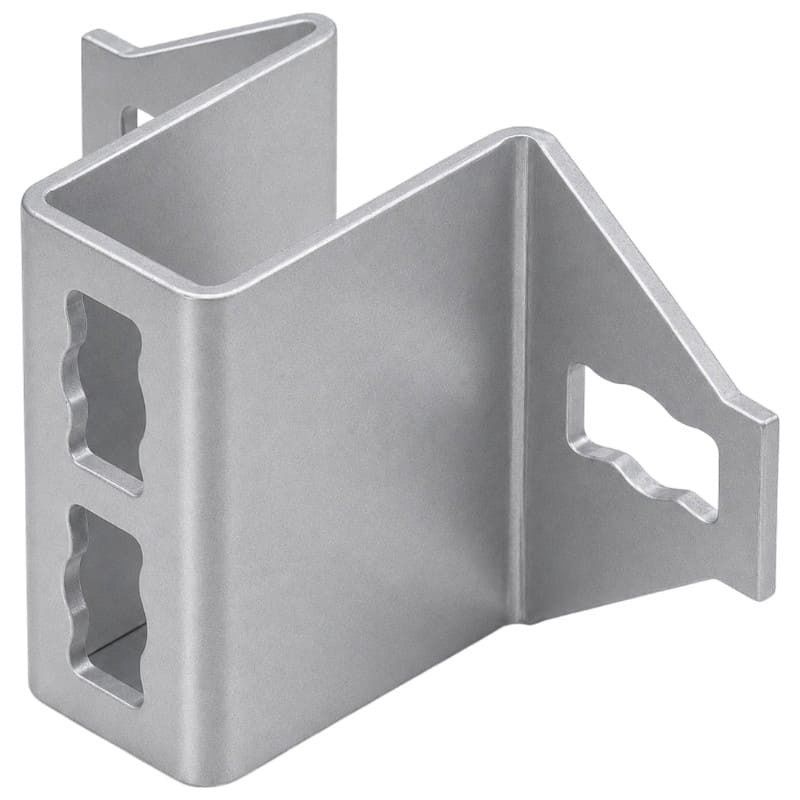

• Конструктивно изделие представляет собой П-образный хомут с горизонтальными опорными лапами в основании.
• В опорных элементах и центральной прижимной части скобы выполнены фигурные пазы, которые совместимы с канальными гайками типа PFCN.
• Все соединения выполняются исключительно на болтовом крепеже, что исключает термическое воздействие на металл и сохраняет заводское антикоррозийное покрытие всех элементов.

Монтаж

• Установите скобу PUF 41D на профиль FUS в месте соединения.
• Совместите фигурные отверстия скобы с пазами монтажной шины.
• Установите элементы сквозного монтажа и предварительно затяните крепеж.
• Проверьте положение узла и выполните окончательную затяжку соединения.

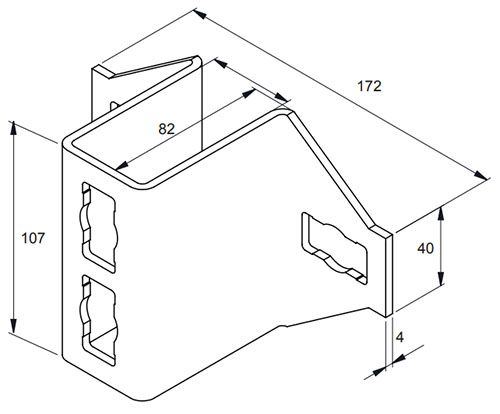

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Совместимость с профилем
  41х82
• Артикул
  540556
• Материал
  Горячий цинк (HDG)
