Шпоночная сталь DIN 6880, ГОСТ 8787-68, сталь Ст45

Сталь калиброванная для шпонок DIN 6880, ГОСТ 8787-68 – шпоночный материал в прутках квадратного или прямоугольного сечения метровой длины и 1,6 м. Это тянутое изделие, изготовленное на волочильном станке из конструкционной углеродистой стали с показателем прочности на разрыв не менее 60 кгс/мм² и квалитетом точности h9 и h11. Применяется в машиностроении, автомобилестроении, изготовлении оборудования и промышленном производстве.

Точность h11 определяют допустимые отклонения от номинального размера.

• h9 — более строгий допуск (меньшие отклонения)
• h11 — более широкий допуск (большие отклонения)

Таблица полей допусков и отклонений согласно DIN ISO 286-1 (ГОСТ 25347-82)¹

¹ Таблицы в ГОСТ 25347-82 и DIN ISO 286 практически идентичны, так как оба стандарта основаны на одной системе допусков (ISO). Небольшие различия могут быть в округлении значений или в диапазонах размеров, но они незначительны.
² Интервал номинальных значений, к которому применяются указанные допуски. Например: Если у вас ширина изделия 15 мм, то вы смотрите на диапазон 10–18 мм.

Применение

Сталь фасонная профилированная используется для изготовления шпонок различных форм и размеров, которые используются в машинах, сельхозтехнике, автомобилях, в соединениях, включающих вал и ступицу. Благодаря шпонке детали соединяются надежно и не смещаются в сторону. Это дает возможность для передачи момента вращения от ступицы к валу либо в обратную сторону. Из калиброванного проката получаются детали с высокой стойкостью к коррозии, механическим и фрикционным нагрузкам. В заводских условиях шпонки выполняются на станках с ЧПУ, но при желании их можно изготовить и самостоятельно в домашней мастерской.

Аналоги

• EN 10278

Услуга по профессиональной резке полотна нужных размеров, цена от 30 руб за рез. Подробнее.

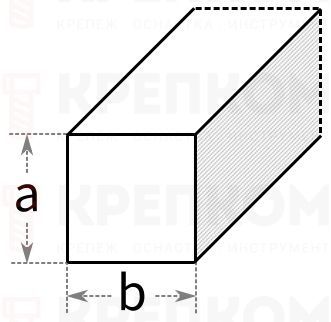

Размеры

Характеристики

• DIN
  6880
• ГОСТ
  8787-68
• Единицы измерения
  м.п.
• Материал
  Сталь 45

• Сталь шпоночная
