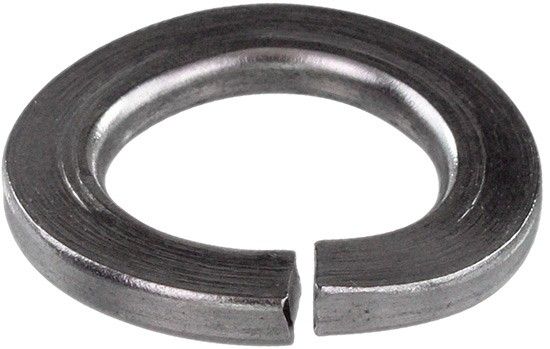

Шайба пружинная (гровер) DIN 128 форма А (изогнутая), нержавеющая сталь 1.4310
Внешний вид товара может отличаться от представленного на изображении
- Для предотвращения самоотвинчивания резьбовых соединений за счет упругой деформации под нагрузкой.
- Тип шайбы: разрезная пружинная изогнутая (форма А).
- Возможность применения с правой и левой резьбой.
- Надежное стопорение высоконагруженных соединений.
- Подходит для использования с болтами, винтами и шпильками из нержавейки высокого класса прочности до 80.
- Изготовлена из нержавеющей стали 1.4310 (по EN 10088).
- Устойчивость к воздействию влаги и атмосферных факторов.
- Высокая механическая прочность, износостойкость и упругость.
- Твердость: в пределах 430-530 HV (по Виккерсу).
- Номинальный размер: от М2 до М36.
М3
3,1
6,2
0,7
руб.
М4
4,1
7,6
1,4
руб.
М5
5,1
9,2
1,7
руб.
М6
6,1
11,8
1,3
руб.
М8
8,1
14,8
1,6
руб.
М10
10,2
18,1
1,8
руб.
М12
12,2
21,1
2,1
руб.
М16
16,2
27,4
2,8
руб.
Шайба стопорная пружинная одновитковая (нержавеющая) DIN 128 form A – незамкнутое металлическое кольцо прямоугольного сечения и изогнутой конфигурации для повышенных нагрузок и влажных сред. Изготовлено из коррозионно-стойкой стали марки 1.4310 (AISI 301), которая применяется при производстве пружин. Используется совместно с резьбовыми метизами диаметром от 2 до 36 мм для предотвращения ослабления соединения при незначительных вибрациях.
Принцип действия
При сжатии путем затягивания гайки изогнутая гроверная шайба выпрямляется и создает пружинное усилие между головкой крепежа и основанием, увеличивая силу натяжения и силу трения, создавая тем самым большое сопротивление вращению.
Особенности
В отличие от стандартных разрезных стопорных шайб, гровер нержавеющий DIN 128А не имеет специального направления, что позволяет затягивать болты или гайки как по часовой стрелке, так и против. Кроме того, его можно использовать в высоконагруженных соединениях с болтами, винтами и шпильками из нержавеющей стали класса прочности до 80. Под нее можно подложить плоскую шайбу, чтобы изолировать прикрепляемый элемент от повреждения и увеличить опорную поверхность.
Преимущества
- Подходит для крепежа с левой и правой резьбой.
- Устойчивость к коррозии во влажных средах.
- Изготовлена из нержавеющей стали 1.4310, которая отличается от А2 повышенным содержанием кремния, что увеличивает упругость изделия и улучшает износостойкость.
Аналоги DIN 128:
- DIN 127 form A, B
- ГОСТ 6402-70
- DIN 7980 - с уменьшенным наружным диаметром
Размеры
| Диаметр, ном. | Внутренний диаметр, d1 (min) | Внешний диаметр, d2 (max) | Толщина стали, s | Высота, h (max) |
| 3 | 3,1 | 6,2 | 0,7 | 1,3 |
| 4 | 4,1 | 7,6 | 0,8 | 1,4 |
| 5 | 5,1 | 9,2 | 1 | 1,7 |
| 6 | 6,1 | 11,8 | 1,3 | 2,2 |
| 8 | 8,1 | 14,8 | 1,6 | 2,75 |
| 10 | 10,2 | 18,1 | 1,8 | 3,15 |
| 12 | 12,2 | 21,1 | 2,1 | 3,65 |
| 14 | 14,2 | 24,1 | 2,4 | 4,3 |
| 16 | 16,2 | 27,4 | 2,8 | 5,1 |
| 18 | 18,2 | 29,4 | 2,8 | 5,1 |
| 20 | 20,2 | 33,6 | 3,2 | 5,9 |
| 22 | 22,5 | 35,9 | 3,2 | 5,9 |
| 24 | 24,5 | 40 | 4 | 7,5 |
| 27 | 27,5 | 43 | 4 | 7,5 |
| 30 | 30,5 | 48,2 | 6 | 10,5 |
| 36 | 35,5 | 58,2 | 6 | 11,3 |
все размеры указаны в мм
Характеристики
-
Тип шайбыПружинная (гровер)
-
DIN128
-
Единицы измеренияшт
-
МатериалНержавеющая сталь 1.4310
-
Название на упаковке (ориг. название)Spring lock washers, form A - curved
