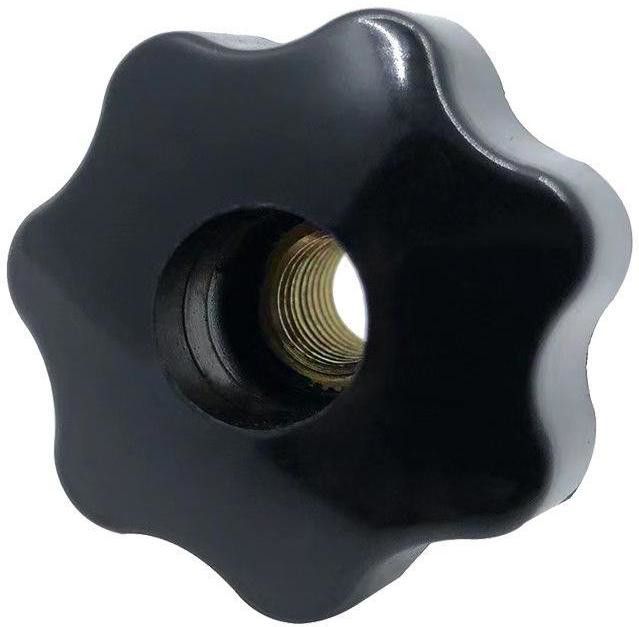

Ручка звездообразная с внутренней резьбой U71, пластик
Ваш консультант Илья
+7 (931) 252-93-28- Звездообразная форма обеспечивает равномерное распределение усилия
- Не требует специального инструмента для монтажа/демонтажа
- Черный матовый корпус
- Универсальное применение: станочное оборудование, приборостроение, автомобильная и транспортная промышленность, производственная оснастка
- Материал корпуса: пластик (полиамид ПА)
- Материал резьбовой втулки: медь
- Диаметр: 38, 50, 63 мм
- Диаметр резьбы: М6, М8, М10, М12

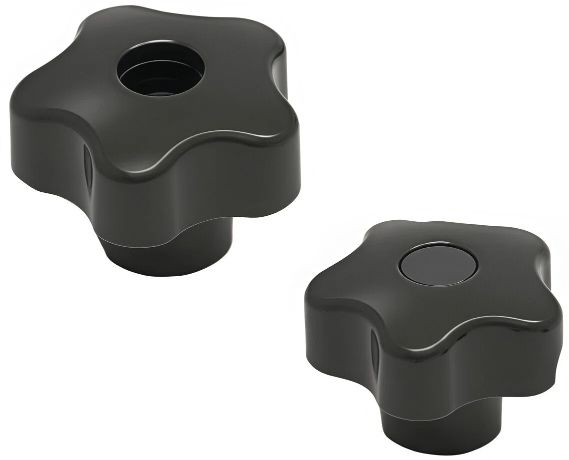

Звездообразная ручка U71 представляет из себя фурнитуру с внутренней резьбой, обеспечивающую быстрый и надежный зажим, регулировку и фиксацию различных узлов и деталей оборудования без использования специальных инструментов. Пластиковый корпус изделия из полиамида (ПА6) выполнен в виде пятиконечной звезды. Резьбовая медная втулка не подвергается окислению на воздухе и коррозии под воздействием влаги или химических веществ (растворов кислот, соленой воды, бензина).
Применение
Обеспечивает удобную работу с рычажными органами управления станков, приборов, аппаратов, механического оборудования. Используется в различных сферах машиностроения как подвижный элемент зажимных устройств, а также для прижима различных съемных деталей: крышек, люков, заглушек. Применяется совместно с откидными болтами или резьбовыми шпильками соответствующего размера.
Преимущества
- Удобство и скорость: не требует инструмента для монтажа/демонтажа;
- Эргономика: удобная форма предотвращает соскальзывание и травмы;
- Надежность: прочная конструкция и материалы обеспечивают долгий срок службы;
- Универсальность: широкий диапазон типоразмеров и резьб позволяет подобрать ручку практически для любой задачи;
- Безопасность: пластиковый корпус является диэлектриком и не нагревается от температуры окружающей среды, в отличие от цельнометаллических ручек.

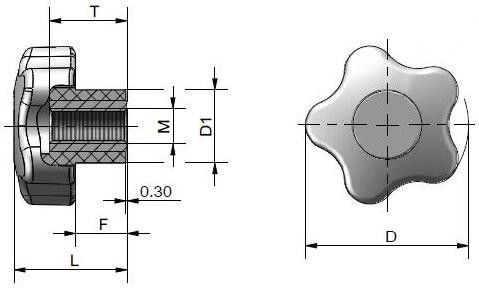

Размеры
| Диаметр, D (мм) | Длина, L (мм) | Ширина, D1 (мм) | Резьба, M | Длина втулки, T (мм) | Размер F (мм) |
| 38 | 26 | 17 | М6 | 18 | 12 |
| 38 | 26 | 17 | М8 | 18 | 12 |
| 50 | 35 | 22,5 | М8 | 22 | 16 |
| 50 | 35 | 22,5 | М10 | 22 | 16 |
| 50 | 35 | 22,5 | М12 | 22 | 16 |
| 63 | 44 | 28 | М8 | 28 | 20 |
| 63 | 44 | 28 | М10 | 28 | 20 |
| 63 | 44 | 28 | М12 | 28 | 20 |
Характеристики
-
Тип/форма ручкиЗвездообразная
-
Единицы измеренияшт
-
МатериалПолиамид (PA6)
-
