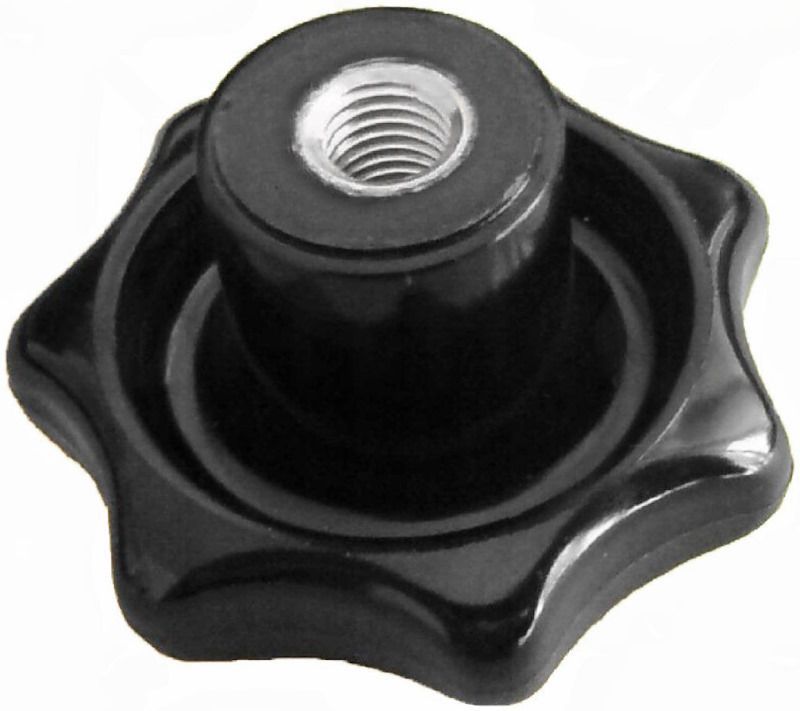

Ручка лепестковая со стальной втулкой DIN 6336 K-St, пластик

Ручка лепестковая (барашковая) DIN 6336 K-St представляет из себя фурнитуру с внутренней резьбой, применяемую для зажима, регулировки и фиксации различных частей оборудования. Имеет пластиковый корпус. Резьбовая втулка выполнена из стали.

Применение

Обеспечивает удобную работу с рычажными органами управления станков, приборов, аппаратов, механического оборудования. Используется в различных сферах машиностроения как подвижный элемент зажимных устройств, а также для прижима различных съемных деталей: крышек, люков, заглушек. Применяется совместно с откидными болтами или резьбовыми шпильками соответствующего размера.

Размеры

Резьба	М5	М6	М8	М10	М12	М16
Размер D1	25	32	40, 50	50, 63	63, 80	80
Диаметр основания D8	12	14	18	22	26	35
Высота H	16	20	25	32	40	50
Высота H3	8	10	13	17	21	25
Высота T	9,5	12	14	18	22	30

все размеры указаны в мм

Характеристики

• Тип/форма ручки
  Барашковая (лепестковая)
• DIN
  6336
• Единицы измерения
  шт
• Материал
  Сталь
• Штрих код
