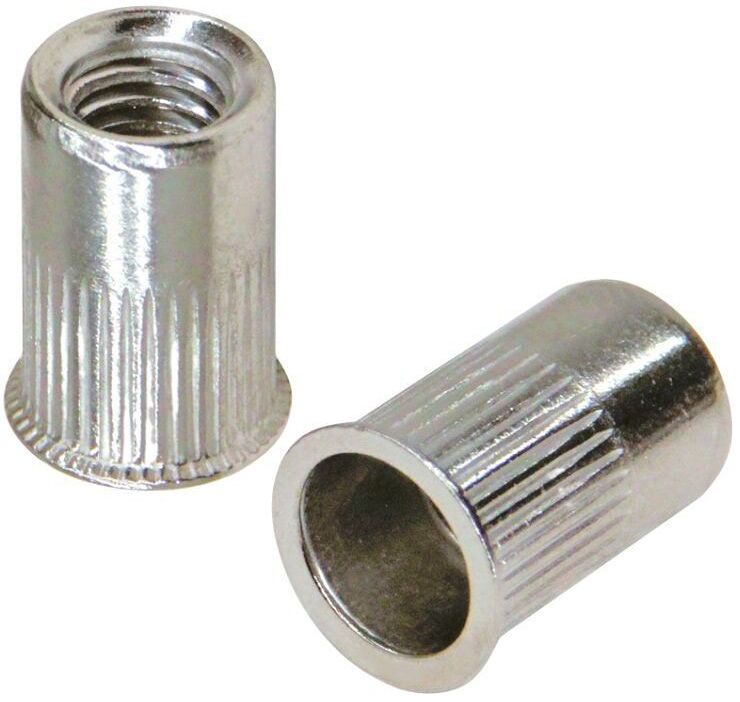

Резьбовая заклепка с уменьшенным бортиком и насечками, нержавеющая сталь А4
Код товара: WN00233088
Ваш консультант Анастасия
8 (921) 091-15-13- Для скрепления тонких листовых материалов и одновременного создания в них сквозного резьбового отверстия.
- Тип заклепки: гаечная, с уменьшенным бортиком и насечками.
- Внутренняя резьба для метрических винтов, болтов и шпилек.
- Рифленый корпус повышает силу сцепления, необходимую для работы в условиях вибрации.
- Для создания малозаметного эстетичного соединения без деформации прикрепляемого изделия.
- Материал изготовления: нержавеющая сталь А4.
- Внешний диаметр гильзы: от 4,9 до 12,9 мм.
- Диаметр резьбы: М3, М4, М5, М6, М8, М10.
Цена обновляется
1 шт
Цена обновляется
1 шт
Цена обновляется
1 шт
Резьбовая заклепка с уменьшенным бортиком выполнена в виде полого цилиндра с внутренней резьбой метрического типа. Её корпус оснащен насечкой, которая служит для защиты от проворачивания гаечной заклепки при монтаже резьбового элемента. Уменьшенный фланец позволяет свести к минимуму расстояние между монтируемой конструкцией и базовым листом. Применяется во многих отраслях промышленности, в сфере автостроения, приборостроения, при монтаже конструкций.
Особенности
- Обеспечивает создание коррозионно-устойчивого соединения.
- Обладает увеличенным сопротивлением к прокручиванию.
- Гарантирует высокую скорость и технологичность монтажа.
- Есть возможность установки на готовое изделие или тонкий материал.
- Уменьшенный потайной бортик, который лишь слегка выступает над поверхностью, не требует подготовки зенкованных отверстий.
Нагрузки
| Внутренняя резьба | Срез, к/Н | Разрыв, к/Н | Прокручивание, Н/м |
| М3 | — | — | — |
| М4 | 4,8 | 10 | 2,6 |
| М5 | 6 | 14,3 | 5,2 |
| М6 | 9 | 21,6 | 8 |
| М8 | 11,3 | 36,3 | 13,9 |
| М10 | 13,4 | >49 | 18 |
Установка
Размеры
|
Внутренняя резьба D, мм |
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр бортика d2, мм |
Толщина пакета материалов E, мм |
| М3 | 4,9 | 9,75 | 5,1 | 6 | 0,25-2 |
| М4 | 5,9 | 10,5 | 6,1 | 7 | 0,5-2 |
| М5 | 6,9 | 11,5 | 7,1 | 8 | 0,5-3 |
| М6 | 8,9 | 14,5 | 9,1 | 10 | 0,5-3 |
| М8 | 10,9 | 16,5 | 11,1 | 12 |
0,5-3 |
| М10 | 12,9 | 19 | 13,1 | 14,2 | 1-3,5 |
Характеристики
-
Тип заклепкиС насечками / С уменьшенным бортиком
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А4
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
