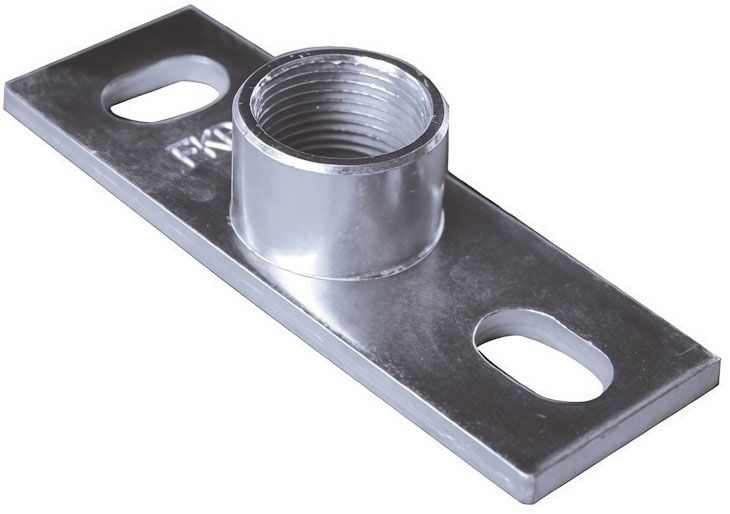

Пластина с гайкой 3/4" FKB Fischer 550475, оцинкованная сталь

Пластина 3/4" Fischer FKB (арт. 550475) применяется для создания надежных опорных узлов при монтаже трубопроводов и других инженерных систем. Используется для соединения элементов, имеющих внешнюю трубную резьбу 3/4" с несущими конструкциями: монтажными профилями систем FLS или FUS либо непосредственно с бетонными или стальными основаниями. Изготовлена из конструкционной стали марки Q235B и защищена от коррозии методом гальванического цинкования с толщиной слоя не менее 5 мкм.

Особенности конструкции

• Основание имеет размеры 120×40 мм и толщину 6 мм, что обеспечивает высокую несущую способность и устойчивость к изгибающим и сдвигающим нагрузкам.
• В центре пластины приварена круглая гайка с внутренней дюймовой резьбой 3/4", которая гарантирует прочную фиксацию резьбовых стержней и совместима со стандартными крепежными элементами.
• Пластина оснащена двумя продольными овальными отверстиями (пазами), которые позволяют корректировать положение опоры на базовом материале без повторного сверления отверстий, что упрощает монтаж и повышает точность позиционирования.

Монтаж

• Разместите пластину FKB на профиле.
• Вставьте элементы крепления (канальные гайки с болтами или T-образные болты).
• Отрегулируйте положение пластины вдоль профиля в соответствии с проектной отметкой.
• Затяните крепежные болты с рекомендуемым моментом для фиксации.
• Вкрутите в приварную гайку резьбовой элемент (шпильку) и зафиксируйте его.

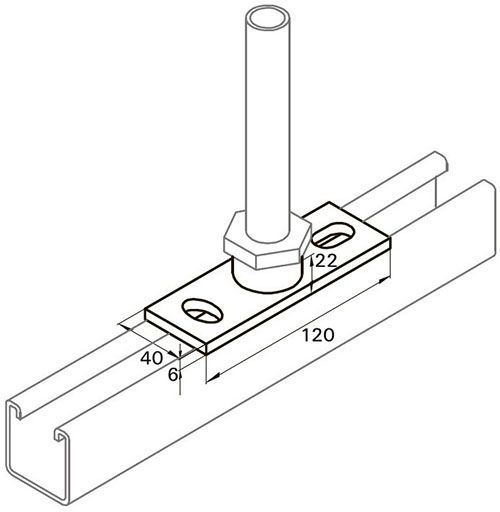

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Артикул
  550475
• Материал
  Оцинкованная сталь
