Плашка HSSE DIN EN 22568 NKP, специальная дюймовая резьба UNS
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Используется при слесарных, сантехнических работах
- Обрабатываемые материалы: легированная и нержавеющая сталь с прочностью до 1000 Н/мм², пластик и цветные металлы
- Резьба: специальная американская UNS, от 1/4" до 1 7/8"
- Направление резьбы: правая
- Угол резьбы: 60°
- Допуск (класс точности): 2A
- Соответствует стандарту DIN EN 22568
- Изготовлена из быстрорежущей стали HSSE
- Форма: круглая со стружечными канавками
руб.
руб.
руб.
руб.
руб.

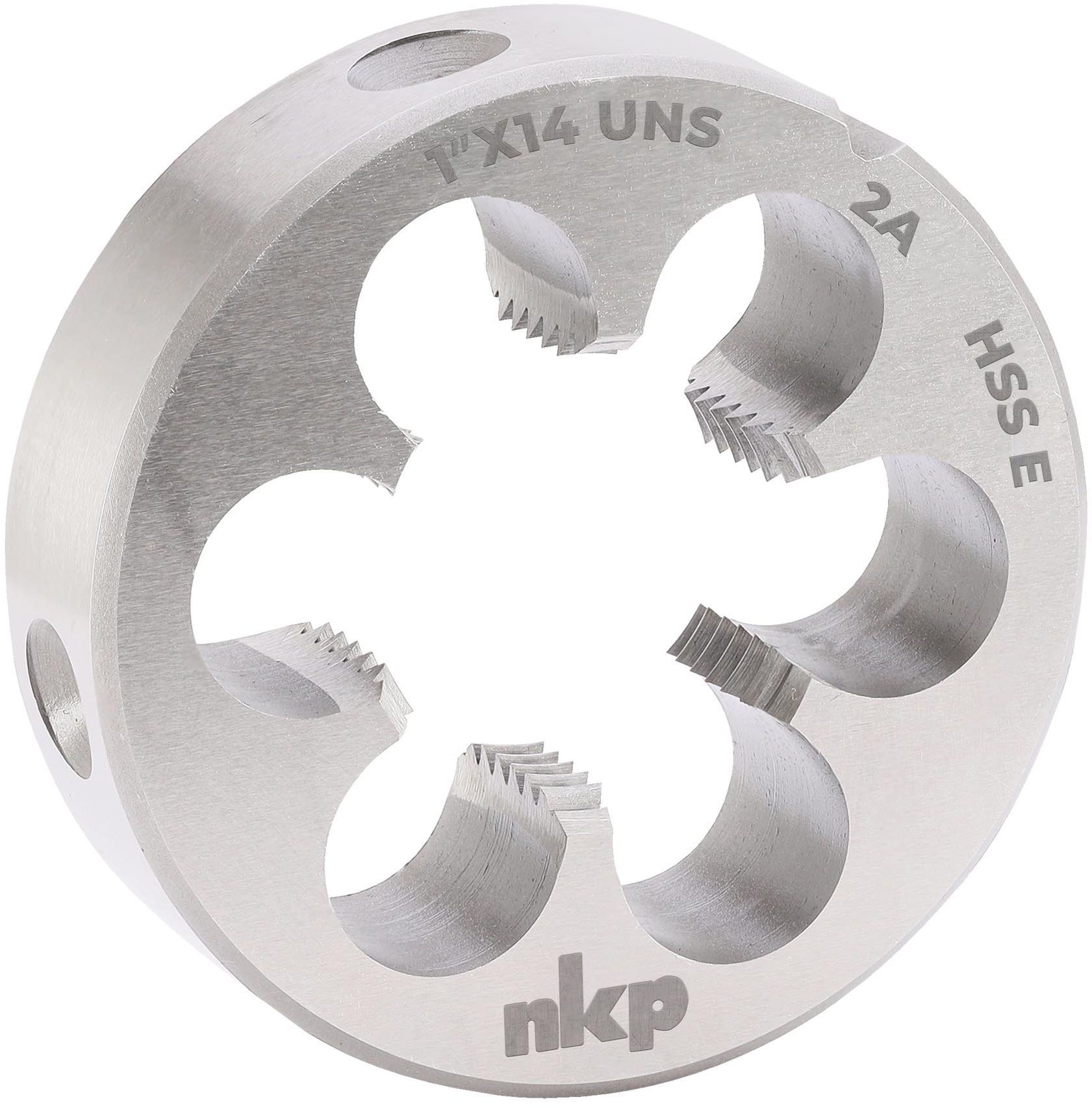

Круглая дюймовая плашка NKP предназначена для нарезания и калибровки правой специальной американской резьбы UNS на прутках, винтах, шпильках и наружных поверхностях деталей из цветных металлов, чугуна, алюминия, меди, бронзы, цинка, пластика, легированной и нержавеющей стали твердостью до 1000 Н/мм². Представляет собой круглую гайку с резьбой, прорезанной сквозными осевыми стружечными канавками, которые образуют режущие грани. Имеет правое направление резьбы и отверстия для выведения стружки. Формирует резьбу с углом 60° и классом точности 2A.
Плашки, также известные как "лерки", применяются слесарями, сантехниками, газопроводчиками и могут использоваться как для ручной резки при помощи плашкодержателя
с двумя рукоятками, так и для скоростной резки, зафиксированные на станке. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход. Размер плашки подбирается по наружному диаметру стержня.
Преимущества
- Высококачественная быстрорежущая сталь HSSE (аналог Р6М5К5).
- Подходит для обработки материалов твердостью до 1000 Н/мм².
- Срезанный материал выводится через стружечные отверстия, что обеспечивает легкое нарезание чистой резьбы за один проход.
- Соответствует стандарту DIN EN 22568.
Размеры
| Размер резьбы UNS, дюйм | Шаг резьбы, ниток на дюйм | Внешний диаметр D, мм | Высота h, мм | Количество канавок, шт |
| 1/4" | 24 | 20 | 5 | 4 |
| 1/4" | 36 | 20 | 5 | 4 |
| 1/2" | 24 | 38 | 10 | 4 |
| 1" | 14 | 55 | 16 | 6 |
| 1 7/8" | 10 | 90 | 22 | 6 |
Способ применения
- Выбранная деталь размечается и прочно фиксируется в тисках.
- Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
- Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.
- Инструмент размещается перпендикулярно сверху изделия.
- Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
- В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.
Характеристики
-
Бренд
-
Тип резьбыДюймовая UNS
-
DINEN 22568
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
Штрих код
