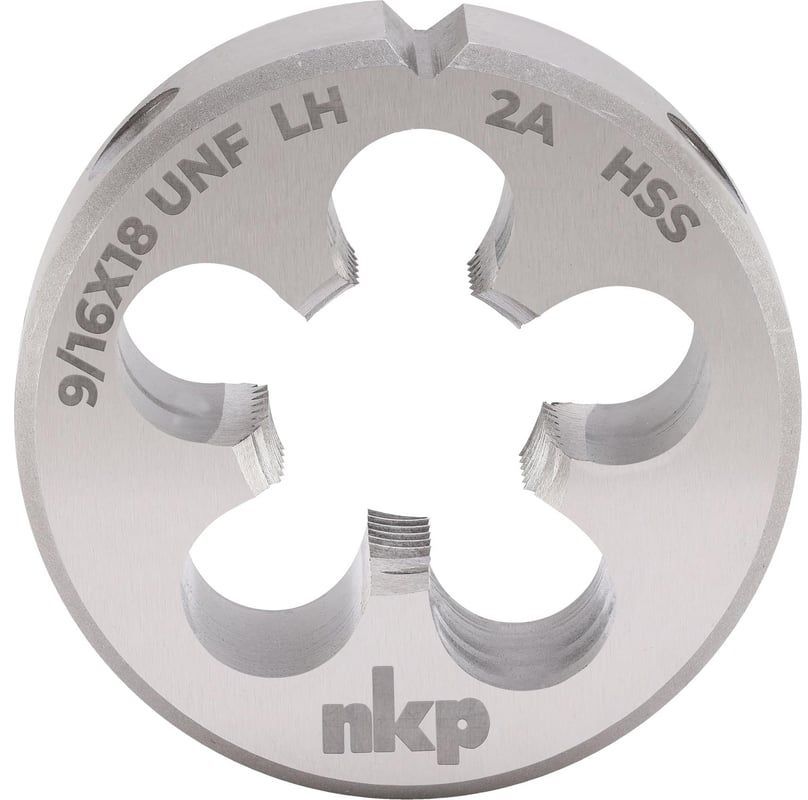

Плашка HSS DIN EN 22568 NKP, левая мелкая дюймовая резьба UNF

Дюймовая плашка NKP предназначена для нарезания и калибровки левой мелкой американской дюймовой резьбы UNF на прутках, винтах, шпильках и наружных поверхностях деталей. Подходит для обработки цветных металлов, пластика, углеродистой и низколегированной стали твердостью до 900 Н/мм². Представляет собой круглую гайку с резьбой, прорезанной сквозными осевыми стружечными канавками, которые образуют режущие грани. Имеет правое направление резьбы и  отверстия для выведения стружки.

Плашки, также известные как "лерки", применяются слесарями, сантехниками, газопроводчиками и могут использоваться как для ручной резки при помощи плашкодержателя с двумя рукоятками, так и для скоростной резки, зафиксированные на станке. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход. Размер плашки подбирается по наружному диаметру стержня.

Преимущества

• Инструмент изготовлен из качественной быстрорежущей стали HSS (аналог Р6М5).
• Подходит для обработки материалов твердостью до 900 Н/мм².
• Срезанный материал выводится через стружечные отверстия, что обеспечивает легкое нарезание чистой резьбы за один проход.
• Соответствует стандарту DIN EN 22 568.
• Формирует резьбу с угловым профилем 60° и полем допуска 2А.

Размеры

Размер резьбы, дюйм	Кол-во ниток на дюйм, шт	Шаг р, мм	Наружный диаметр D, мм	Высота h, мм	Кол-во стружечных канавок S, шт	Диаметр сечения d, мм
UNF 1/4	28	0,907	20	7	4	6,24
UNF 5/16	24	1,058	25	9	4	7,82
UNF 3/8	24	1,058	30	11	4	9,41
UNF 7/16	20	1,27	30	11	5	10,98
UNF 1/2	20	1,27	38	10	5	12,56
UNF 9/16	18	1,411	38	10	5	14,14
UNF 5/8	18	1,411	45	14	5	15,73
UNF 3/4	16	1,588	45	14	6	18,89

Применение

1. Выбранная деталь размечается и прочно фиксируется в тисках.
2. Для обеспечения лучшего врезания инструмента в металл напильником снимается фаска.
3. Плашка устанавливается в плашкодержателе, который оснащен стопорными винтами и двумя рукоятками.

4. Инструмент размещается перпендикулярно сверху изделия.Вращение производится по наружному диаметру заготовки.
5. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
6. В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.

Характеристики

• Тип резьбы
  Дюймовая UNF
• DIN
  EN 22 568
• Единицы измерения
  шт
• Материал
  Быстрорежущая сталь (HSS)
