Метчик машинный для глухих отверстий HSSE-G Silver DIN376 С/RSP35° GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы:
• стали и легированные сплавы до 1200 Н/мм2;
• нержавеющие стали до 1000 Н/мм2; VA-стали, INOX, V2A, V4A;
• чугун с пластинчатым графитом (GG) и с шаровидным графитом (GGG) до 1000 Н/мм2; серый чугун;
• чистый титан и титановые сплавы до 900 Н/мм2;
• чистый никель и никелевые сплавы до 900 Н/мм2;
• все алюминиевые сплавы;
• медь, медные сплавы и латунь; -
Резьба: метрическая от М12 до М24.
- Соответствует стандарту DIN 376.
- Направление резьбы: правая.
- Отверстие: глухое < 3 х d.
- Материал: быстрорежущая сталь HSSE-G.

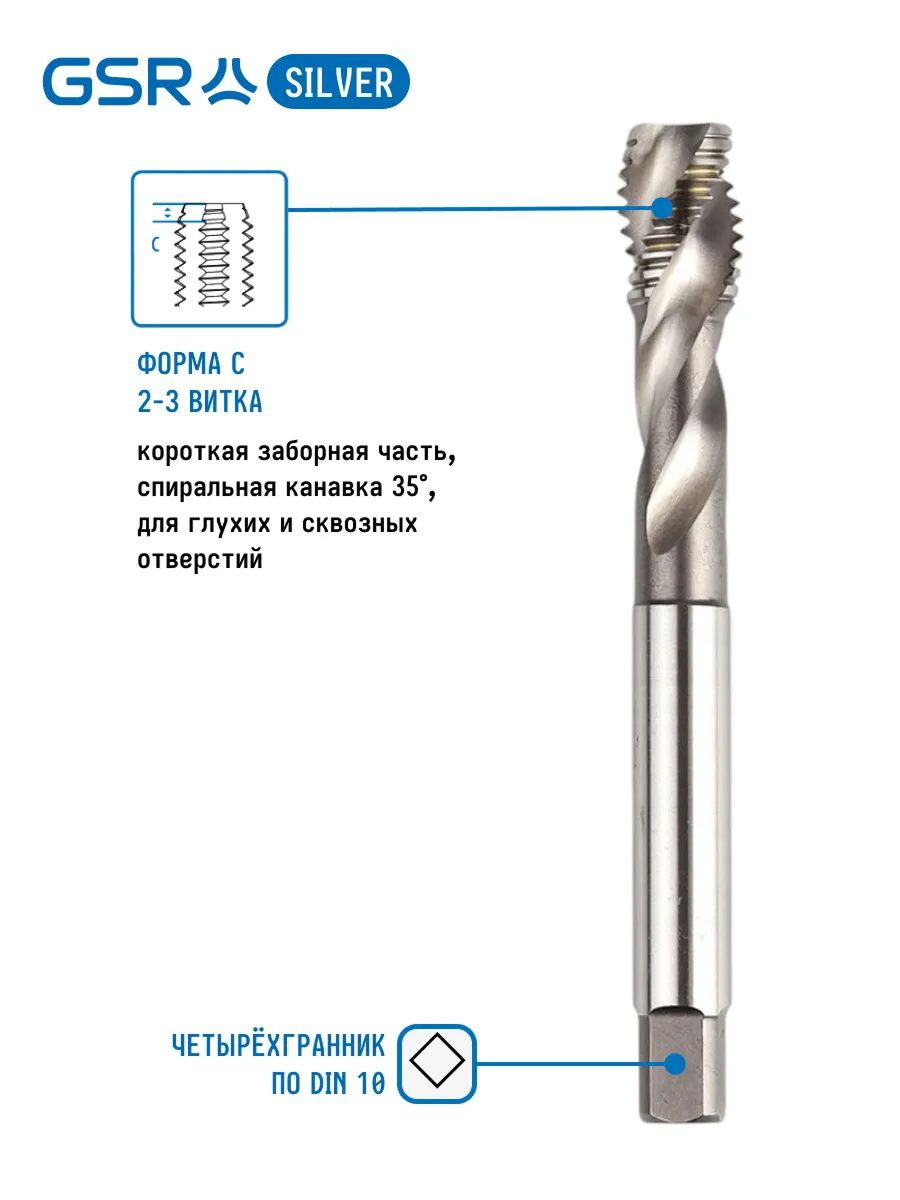

- Допуск: 6h, форма C/RSP 35°.
- Четырехгранник по DIN 10.
Машинный метчик DIN376 GSR - это высокопроизводительный режущий инструмент премиум-класса, разработанный для решения широкого спектра задач по нарезанию внутренней резьбы. Инструмент полностью соответствует немецкому стандарту качества DIN 376. Ключевым преимуществом метчика является его уникальная запатентованная геометрия режущей кромки. Эта инновация значительно снижает силы резания и обеспечивает эффективный отвод стружки, позволяя инструменту уверенно работать с материалами различной твердости и вязкости - от мягкого алюминия до высокопрочных легированных и нержавеющих сталей.

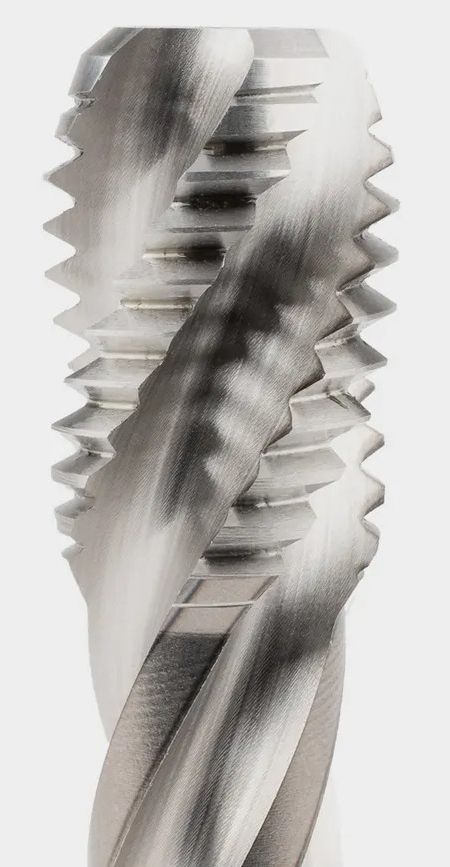

Метчик имеет исполнение C/RSP 35°, что означает наличие спиральной канавки для отвода стружки. Он специально ориентирован на глухие отверстия, так как стружка выводится из зоны резания назад (по спирали), предотвращая поломку инструмента и задиры на резьбе.
Универсальность по материалам
- Стали и легированные сплавы до 1200 Н/мм².
- Нержавеющие стали до 1000 Н/мм² (включая INOX, V2A, V4A).
- Чугун с пластинчатым (GG) и шаровидным графитом (GGG) до 1000 Н/мм², а также серый чугун.
- Титан и титановые сплавы до 900 Н/мм².
- Никель и никелевые сплавы до 900 Н/мм².
- Все алюминиевые сплавы, медь, медные сплавы и латунь.
Особенности
- Изготовлен из быстрорежущей стали HSSЕ-G, которая обладает высокой износостойкостью и способностью сохранять режущие свойства при нагреве.
- Стандарт DIN 376 определяет конструкцию хвостовика, что обеспечивает совместимость с большинством станков и патронов.
- Предназначен для работы в глухих отверстиях глубиной до 3×d, что характерно для большинства сквозных резьбовых соединений.

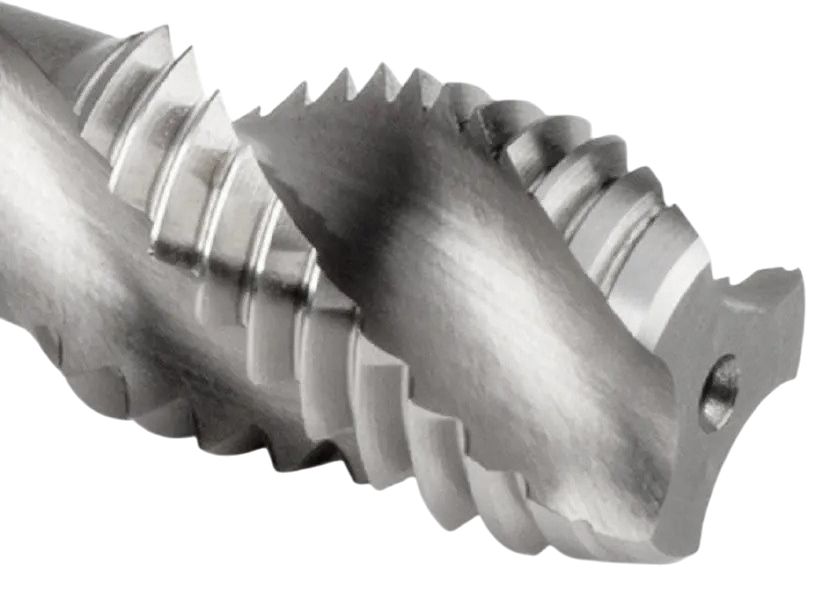

- Геометрия C/RSP (Rechtsspiral-Nut - правая спиральная канавка) с углом подъема 35° предотвращает заклинивание стружки в отверстии и улучшает качество поверхности резьбы.
- Четырехгранный хвостовик выполнен по стандарту DIN 10 для надежной фиксации в приводе.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника а, мм | Артикул |
| М12 | 1,75 | 10,2 | 110 | 28 | 9 | 7 | 09003250 |
| М14 | 2 | 12 | 110 | 30 | 11 | 9 | 09003260 |
| М16 | 2 | 14 | 110 | 32 | 12 | 9 | 09003270 |
| М18 | 2,5 | 15,5 | 125 | 34 | 14 | 11 | 09003280 |
| М20 | 2,5 | 17,5 | 140 | 34 | 16 | 12 | 09003290 |
| М22 | 2,5 | 19,5 | 140 | 34 | 18 | 14,5 | 09003300 |
| М24 | 3 | 21 | 160 | 38 | 18 | 14,5 | 09003310 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN376
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
