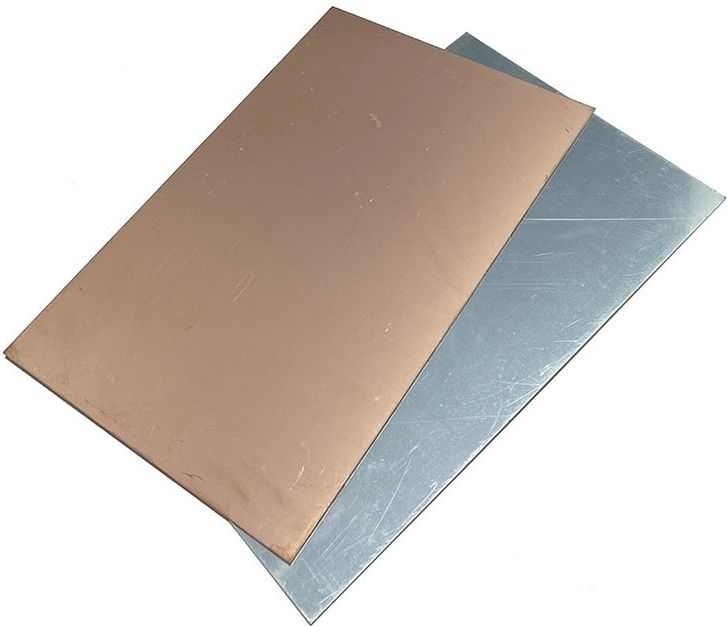

Алюминий фольгированный 1х200х300 мм

Теплопроводящая изолирующая подложка 1х200х300 мм на алюминиевой основе с внешним фольгированным слоем представляет собой многослойную композицию, предназначенную для эффективного отвода тепла от электронных компонентов с одновременной электрической изоляцией. Она состоит из алюминиевой основы и слоя тонкой фольги, между которыми расположен керамический теплопроводящий изолятор. Этот материал используется в случаях, когда необходимо обеспечить теплоотвод от элементов печатных плат, силовых полупроводников или других устройств, но при этом исключить электрический контакт между ними и радиатором или корпусом.

Конструкция и состав материала

Материал имеет трёхслойную структуру. Нижним, несущим слоем служит пластина из алюминиевого сплава, выполняющая роль теплораспределителя. На неё через термоинтерфейс закреплён слой керамического изолятора с высокой теплопроводностью. Верхний слой представляет собой тонкую алюминиевую фольгу толщиной около 0,035 мм, которая служит монтажной площадкой для электронных компонентов. Ключевая функция керамической прослойки заключается в обеспечении высокой теплопередачи при полной диэлектрической прочности, что предотвращает короткое замыкание между платой и металлическим основанием, сохраняя при этом минимальное тепловое сопротивление на пути от чипа к радиатору.

Назначение и применение

Основное назначение материала — организация эффективного и безопасного теплоотвода в электронных устройствах, где компоненты находятся под напряжением и требуют гальванической развязки от охлаждающей массы. Он применяется в качестве готовых теплоотводящих подложек под мощные транзисторы, диодные сборки, микропроцессоры в импульсных блоках питания, светодиодных драйверах, автомобильной и промышленной электронике. Пластина размером 1х200х300 мм удобна для раскроя под конкретные элементы. Монтаж осуществляется приклеиванием или механическим креплением компонента к фольгированной стороне подложки. Затем алюминиевая основа подложки устанавливается на теплоотводящую поверхность (радиатор, корпус, холодную пластину.

Размеры

Характеристики

• Единицы измерения
  шт
• Толщина (мм)
  1
• Штрих код
