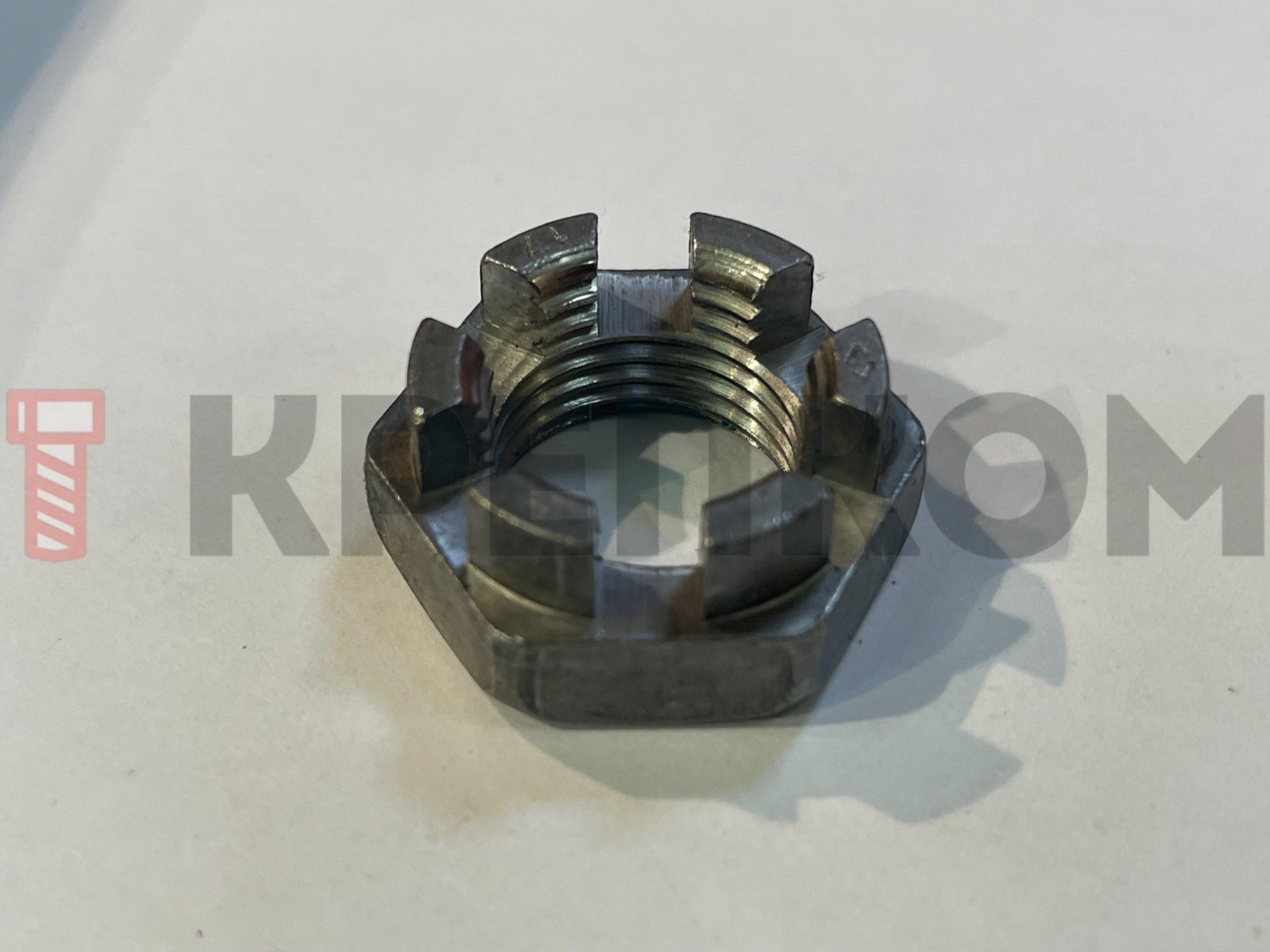

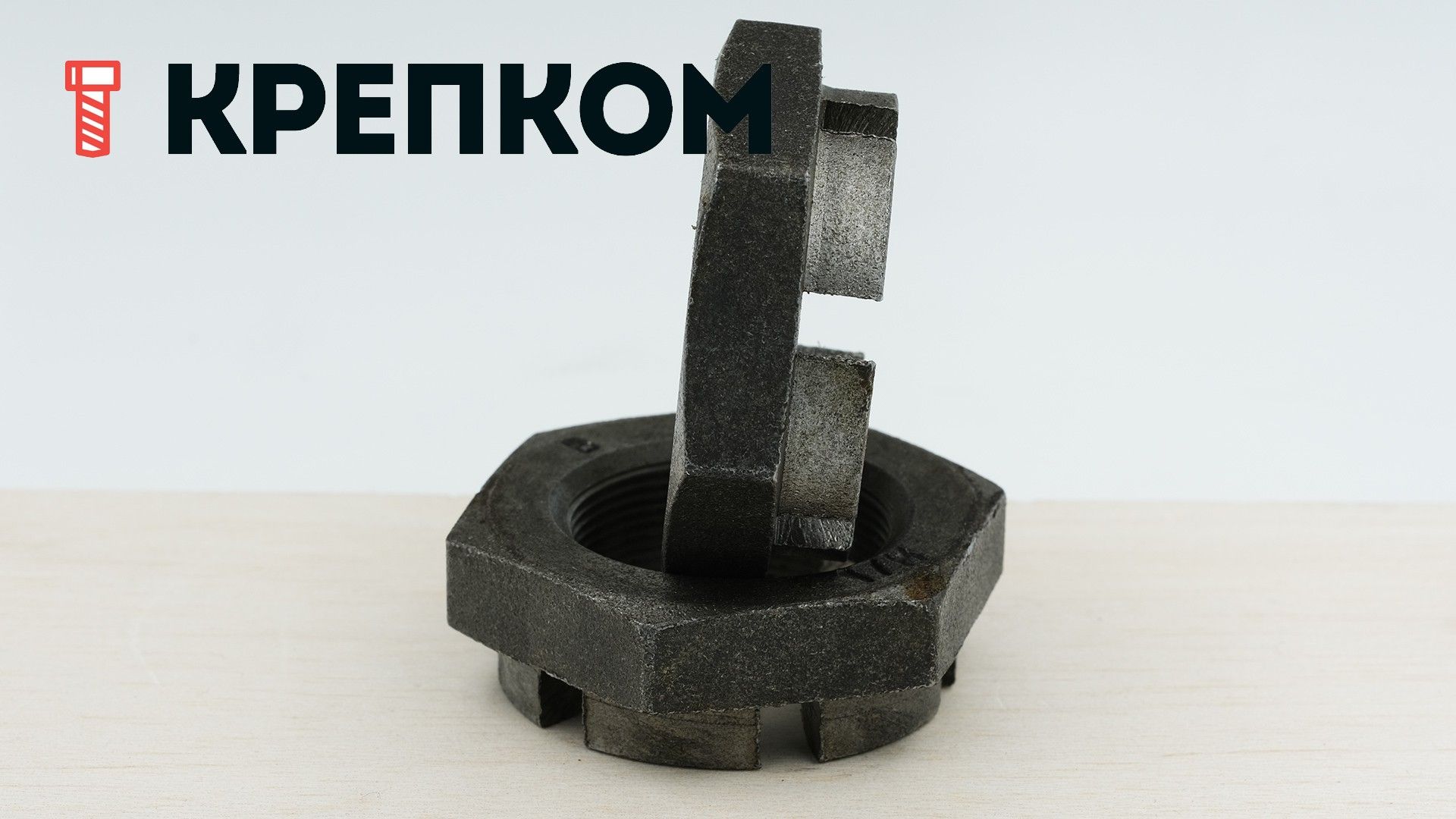

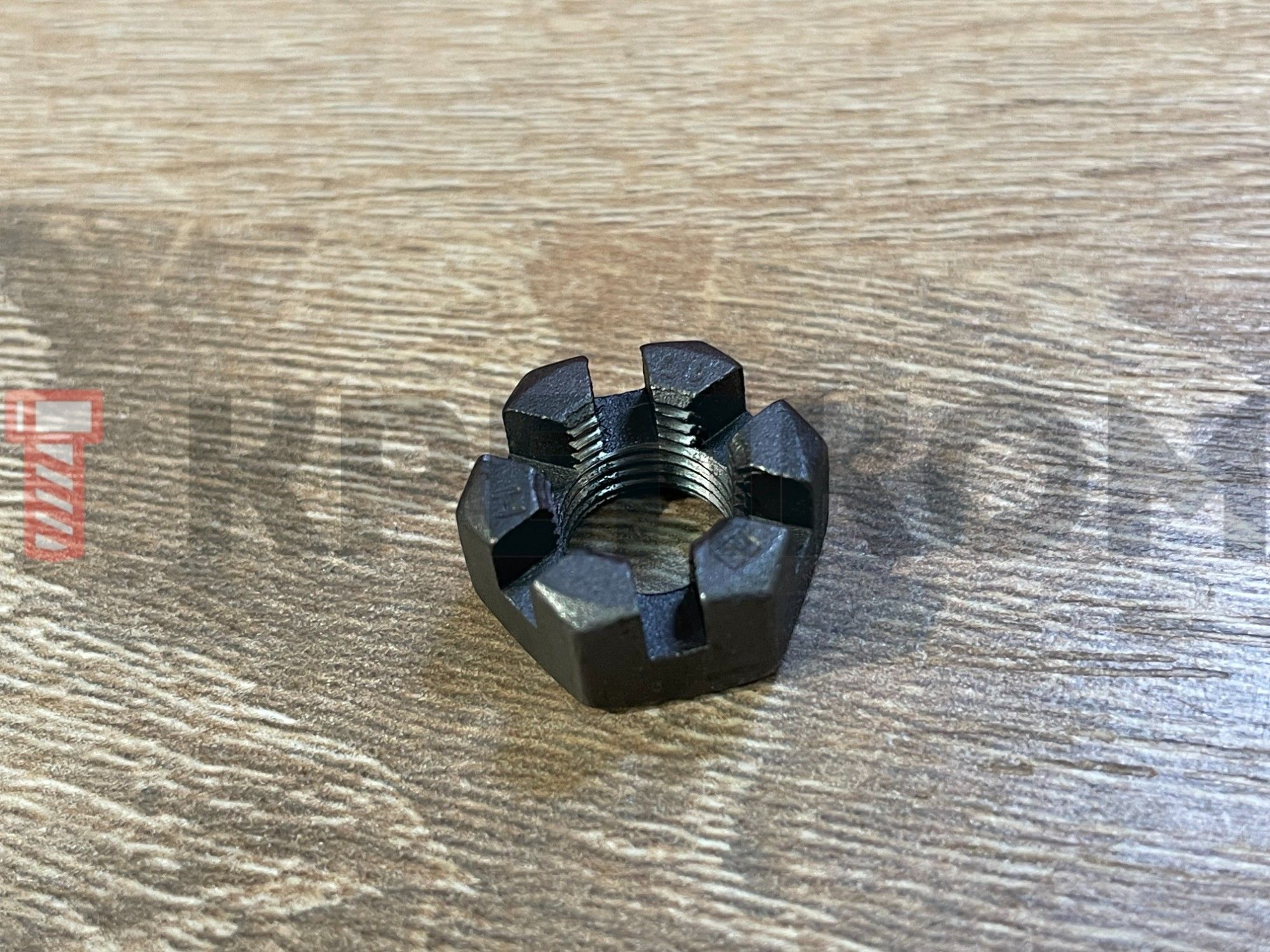

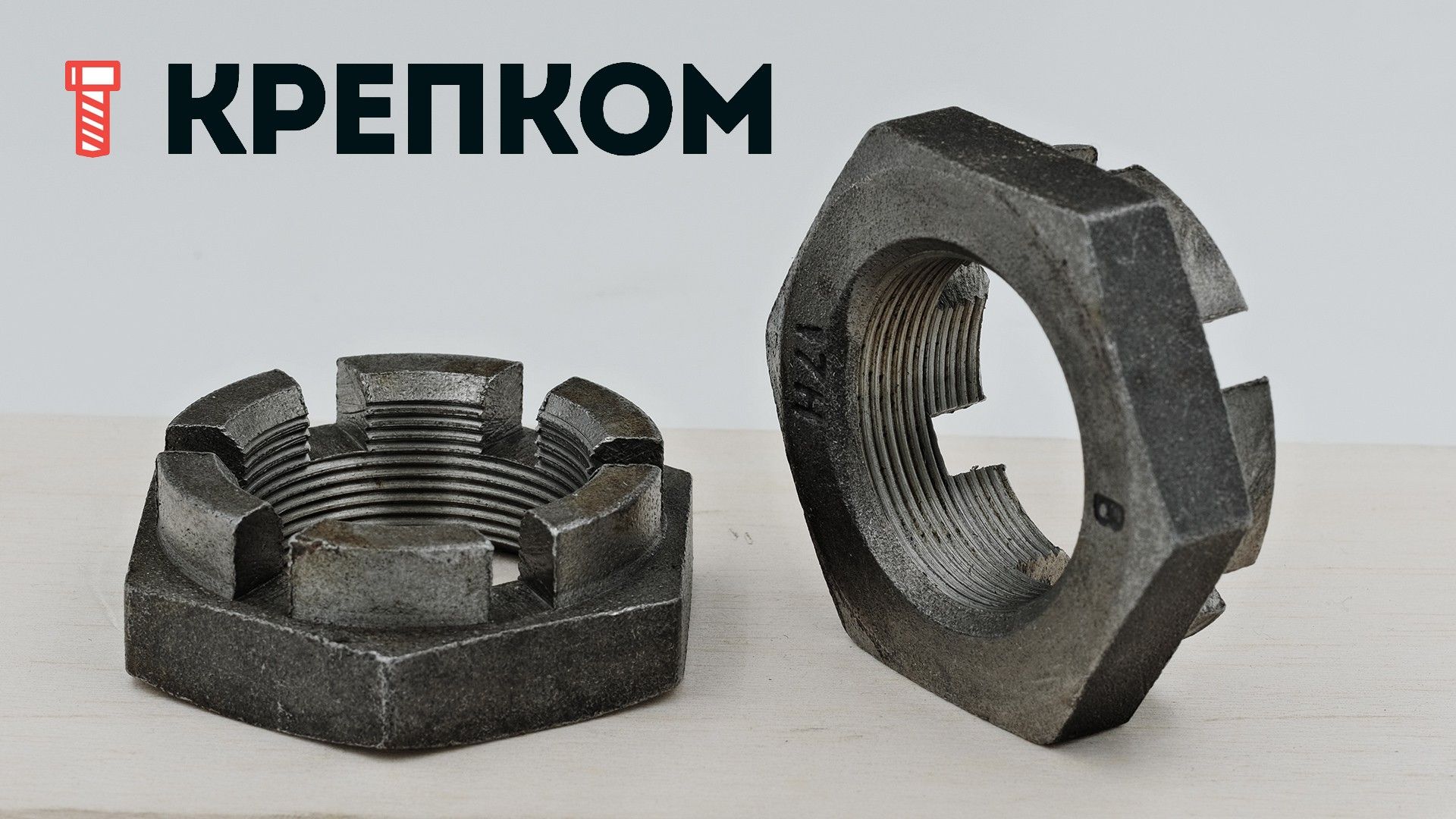

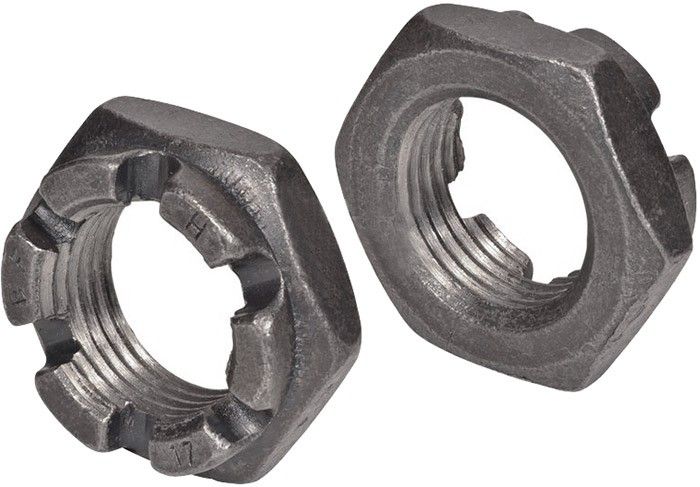

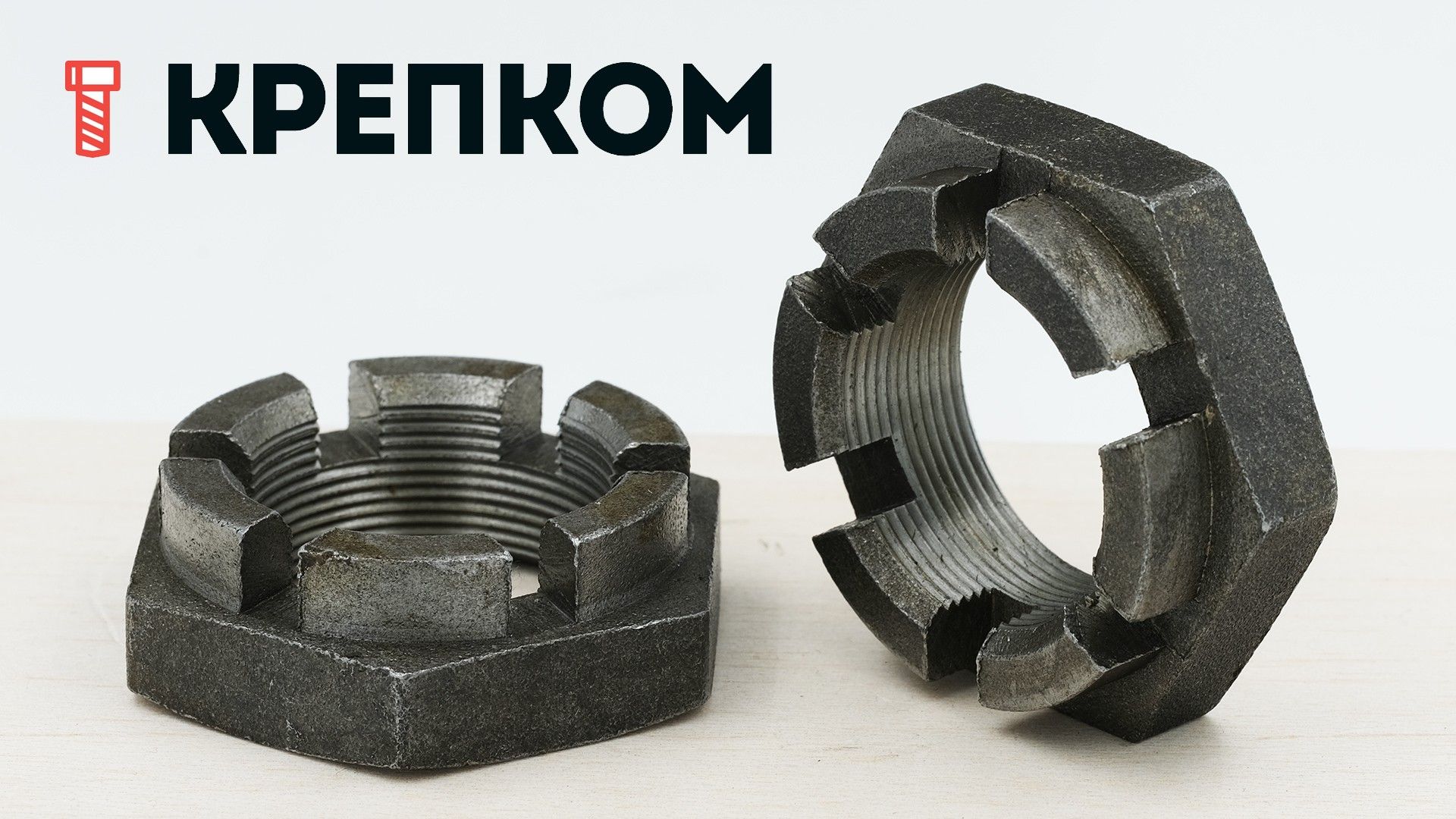

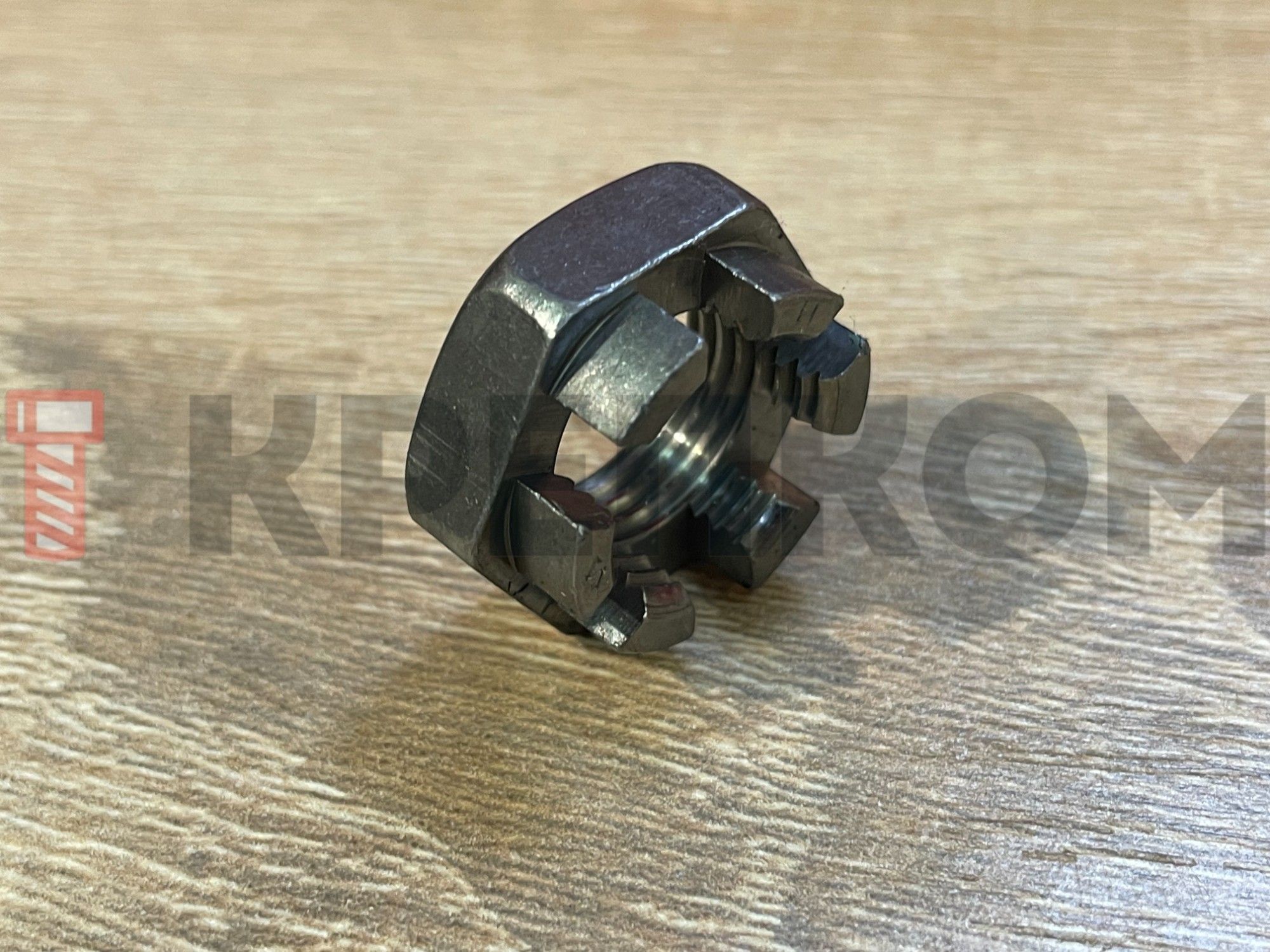

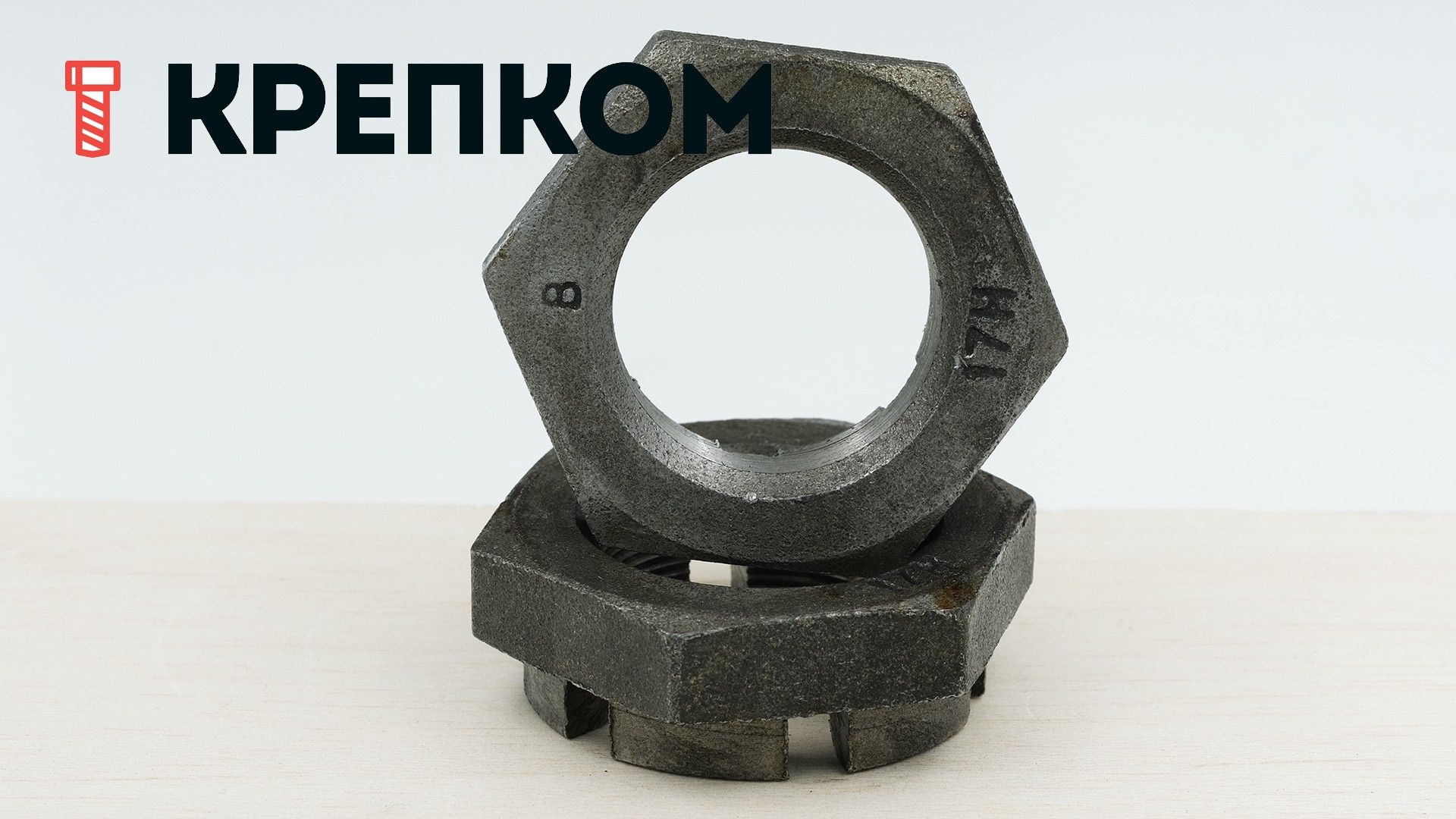

Гайка корончатая (прорезная) низкая с мелкой резьбой DIN 937, сталь 17Н
Код товара: WN00103361
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Илья
7 (921) 940-96-02- Для фиксации на болтах и валах с помощью шплинтов или контровочной проволоки.
- Предотвращает ослабление затяжки и отвинчивание от вибрации.
- Стандарт: DIN 937, низкая форма
- Два варианта исполнения: 1 – прорезная (≤М10), 2 – корончатая (≥М12).
- Метрическая резьба диаметром от 6 до 52 мм.
- Мелкий шаг позволяет совместить прорези с отверстием под шплинт без существенного изменения усилия затяжки.
- Класс точности: А (высокий) для ≤M16, В (средний) для >M16.
- Сталь, класс прочности 17Н (твердость по Виккерсу 170 HV).
- Уменьшенная высота для установки в ограниченных пространствах или на коротких концах стержней.
- Используется в сухих климатических условиях, без повышенных требований к внешнему виду изделия.
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Гайка корончатая М8х1 DIN 937, сталь 17Н
Диаметр резьбы
М8
Шаг резьбы (мм)
1
Высота гайки (мм)
8
Размер под ключ (мм)
13
Диаметр резьбы
М8
М8
Шаг резьбы (мм)
1
1
Высота гайки (мм)
8
8
Размер под ключ (мм)
13
13
170
шт
Цена обновляется
1 шт
Гайка корончатая М10х1 DIN 937, сталь 17Н
Диаметр резьбы
М10
Шаг резьбы (мм)
1
Высота гайки (мм)
9
Размер под ключ (мм)
17
Диаметр резьбы
М10
М10
Шаг резьбы (мм)
1
1
Высота гайки (мм)
9
9
Размер под ключ (мм)
17
17
550
шт
Цена обновляется
1 шт
Гайка корончатая М10х1,25 DIN 937, сталь 17Н
Диаметр резьбы
М10
Шаг резьбы (мм)
1,25
Высота гайки (мм)
9
Размер под ключ (мм)
17
Диаметр резьбы
М10
М10
Шаг резьбы (мм)
1,25
1,25
Высота гайки (мм)
9
9
Размер под ключ (мм)
17
17
Цена обновляется
1 шт
Гайка корончатая М12х1,25 DIN 937, сталь 17Н
Диаметр резьбы
М2
Шаг резьбы (мм)
1,25
Высота гайки (мм)
10
Размер под ключ (мм)
19
Диаметр резьбы
М2
М2
Шаг резьбы (мм)
1,25
1,25
Высота гайки (мм)
10
10
Размер под ключ (мм)
19
19
170
шт
Цена обновляется
1 шт
Гайка корончатая М12х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М12
Шаг резьбы (мм)
1,5
Высота гайки (мм)
10
Размер под ключ (мм)
19
Диаметр резьбы
М12
М12
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
10
10
Размер под ключ (мм)
19
19
512
шт
Цена обновляется
1 шт
Гайка корончатая М14х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М14
Шаг резьбы (мм)
1,5
Высота гайки (мм)
11
Размер под ключ (мм)
22
Диаметр резьбы
М14
М14
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
11
11
Размер под ключ (мм)
22
22
493
шт
Цена обновляется
1 шт
Гайка корончатая М16х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М16
Шаг резьбы (мм)
1,5
Высота гайки (мм)
12
Размер под ключ (мм)
24
Диаметр резьбы
М16
М16
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
12
12
Размер под ключ (мм)
24
24
20
шт
Цена обновляется
1 шт
Гайка корончатая М18х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М18
Шаг резьбы (мм)
1,5
Высота гайки (мм)
13
Размер под ключ (мм)
27
Диаметр резьбы
М18
М18
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
13
13
Размер под ключ (мм)
27
27
67
шт
Цена обновляется
1 шт
Гайка корончатая М20х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М20
Шаг резьбы (мм)
1,5
Высота гайки (мм)
13
Размер под ключ (мм)
30
Диаметр резьбы
М20
М20
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
13
13
Размер под ключ (мм)
30
30
202
шт
189
руб.
1 шт
Гайка корончатая М22х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М22
Шаг резьбы (мм)
1,5
Высота гайки (мм)
15
Размер под ключ (мм)
32
Диаметр резьбы
М22
М22
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
15
15
Размер под ключ (мм)
32
32
44
шт
Цена обновляется
1 шт
Гайка корончатая М24х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М24
Шаг резьбы (мм)
1,5
Высота гайки (мм)
15
Размер под ключ (мм)
36
Диаметр резьбы
М24
М24
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
15
15
Размер под ключ (мм)
36
36
831
шт
Цена обновляется
1 шт
Гайка корончатая М24х2 DIN 937, сталь 17Н
Диаметр резьбы
М24
Шаг резьбы (мм)
2
Высота гайки (мм)
15
Размер под ключ (мм)
36
Диаметр резьбы
М24
М24
Шаг резьбы (мм)
2
2
Высота гайки (мм)
15
15
Размер под ключ (мм)
36
36
8
шт
Цена обновляется
1 шт
Гайка корончатая М26х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М26
Шаг резьбы (мм)
1,5
Высота гайки (мм)
30
Размер под ключ (мм)
41
Диаметр резьбы
М26
М26
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
30
30
Размер под ключ (мм)
41
41
15
шт
Цена обновляется
1 шт
Гайка корончатая М27х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М27
Шаг резьбы (мм)
1,5
Высота гайки (мм)
17
Размер под ключ (мм)
41
Диаметр резьбы
М27
М27
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
17
17
Размер под ключ (мм)
41
41
15
шт
435
руб.
1 шт
Гайка корончатая М27х2 DIN 937, сталь 17Н
Диаметр резьбы
М27
Шаг резьбы (мм)
2
Высота гайки (мм)
17
Размер под ключ (мм)
41
Диаметр резьбы
М27
М27
Шаг резьбы (мм)
2
2
Высота гайки (мм)
17
17
Размер под ключ (мм)
41
41
18
шт
Цена обновляется
1 шт
Гайка корончатая М28х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М28
Шаг резьбы (мм)
1,5
Высота гайки (мм)
30
Размер под ключ (мм)
41
Диаметр резьбы
М28
М28
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
30
30
Размер под ключ (мм)
41
41
10
шт
Цена обновляется
1 шт
Гайка корончатая М30х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М30
Шаг резьбы (мм)
1,5
Высота гайки (мм)
18
Размер под ключ (мм)
46
Диаметр резьбы
М30
М30
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
18
18
Размер под ключ (мм)
46
46
28
шт
Цена обновляется
1 шт
Гайка корончатая М30х2 DIN 937, сталь 17Н
Диаметр резьбы
М30
Шаг резьбы (мм)
2
Высота гайки (мм)
18
Размер под ключ (мм)
46
Диаметр резьбы
М30
М30
Шаг резьбы (мм)
2
2
Высота гайки (мм)
18
18
Размер под ключ (мм)
46
46
7
шт
Цена обновляется
1 шт
Гайка корончатая М32х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М32
Шаг резьбы (мм)
1,5
Высота гайки (мм)
20
Размер под ключ (мм)
50
Диаметр резьбы
М32
М32
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
20
20
Размер под ключ (мм)
50
50
9
шт
5019
руб.
1 шт
Гайка корончатая М33х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М33
Шаг резьбы (мм)
1,5
Высота гайки (мм)
20
Размер под ключ (мм)
50
Диаметр резьбы
М33
М33
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
20
20
Размер под ключ (мм)
50
50
Цена обновляется
1 шт
Гайка корончатая М35х1,5 DIN 937, сталь 17Н
Диаметр резьбы
М35
Шаг резьбы (мм)
1,5
Высота гайки (мм)
20
Размер под ключ (мм)
55
Диаметр резьбы
М35
М35
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
20
20
Размер под ключ (мм)
55
55
3
шт
Цена обновляется
1 шт
Показать ещё
1 - 21 из 31 размеров
- 1
- 2
Корончатая низкая гайка с мелкой резьбой DIN 937 – это стопорный крепеж, который используется с болтами и шпильками, на резьбовом конце которых просверлено отверстие под шплинт DIN 94 или DIN 11024. Шплинтованное резьбовое соединение обретает стойкость к самопроизвольному отвинчиванию, причем эффективность стопорения не снижается под действием вибрации и с течением времени.
Шестигранная корончатая гайка изготовлена из стали 17Н (твердость по Виккерсу 170 HV), без антикоррозийного покрытия. Она имеет 6 широких пазов, вырезанных на одном конце и удаленных друг от друга на 60°. Мелкая резьба нанесена на всю внутреннюю поверхность, включая зубчатую часть. Уменьшенная высота позволяет входить в зацепление с короткими концами стержней.

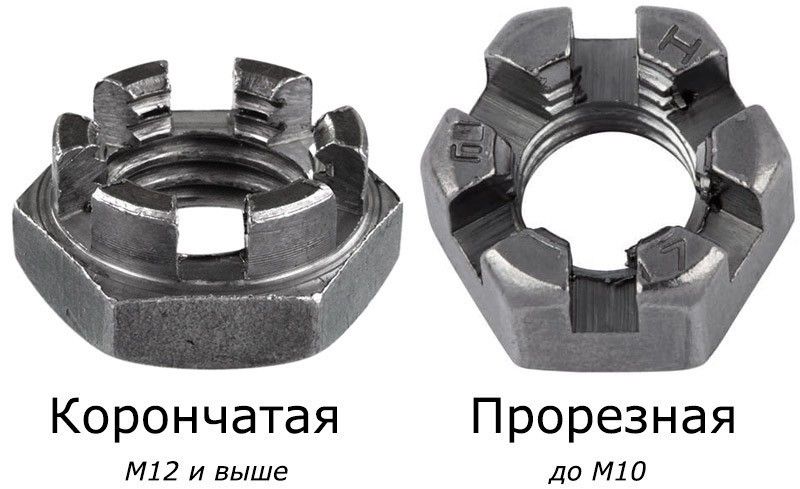

В зависимости от диаметра резьбы она имеет разную форму:

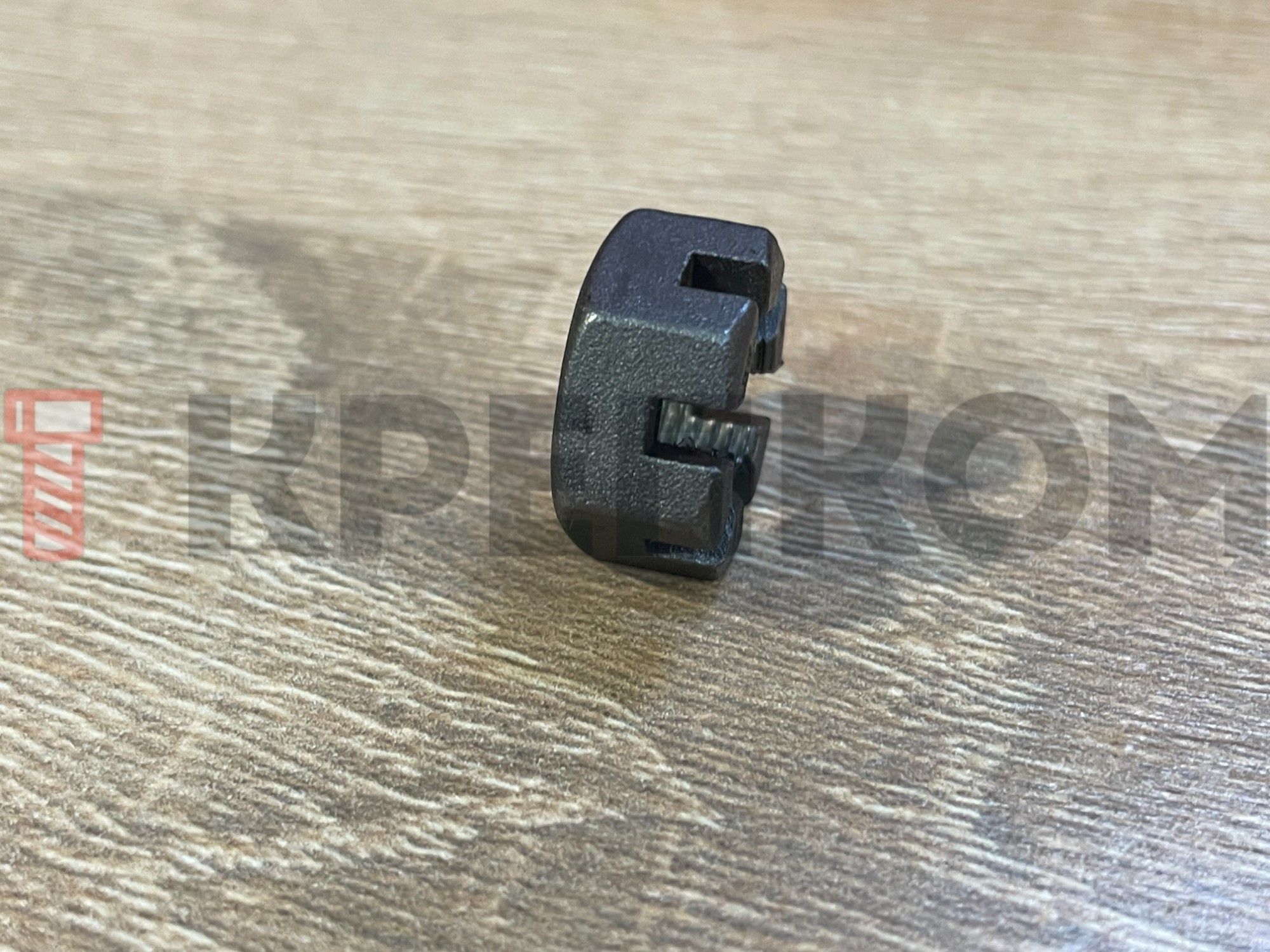

- Прорезная - с радиальными выемками в теле шестигранника (для М4 - М10).

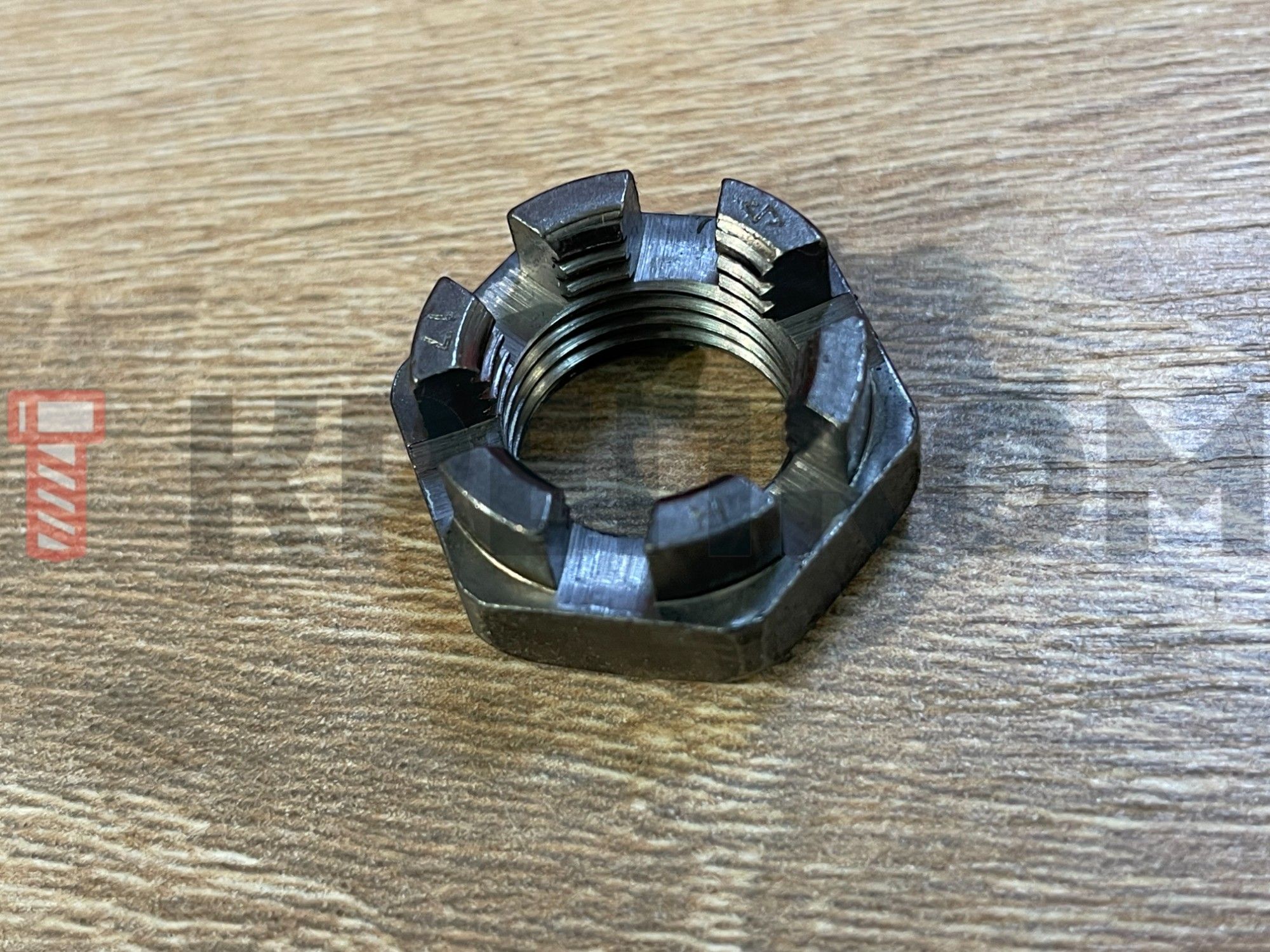

- Корончатая - с цилиндрической зубчатой вершиной (для М12 и выше), диаметр которой немного меньше шестигранного профиля.

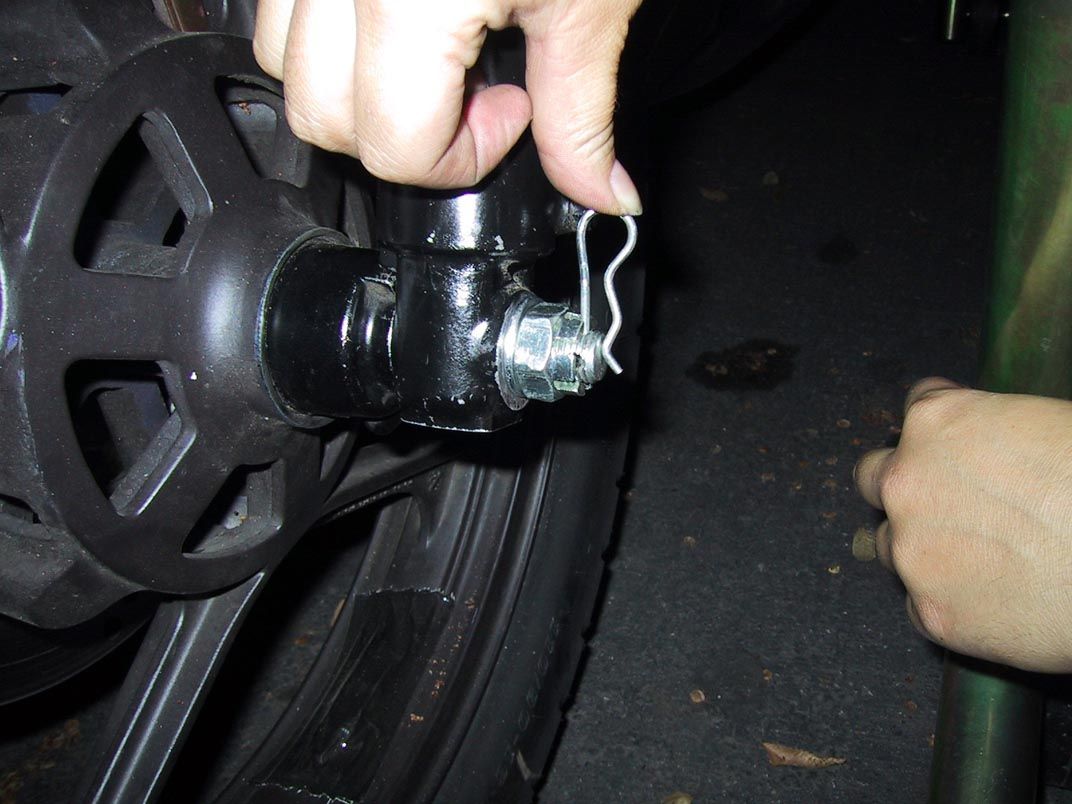

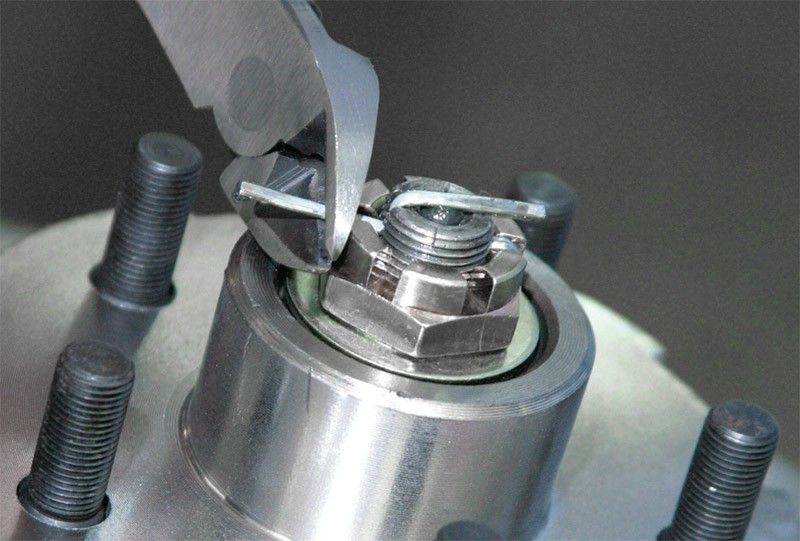

Последовательность установки:
Гайка с прорезями под шплинт затягивается до желаемого значения, затем поворачивается по или против часовой стрелки до 30°, чтобы совместить ближайшую прорезь со сквозным отверстием в болте или шпильке. Затем шплинт или, возможно, страховочная проволока, вставляется в отверстие через противоположные прорези.
Где используется?
Гайки корончатые и прорезные низкие с мелким шагом применяются в соединениях с низким крутящим моментом, например для фиксации колесного подшипника на шпинделе. Они не используются, когда требуется определенный предварительный натяг, так как для совмещения пазов приходится либо сильнее затянуть стопорную гайку, либо ослабить ее, а это не позволяет «точно настроить» крутящий момент.
Аналоги DIN 937:
- ГОСТ 5919-73 (М6 - М48)
- ГОСТ 5933-73 (М6 - М48)
- ГОСТ 5935-73 (М8 - М48)
- DIN 979 (М6 - М52)
- EN ISO 7038 (М8 - М52)
Размеры:
|
Резьба*шаг |
Диаметр коронки de (max) | Высота гайки m | Ширина прорези гайки под шплинт n (min) | Размер гайки под ключ S | Расстояние от опорной поверхности до основания прорези w (max) | Шплинт | |
| М8х1 | - | - | 8 | 2,5 | 13 | 4,5 | 2х16 |
| М10х1 | М10х1,25 | - | 9 | 2,8 | 17 | 5 | 2,5х20 |
| М12х1,5 |
М12х1,25 |
17 | 10 | 3,5 | 19 | 6 | 3,2х22 |
| М14х1,5 | - | 19 | 11 | 3,5 | 22 | 7 | 3,2х25 |
| М16х1,5 | - | 22 | 12 | 4,5 | 24 | 7 | 4х28 |
| М18х1,5 |
М18х2 |
25 | 13 | 4,5 | 27 | 8 | 4х32 |
| М20х1,5 |
М20х2 |
28 | 13 | 4,5 | 30 | 8 | 4х36 |
| М22х1,5 |
М22х2 |
30 | 15 | 5,5 | 32 | 9 | 5х36 |
| М24х1,5 | М24х2 | 34 | 15 | 5,5 | 36 | 9 | 5х40 |
| М26х1,5* | - | 38 | 30 | 5,5 | 41 | 22 | 5х50 |
| М27х1,5 | М27х2 | 38 | 17 | 5,5 | 41 | 11 | 5х45 |
| М28х1,5* | - | 38 | 30 | 5,5 | 41 | 22 | 5х50 |
| М30х1,5 | - | 42 | 18 | 7 | 46 | 11 | 6,3х50 |
| М32х1,5* | - | 46 | 20 | 7 | 50 | 13 | 6х60 |
| М33х1,5 | - | 46 | 20 | 7 | 50 | 13 | 6,3х56 |
| М35х1,5* | - | 50 | 20 | 7 | 55 | 13 | 6х65 |
| М36х1,5 | М36х3 | 50 | 20 | 7 | 55 | 13 | 6,3х63 |
| М39х1,5 | М39х3 | 55 | 22 | 7 | 60 | 13 | 6,3х71 |
| М40х1,5* | - | 55 | 22 | 7 | 60 | 13 | 6х70 |
| М42х1,5 | М42х3 | 58 | 23 | 9 | 65 | 14 | 8х71 |
| М48х1,5 | М48х3 | 65 | 25 | 9 | 75 | 16 | 8х80 |
| М52х3 | - | 70 | 27 | 9 | 80 | 18 | 8х90 |
все размеры указаны в мм
* - размер не входит в официальный стандарт DIN 937
Характеристики
-
Тип гайкиКорончатая / С мелким шагом
-
DIN937
-
ГОСТ5919-73
-
ISO7038
-
Единицы измеренияшт
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon thin slotted and castle nuts with fine thread, 17h
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
