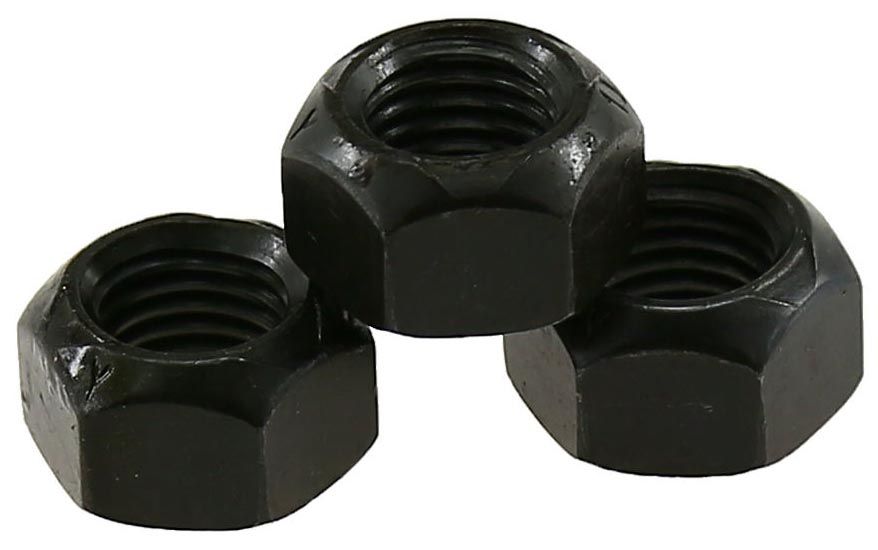

Гайка самоконтрящаяся М20 DIN 980 (Form V), класс прочности 8, сталь без покрытия

Гайка самоконтрящаяся М20 DIN 980 формы V с резьбовой блокировкой используется в узлах крепления, подверженных вибрации и требующих повышенной стойкости к отвинчиванию. Находит свое распространение в сфере машиностроения совместно с метрическими шестигранными болтами и винтами с цилиндрической головкой, применяется с такелажными точками подъема (рым-болтами) в сквозных отверстиях.

Принцип стопорения

Блокирующее действие создается за счет эллиптически деформированного внутреннего отверстия в верхней части, что требует увеличенного крутящего момента при установке для преодоления сопротивления. При затяжке нити резьбы сопрягаемого болта зажимаются в искаженной части стопорной гайки, что делает соединение менее подверженным ослаблению из-за вибрации.

Самоблокирующаяся гайка навинчивается той стороной, где находится недеформированный участок резьбы. Из-за упругого характера деформации она может быть использована многократно. В отличие от аналога с неметаллической вставкой, может применяться при более высоких температурах.

Материал

Высокопрочная стопорная гайка 8 кл. изготовлена из углеродистой стали, упрочнена закалкой и отпуском. Она должна сопрягаться с болтом эквивалентного класса прочности 8.8, что позволяет получить резьбовое соединение, способное подвергаться затягиванию до величины напряжения болта, которая равна пределу его текучести (640 Н/мм²) без срыва резьбы.

Аналоги DIN 980:

• ISO 7042 (М5 - М36), высокие
• ISO 7719 (М5 - М36)
• ISO 10513 (М8х1 - М36х3), высокие, мелкая резьба
• DIN 6925 (М3 - М36), мелкая и крупная
• ГОСТ Р 50272-92 (М5 - М36)


Размеры

Характеристики

• Тип гайки
  Самоконтрящаяся
• DIN
  980
• ГОСТ
  50272-92
• ISO
  7042
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  2,5
• Единицы измерения
  шт
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  8
• Артикул
  980 20 8 V бп
• Материал
  Сталь
