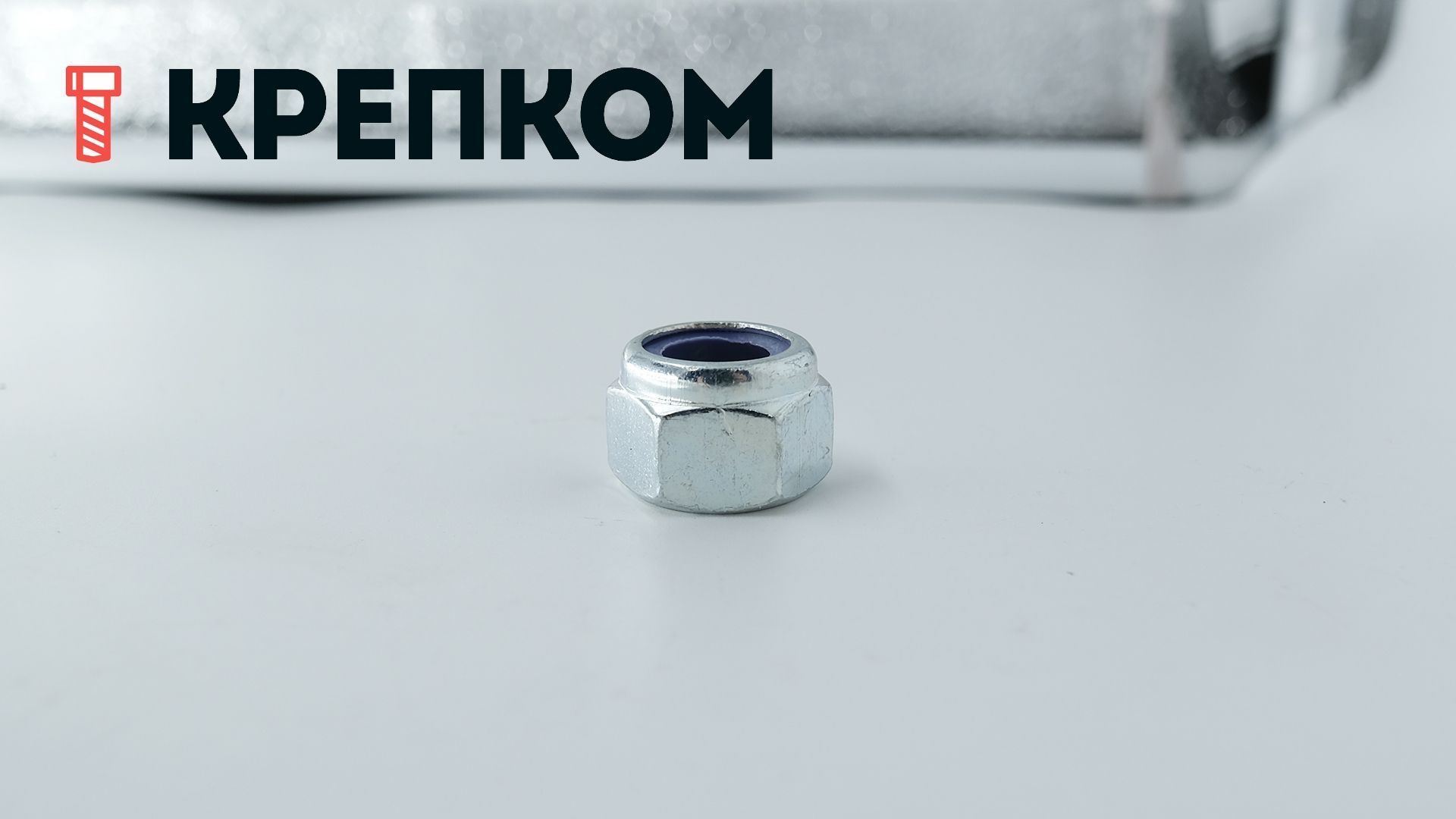

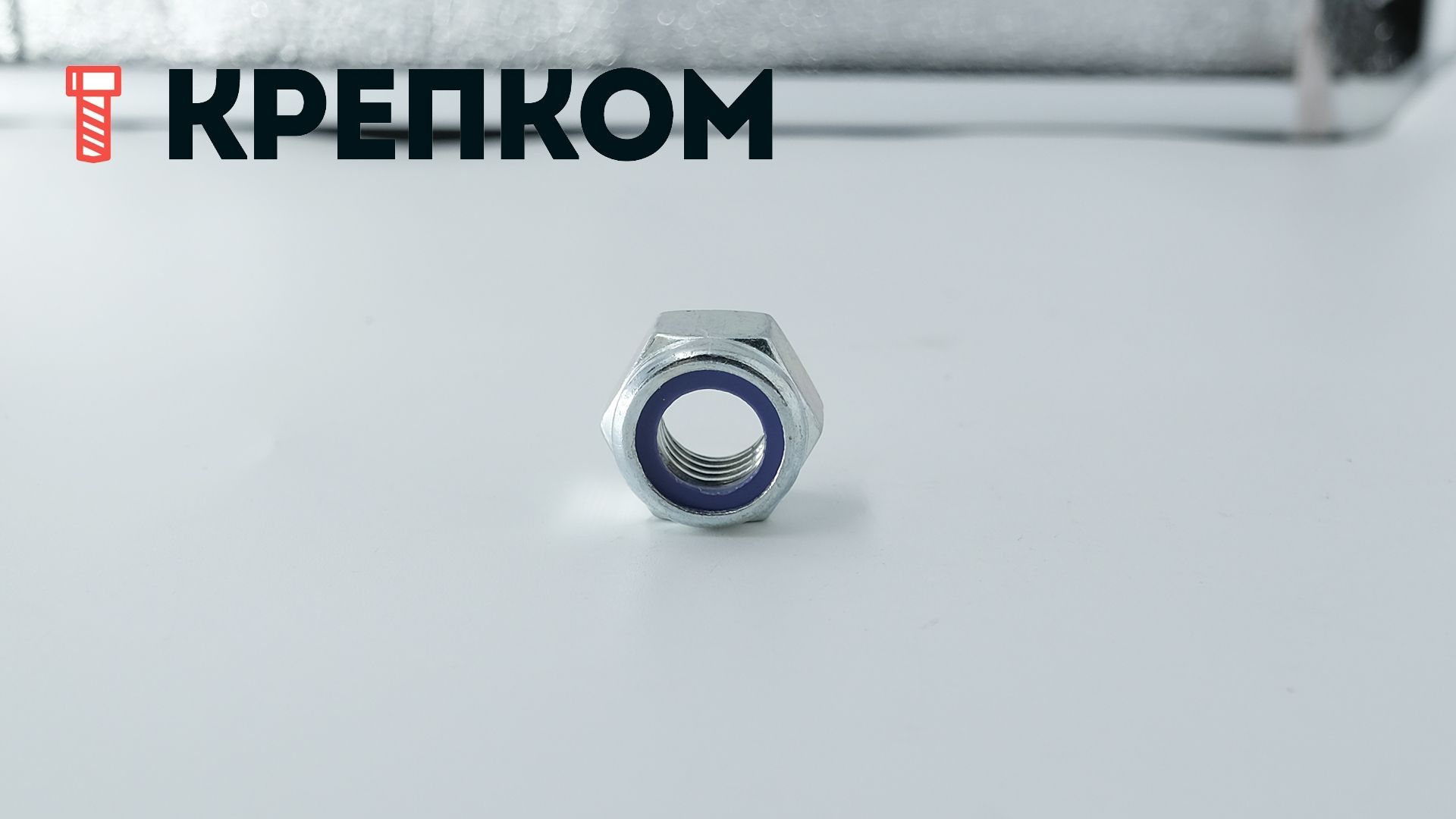

Гайка самоконтрящаяся с мелкой резьбой DIN 982, класс прочности 8, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Высокопрочный крепеж с функцией самостопорения на сопрягаемой резьбе.
- Мощный стопорящий эффект резьбовой пары обеспечивается упругим нейлоновым вкладышем.
- Стандарт: DIN 982, высокая шестигранная форма.
- Резьба метрическая мелкая, поле допуска 6H.
- Класс точности: А (≤M16), В (>M16).
- Класс прочности 8 (наибольший класс сопрягаемого болта, винта, шпильки – 8.8).
- Небольшой резьбовой шаг обеспечивает лучшее уплотнение и повышает стойкость соединения к вибрации.
- Оцинковка гальваническим способом продлевает срок службы в условиях нормальной и переменной влажности.
- Кольцо из полиамида устойчиво к деформационным нагрузкам, износу, старению и растрескиванию.
- Температура эксплуатации: от -50 до +120°С.
- Возможность многоразового использования (с контролем степени износа неметаллической вставки).
руб.
руб.
руб.
руб.
руб.
Cамостопорящаяся шестигранная гайка с нейлоновым кольцом DIN 982 – это разновидность высокопрочной контргайки с неметаллической вставкой, которая способна надежно защитить болтовое соединение от самоотвинчивания при воздействии на него вибрационных нагрузок. Мелкая резьба и увеличенная высота повышают эффективность блокировки и надежность крепления. Она используется в соединениях с болтами и шпильками класса прочности 8.8. Пластиковое кольцо предотвращает самопроизвольное откручивание гайки, а так же обеспечивает герметичность резьбы. При использовании шестигранной самоконтрящейся гайки с нейлоновым вкладышем, отпадает необходимость применения антивибрационных шайб и других стопорных элементов в виде контргаек или шплинтов.
Принцип действия
Внутренний диаметр вкладыша немного меньше, чем номинальный диаметр сопрягаемого болта. При свинчивании резьба болта не врезается в нейлон, однако благодаря своим эластичным свойствам он упруго деформируется и обеспечивает фиксацию высокой самоконтрящейся гайки за счет увеличения трения, вызванного радиальной силой сжатия.
Аналоги DIN 982
- DIN 985 (М3 - М48), низкая
- ISO 10512 (М8х1 - М36х2), с мелкой резьбой
- DIN 6924 (М3 - М48)
- ISO 7040 (М3 - М36)
- ГОСТ Р 50273-92 (М3 - М36)
Размеры
| Резьба, d | M12 | M16 | М20 | |
| Шаг резьбы | 1,25 | 1,5 | 1,5 | |
| Размер, da | min. | 12 | 16 | 20 |
| max. | 13 | 17,3 | 21,6 | |
| Размер, dw | min. | 17,4 | 22,5 | 27,7 |
| Расстояние между гранями, e | min. | 21,1 | 26,75 | 32,95 |
| Общая высота, h | nominal= max. | 14 | 18 | 22 |
| min. | 13,64 | 17,3 | 20,7 | |
| Высота резьбовой части, m | min. | 10,37 | 14,1 | 16,9 |
| Размер, m´ | min. | 8,3 | 11,28 | 13,52 |
| Размер под ключ, s | nominal= max. | 19 | 24 | 30 |
| min. | 18,67 | 23,67 | 29,16 | |
все размеры указаны в мм
Характеристики
-
Тип гайкиСамоконтрящаяся / С мелким шагом
-
DIN982
-
ГОСТ50273-92
-
ISO10512
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
Класс прочности8
-
МатериалОцинкованная сталь
-
