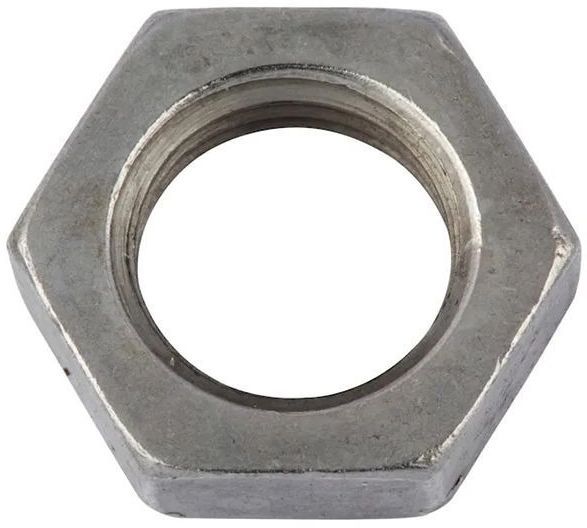

Гайка низкая (плоская) с уменьшенным размером под ключ DIN 80705, оцинкованная сталь
Ваш консультант Борис
+7 (999) 027-78-44- Для использования в ограниченных пространствах или в качестве контргайки.
- Для сборки конструкций с требованиями к экономии веса.
- Стандарт: DIN 80705 (уменьшенная высота и размеры под ключ)
- Меньшая прочность на растяжение, чем у полноразмерных шестигранных аналогов.
- Резьба метрическая мелкая, поле допуска 6H, от М14 до М30.
- Мелкий шаг витков повышает устойчивость к самоотвинчиванию при вибронагрузках.
- Материал: оцинкованная углеродистая сталь
М14
1,5
6
19
руб.
М16
1,5
6
22
руб.
М18
1,5
6
24
руб.
М20
1,5
6
27
руб.
М22
1,5
7
30
руб.
М26
1,5
8
36
руб.
М30
2
8
41
руб.
Плоская низкая гайка оцинкованная DIN 80705 с мелкой резьбой и уменьшенным размером под ключ широко распространена в промышленности, приборостроении и машиностроении для использования в местах, ограниченных по высоте и ширине. Создает разъемное соединение с анкерами, болтами, винтами, шпильками, скобами и другими элементами. Часто применяется в качестве контргайки для предотвращения самопроизвольного откручивания основной крепежной гайки под действием вибраций.
Механические свойства
Тонкая шестигранная гайка с мелкой резьбой изготовлена из углеродистой стали. Следует учесть, что нагрузочная способность соединения с уменьшенной гайкой ниже, чем с полноразмерной из-за меньшей длины резьбы, поэтому она либо используется в паре, либо устанавливается в места небольших нагрузок, например для крепления панелей доступа.
Покрытие
Для защиты от коррозии гайка оцинкована, что существенно увеличивает срок эксплуатации в условиях с нормальной влажностью и невысокой степенью агрессивности среды. Использование оцинкованных гаек и болтов в стальных конструкциях с аналогичной антикоррозийной защитой обеспечит долговечность крепления и эстетичный вид.
Аналоги DIN 80705 с мелким и крупным шагом:
- ГОСТ 15522-70 (М8 - М48)
- ГОСТ 2526-70 (М8 - М48)
Размеры:
| Диаметр резьбы | Размер под ключ, s | Высота, m (max) |
|---|---|---|
| M14х1,5 | 19 | 6 |
| M16х1,5 | 22 | 6 |
| M18х1,5 | 24 | 6 |
| M20х1,5 | 27 | 6 |
| M22х1,5 | 30 | 7 |
| M26х1,5 | 36 | 8 |
| M30х2,0 | 41 | 8 |
все размеры указаны в мм
Характеристики
-
Тип гайкиНизкая
-
DIN80705
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
