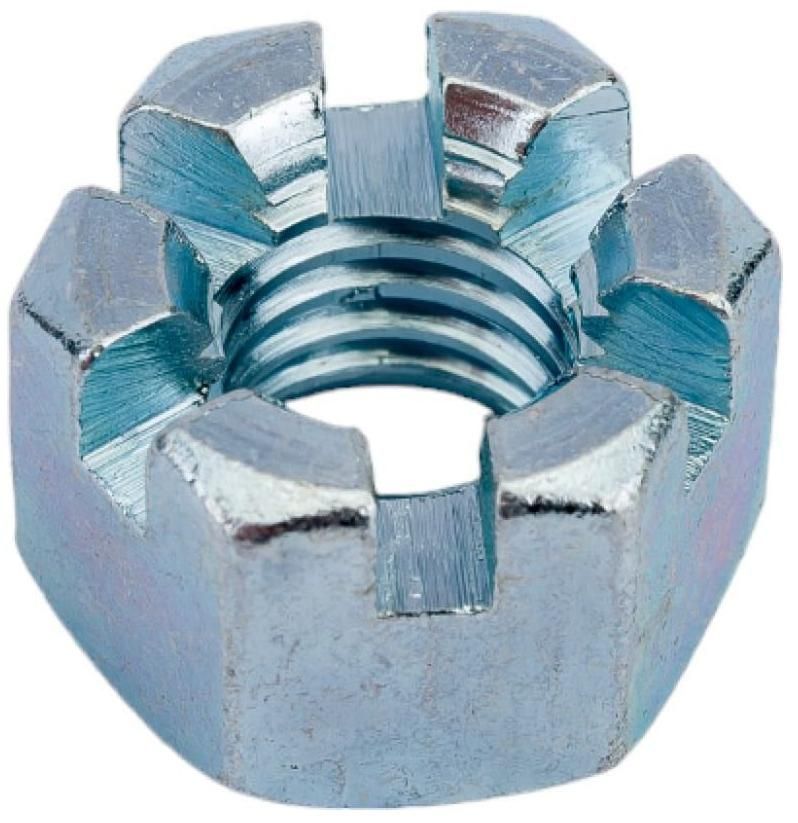

Гайка дюймовая корончатая UNF DIN 935, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Для принудительной блокировки резьбовых соединений, подверженных вибрации и циклическим нагрузкам.
- Применяется с болтами, шпильками, осями, в стержне которых есть отверстие под шплинт DIN 94.
- Размерные характеристики в соответствии с DIN 935.
- Шестигранное основание с полным размером «под ключ».
- Тип и размер резьбы: дюймовая резьба UNF, мелкий шаг, угол при вершине 60°.
- Классы точности: А и В.
- Материал изготовления: сталь оцинкованная.
- Оцинковка гальваническим способом продлевает срок службы в нормальных условиях с отсутствием агрессивного воздействия влаги, кислот и щелочей.
Дюймовая корончатая гайка UNF DIN 935 – надежный стопорный крепеж шестигранной формы с шестью пазами (прорезями) на одной стороне и резьбой с мелким шагом стандарта UNF (угол при вершине 60°). Диаметр ее резьбовой части выражен в долях дюйма, а шаг в количестве нитей на один дюйм. Благодаря пазам ее можно зафиксировать на месте шплинтом, чтобы предотвратить отвинчивание, например, под воздействием динамических и вибрационных нагрузок. При этом ответный болт (шпилька, вал) должны иметь предварительно просверленное сквозное отверстием на резьбовом конце.
Материал
Изделие изготовлено из углеродистой стали методом холодной штамповки и электролитически оцинковано для придания антикоррозионной устойчивости и продления срока службы в условиях с нормальной влажностью и невысокой степенью агрессивности среды. Использование оцинкованных гаек и болтов в стальных конструкциях с аналогичной антикоррозийной защитой обеспечит долговечность крепления и эстетичный вид.
Применение
Гайки корончатые часто используются для фиксации положения подшипника на шпинделе. Они не подходят для соединений, требующих определенного предварительного натяга, потому что крутящий момент нельзя точно отрегулировать из-за необходимости совмещения прорезей с отверстием для вставки шплинта. Для шплинтования можно использовать обычный разводной шплинт, R-образный пружинный зажим или фиксирующую проволоку.
Аналоги DIN 935:
- ГОСТ 5918-73
- ГОСТ 5932-73
- ISO 7035
- ISO 7036
- ISO 7037
Размеры
| Номинальный диаметр, d | Число ниток на дюйм | Размер под ключ, S |
| 1/4 | 28 | 7/16 |
| 1/2 | 20 | 3/4 |
| 5/8 | 18 | 15/16 |
Характеристики
-
Тип гайкиДюймовая / Корончатая
-
DIN935
-
ГОСТ5918-73
-
Единицы измеренияшт
-
Тип дюймовой резьбыUNF
-
Размер шага резьбыМелкий
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon slotted and castle nuts
