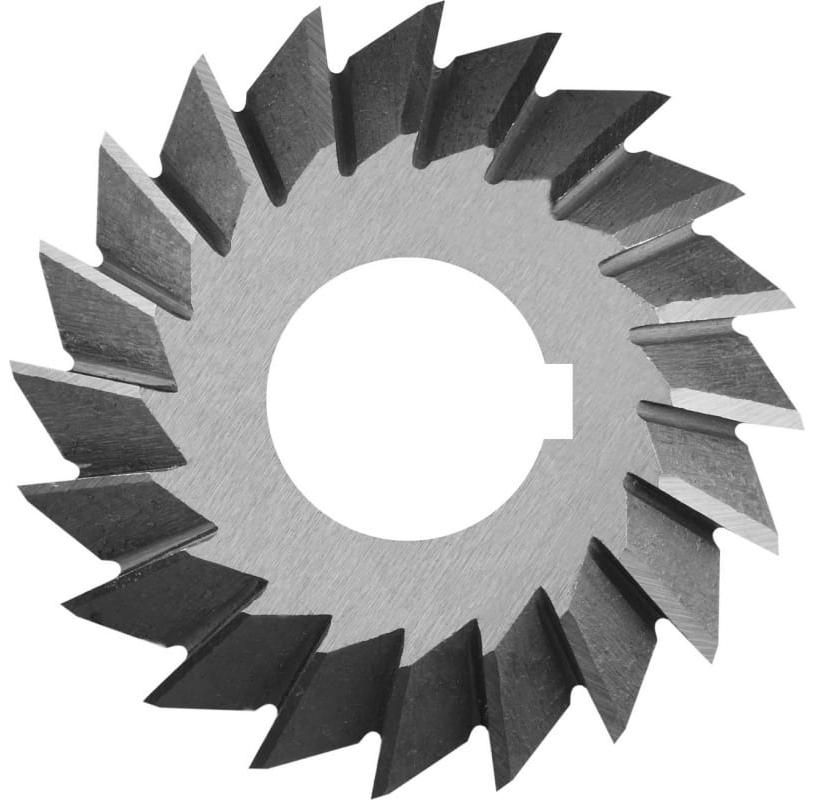

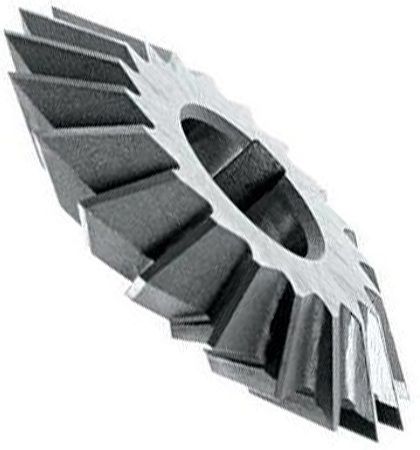

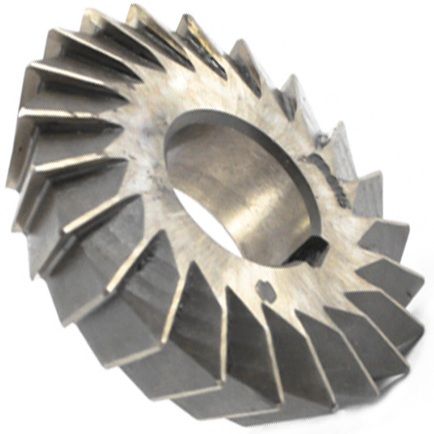

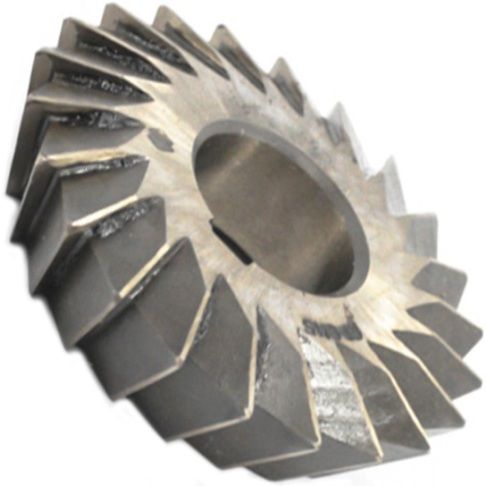

Фреза двухугловая несимметричная насадная посадка 22 мм РИ, Р6М5

Фреза двухугловая несимметричная насадная с посадкой 22 мм РИ из стали Р6М5 представляет собой дисковый инструмент для обработки наклонных поверхностей и угловых выемок. Двухугловая конструкция означает наличие двух режущих граней, расположенных под разными углами. Такая геометрия даёт возможность формировать сложные угловые пазы, стружечные канавки и скосы за один проход, что особенно востребовано в инструментальном производстве и при изготовлении режущего инструмента. Меньший угол 15° обеспечивает более острую режущую кромку, что позволяет обрабатывать детали с узкими угловыми профилями и мелкими канавками.

Материал

Фреза изготовлена из быстрорежущей стали Р6М5 (аналог HSS) — универсального инструментального материала, содержащего вольфрам (6%) и молибден (5%). Эта сталь является наиболее распространённой в производстве режущего инструмента благодаря оптимальному сочетанию твёрдости, теплостойкости и вязкости. Р6М5 сохраняет режущие свойства при нагреве до 600 - 620 °C, обладает достаточной износостойкостью для обработки конструкционных и легированных сталей, чугуна, цветных металлов и сплавов. Она хорошо зарекомендовала себя при средних и высоких режимах резания в условиях серийного производства, обеспечивая стабильную стойкость инструмента и предсказуемый износ.

Правое исполнение

Обозначение «правая» означает, что фреза предназначена для работы при вращении шпинделя по часовой стрелке (если смотреть на инструмент со стороны шпинделя). Это стандартное направление вращения для большинства фрезерных станков. Направление винтовых канавок и ориентация режущих кромок рассчитаны именно на такое вращение.

Конструктивные особенности

Фреза насадного типа крепится на оправке через посадочное отверстие диаметром 22 мм и передаёт крутящий момент через шпоночное соединение. Пропорции внешнего диаметра и толщины обеспечивает достаточную жёсткость для обработки без вибраций. Двухугловая несимметричная форма предполагает, что режущие кромки расположены на конической поверхности под разными углами — это позволяет одновременно обрабатывать две сопряжённые наклонные плоскости или формировать паз сложного профиля.

Размеры

Размеры

Артикул	Внешний диаметр, мм	Посадочный диаметр, мм	Толщина, мм	Общий угол φ	Малый угол φ1
ri.435.30	63	22	16	80°	15°
ri.435.47	80	22	16	65°	15°
ri.435.58	80	22	20	80°	15°

Характеристики

• Бренд
  РИ
• Единицы измерения
  шт
• Материал
  Р6М5
