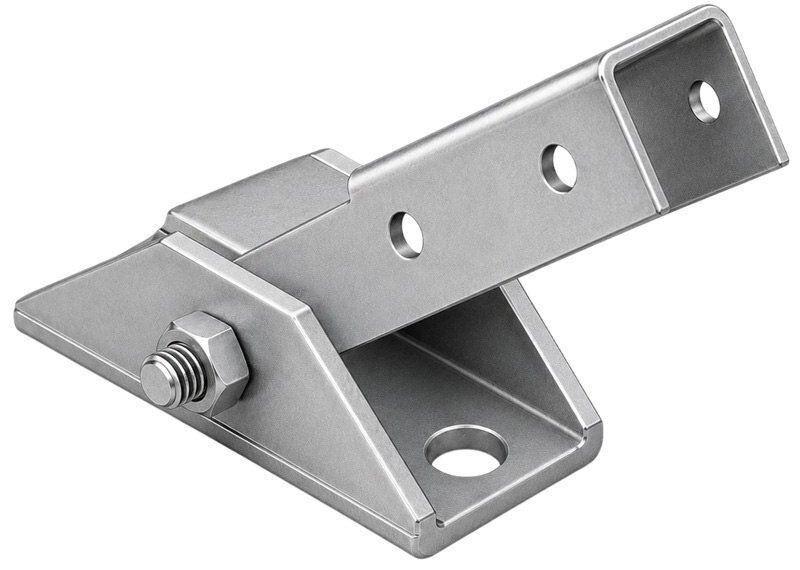

Фланец для профиля FI 50V Fischer FI-ABF 571960, цинк-ламельное покрытие

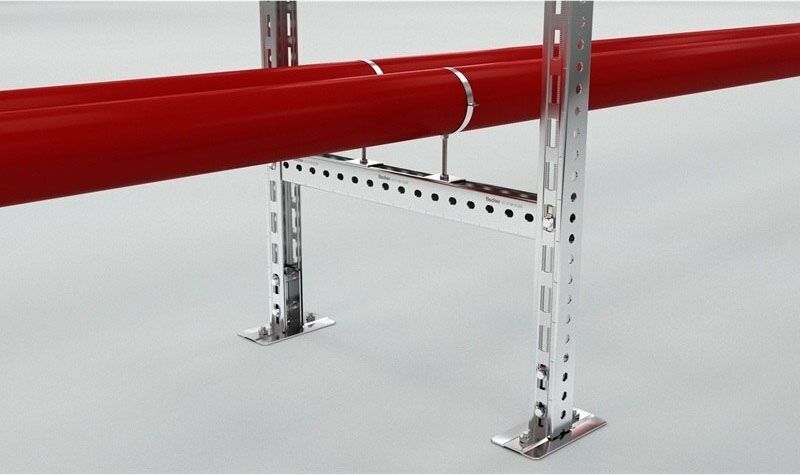

Наклонный соединитель Fischer FI-ABF 571960 представляет собой специализированный стальной элемент системы FI, который предназначен для надежного и регулируемого крепления монтажной шины FI 50V к строительным основаниям: бетонным, железобетонным, кирпичным и металлическим несущим конструкциям зданий и сооружений. Оптимизированная наклонная форма фланцевой части позволяет устанавливать профиль под углом к основанию, что особенно востребовано при сборке наклонных опорных и усиливающих узлов. Такое конструктивное решение обеспечивает эффективное распределение нагрузок и высокую несущую способность узла, позволяя применять соединитель при монтаже ответственных опорных конструкций: рам, консолей, траверс и кабельных эстакад для прокладки инженерных коммуникаций и крепления технологического оборудования, работающего под воздействием статических и динамических нагрузок.

Особенности конструкции

• В отличие от прямых фланцев, U-образная часть данного соединителя выполнена под углом к опорной площадке, что позволяет крепить профиль FI 50V к основанию не строго вертикально, а под необходимым углом, что востребовано при устройстве подкосов, диагональных связей и распорных элементов.
• Опорная площадка имеет толщину 6 мм, что обеспечивает эффективное распределение нагрузки в зоне крепления к бетонному, кирпичному или металлическому основанию.
• В площадке выполнены два монтажных отверстия диаметром 14 мм, рассчитанные на крепеж M12.
• Конструкция фланца оптимизирована за счет разной толщины элементов: сама фланцевая часть (седло) имеет толщину 4 мм, что сохраняет жесткость посадочного узла для профиля, а опорная площадка утолщена до 6 мм для восприятия основных нагрузок от узла.
• Профиль фиксируется внутри U-образного седла с помощью болтового соединения. Такой способ монтажа исключает необходимость сварки и дополнительного сверления профиля, что предотвращает повреждение защитного покрытия и ускоряет работы.
• Вся поверхность изделия защищена цинк-ламельным покрытием, которое гарантирует высокую коррозионную стойкость за счет комбинированного барьерного и катодного механизмов защиты.

Монтаж

• Разметьте положение FI-ABF на строительном основании с учетом угла установки профиля.
• Закрепите опорную площадку через отверстия крепежом, подобранным под основание.
• Установите профиль FI 50V в U-образную фланцевую часть.
• Совместите отверстия фланца с профилем и зафиксируйте профиль.
• Проверьте положение наклонного узла и выполните окончательную затяжку соединений.

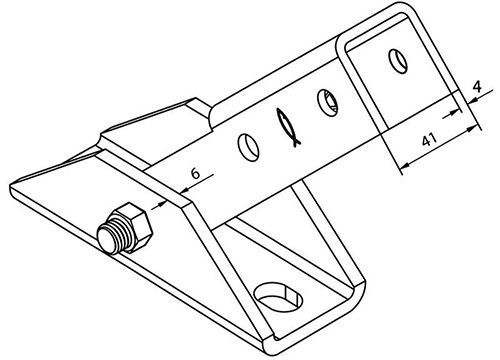

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Артикул
  571960
• Материал
  Сталь с цинк-ламельным покрытием
