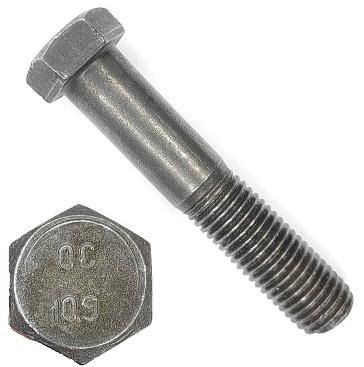

Болт шестигранный с уменьшенной головкой М12х40 ГОСТ 7796, класс прочности 10.9, без покрытия

Болты с уменьшенной шестигранной головкой М12х40 мм ГОСТ 7796-70 класса прочности 10.9 получили широкое распространение для создания резьбового соединения и используются в общем машиностроении, в конструкциях и установках, деталях машин, агрегатах и механизмах, в строительстве, при монтаже дорожных ограждений, сборке трубопроводной арматуры. Их конструктивные особенности позволяют снизить общий вес конструкции или изделия, облегчить доступ к головке метиза во время выполнения сборочно/разборочных работ, что особенно актуально в условиях ограниченных пространств.

Конструкция

Согласно требованиям ГОСТ 7796-70 болты имеют неполную резьбу и уменьшенную головку, выполненную в двух варианта – с подголовником и без него. Болты производят класса точности В, что позволяет устанавливать их в подготовленные отверстия с минимально возможным зазором, и создавать средненагруженные соединения с высокой степень прочности. Высокопрочные болты 10.9 изготавливают из качественной углеродистой стали с повышенной ударной вязкостью. На конечном этапе изготовления они подвергаются закаливанию для приобретения нужной прочности. Класс 10.9 указывает на то, что данный крепёж способен противостоять высоким разрывным усилиям (100 кгс/мм²). Необратимая деформация метиза наступает при превышении допустимой рабочей нагрузки (90 кгс/мм²).

Применение

Болты 7796-70 применяются в высоконагруженных соединениях, которые могут испытывать статические, цикличные, ударные нагрузки. Изделия могут применяться в двигательных установках, во фланцевых соединениях емкостей и аппаратов, находящихся под давлением. Болт с уменьшенной головкой применяется с гайками DIN 934, DIN 936 и шайбами DIN 125, DIN 127 для создания прочного крепежного соединения.

• ГОСТ 7808-70 Болты с шестигранной уменьшенной головкой класса точности А.
• ГОСТ 7798-70 Болты с шестигранной стандартной головкой.
• DIN 931 от М3 до М64
• EN ISO 8676.


Размеры

Характеристики

• ГОСТ
  7796-70
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  1,75
• Единицы измерения
  шт
• Форма головки
  Шестигранная
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  10.9
• Артикул
  7796 12 40 109 бп
• Материал
  Углеродистая сталь
• Название на упаковке (ориг. название)
  Hexogon гeduced head bolts grade В
• Штрих код
