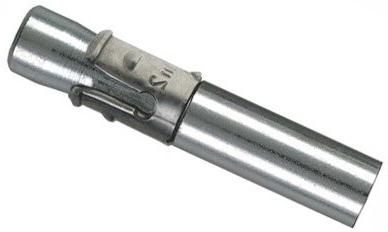

Анкер с внутренней резьбой Mungo m2-l
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Александр
7 (921) 090-38-10- Для установки в плотные основания (бетон С 20/25 и природный камень).
- Тип: m2-I, клиновой с внутренней резьбой и расклинивающимся сегментом на конце.
- Подходит для метрических болтов и шпилек разной длины, включая с крюком и кольцом.
- Качественная оцинкованная сталь, толщина покрытия >5 мкм.
- Улучшенная конструкция распорной втулки для надежной фиксации в материале.
- Предварительный монтаж, не требующий сверления глубоких отверстий.
- Расклинивающее действие происходит в момент затягивания болта до указанного момента.
- Диаметр резьбы: М6, М8, М10, М12
- Нагрузка на вырыв в бетоне М250 (С20/25): от 300 до 600 кг
- Рекомендован для внутреннего применения в сухих помещениях.
8
45
М6
1450645
руб.
10
51
М8
1450850
руб.
12
55
М10
1451055
руб.
16
69
М12
1451268
руб.
Анкер забивной клиновой MUNGO m2-I имеет форму полого цилиндра с резьбой внутри, коническим хвостовиком и распорным сегментом. Он станет идеальным выбором для профессионалов, работающих в области строительства, монтажа инженерных систем и ремонта. С его помощью обеспечивается быстрая и надежная фиксация конструкций к базовому бетонному основанию. Высокую прочность и сопротивляемость коррозии забиваемому анкеру с резьбой придает высококачественная оцинкованная сталь с толщиной защитного покрытия более 5 мкм.
Как это работает?
В процессе забивания анкер-гильзы в отверстие конус внедряется в распорное кольцо, расклинивает его и прижимает к стенкам отверстия. Прикрепляемый элемент фиксируется болтом или шпилькой. Анкер с внутренней резьбой позволяет использовать метрический резьбовой крепеж любой длины, который необходимо закручивать с моментом, рекомендованным в характеристиках каждого изделия.
Особенности
- Подходит для метрических болтов и шпилек любой длины.
- Оцинкован, толщина покрытия > 5 мкм.
- Предварительный монтаж.
- Для внутреннего использования.
Применение
- трубные хомуты;
- стальные уголки и консоли;
- вентиляционное оборудование;
- деревянные элементы конструкций;
- общестроительные и монтажные работы.

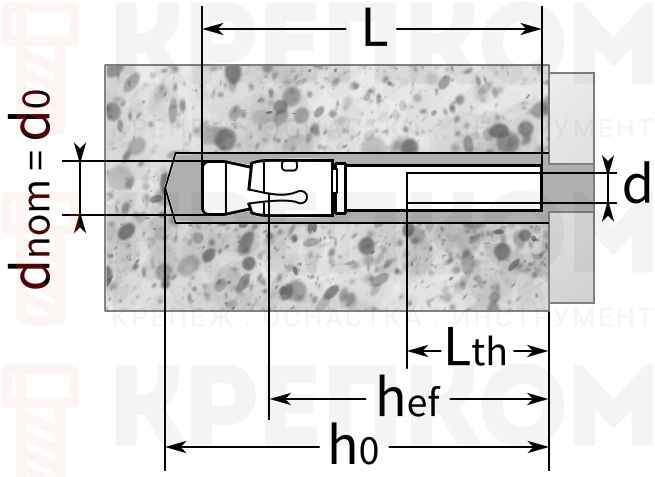

Размеры
| Резьба, d | Глубина резьбы, Lth | Диаметр анкера и бура, (мм) dnom=d0 | Длина, L | Глубина отверстия, h0 | Мин. глубина установки, hef |
| M6 | 15 | 8 | 45 | 60 | 39 |
| M8 |
17 |
10 | 51 | 69 | 47 |
| M10 | 17 | 12 | 55 | 75 | 50 |
| M12 | 20 | 16 | 69 | 96 | 59 |
Технические данные
| Резьба, d |
Сжатая зона бетона С20/25 Вырыв, кН |
Мин. толщина базового материала, мм | Момент затяжки, Нм |
| M6 | 2,2 | 100 | 7 |
| M8 |
3,0 |
120 | 10 |
| M10 | 3,5 | 140 | 20 |
| M12 | 5,0 | 160 | 35 |
Монтаж
Характеристики
-
Бренд
-
Тип анкераЗабивной
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
МатериалОцинкованная сталь
