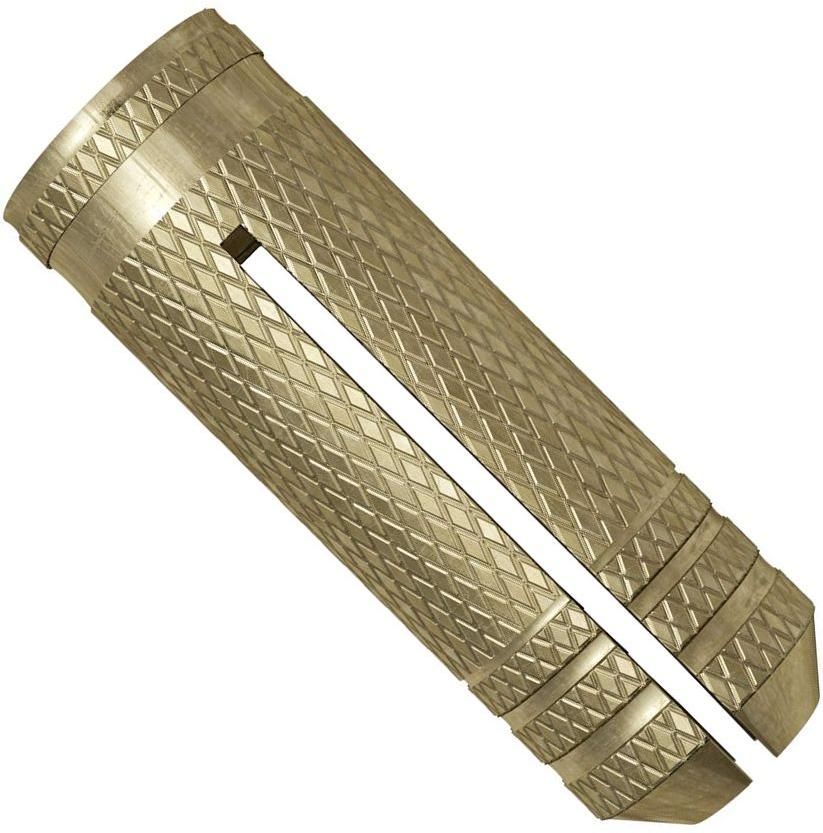

Анкер забивной с метрической резьбой Fischer MS, латунь

Латунный забивной дюбель MS Fischer распорного типа представляет собой втулку с внутренней резьбой и распорной конусной частью. Используется для предварительного или сквозного монтажа полок, бойлеров, блоков управления, карнизов, поручней, стеллажей, агрегатов, деревянных и металлических конструкций. Анкеровка происходит при помощи стандартных болтов и резьбовых стержней в основания из бетона, кирпича и натурального камня с плотной структурой.

Преимущества

• Небольшие размеры, уменьшают объём сверления, тем самым ускоряя процесс монтажа.
• Насечки на поверхности предотвращают проворачивание в подготовленном основании, повышая надёжность фиксации.
• Внутренняя резьба позволяет производить демонтаж заподлицо с поверхностью и использовать точку крепления повторно.
• Латунь обеспечивает долговечное и коррозионно-стойкое крепление во влажных помещениях и на открытом воздухе.

Применение

Анкер-цанга забивается в отверстие, диаметр которого точно соответствует наружному диаметру метиза. В процессе вворачивания метрического стержня цанговая юбка расширяется, надёжно фиксируясь в основании. Повторный монтаж и демонтаж резьбового крепежа не ослабляет несущую способность крепления.

Монтаж/установка

Расчёт длины винта для монтажа заподлицо с поверхностью:

Длина дюбеля + толщина крепления = минимальная длина винта

Размеры

Артикул	Внутренняя резьба М	Длина I, мм	Диаметр просверливаемого отверстия d0, мм	Минимальная глубина сверления отверстия h1, мм	Вворачивание болта s, мм
026424	4	15	5	20	15
026425	5	18	6	25	18
078660	6	22	8	27	22
078981	8	28	10	35	28
078661	10	32	12	39	32
078662	12	37	15	46	37
078663	16	43	20	50	43

Максимальные рекомендуемые нагрузки¹⁾ для одиночного анкера

Тип	MS 4х15	MS 5х18	MS 6х22	MS 8х28	MS 10х32	MS 12х37	MS 16х43
Внутренняя резьба М	4	5	6	8	10	12	16
Рекомендуемые нагрузки в соответствующем материале основы Frec2)
Бетон ≥ C20/25, kH	0,25	0,40	0,65	1,10	1,60	2,20	3,30
Полнотелая кирпичная кладка, kH	0,20	0,35	0,55	0,90	1,30	1,60	2,30

1) Учитываются необходимые коэффициенты запаса прочности.
2) Данные действительны при растягивающей нагрузке, поперечной нагрузке и нагрузке под произвольным углом.

Характеристики

• Бренд
  Fischer
• Тип анкера
  Забивной
• Единицы измерения
  шт
• Назначение анкера
  Бетон, Камень / Кирпич
• Материал
  Латунь
