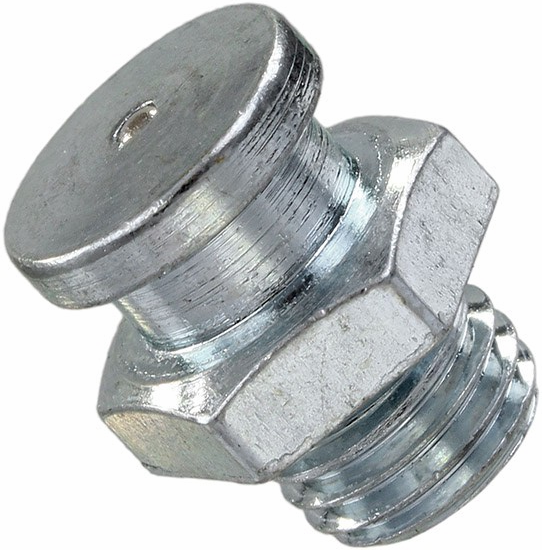

Пресс-масленка DIN 3404 плоская с метрической и дюймовой резьбой, оцинкованная сталь
Ваш консультант Борис
+7 (999) 027-78-44- Используется при обслуживании конвейеров, горнодобывающей и с/х техники.
- Для установки в узлах механизмов, требующих смазывания пластичной смазкой.
- Соответствует стандарту DIN 3404.
- Для подачи больших объёмов смазки.
- Плоская шляпка облегчает подсоединение шприца.
- Простая конструкция минимизирует риск загрязнения и поломки.
- Шестигранник для удобства монтажа и демонтажа.
- Шаровой клапан для защиты от обратного давления.
- Углеродистая сталь повышенной прочности и твердости.
- Цинковое покрытие обеспечивает устойчивость к коррозии в нормальной среде.
- Класс прочности 5.8.
- Размеры метрической резьбы от М6х1 до М16х1,5, дюймовой трубной резьбы от G1/4 до G3/8.
Пресс-масленка плоская DIN 3404 – это компактная стальная конструкция, предназначенная для смазки подшипников, шарниров, втулок и других узлов трения в промышленном оборудовании, автомобилях, сельскохозяйственной технике и других механизмах. Она обеспечивает точное дозирование смазки, защиту узлов от износа и коррозии, а также продлевает срок службы оборудования. Данная тавотница имеет как метрическую, так и дюймовую трубную резьбу, что дает возможность использования в различных типах оборудования.
Особенности
- Предназначена для подачи больших объемов смазки.
- Простая конструкция снижает риск поломки, а также облегчает подключение и отсоединение рычажного плунжерного шприца.
- С одной стороны она оснащена клапаном, через который с помощью шприца со специальным наконечником подается смазочный материал.
- На корпусе нарезана резьба (метрическая или дюймовая), которая позволяет вкручивать резьбовую масленку в подготовленное отверстие узла трения.
- Шестигранник позволяет использовать стандартный гаечный ключ или торцевую головку для вкручивания или выкручивания смазочного фитинга.
- Плоская головка обеспечивает удобство монтажа в труднодоступных местах.
Применение
Масленка тавотница прямая DIN 3404 часто используются на конвейерах, в горнодобывающем и сельскохозяйственном оборудовании, а также в других сложных условиях, где плоская форма помогает минимизировать повреждения от мусора, камней и грязи. Использование пресс-масленок для шприцевания гарантирует, что смазка труднодоступных мест будет быстрым, легким и аккуратным процессом с минимальной последующей очисткой.
Материал
Изготовлена из высокопрочной углеродистой стали и прошла процесс цинкования, соответствует классу прочности 5.8. Металл, покрытый слоем цинка, приобретает стойкость к коррозионным повреждениям. Это позволяет эксплуатировать смазочный ниппель в агрессивных средах с высокой влажностью.
Аналоги DIN 3404:
- ГОСТ 19853-74
Размеры
| Резьба | М6х1 | М6х1 | М8х1 | М8х1 | М10х1 | М16х1,5 | G1/8" | G1/4"-16 | G1/4"-22 | G3/8"-22 |
| Высота головки, b | 4,8 | 6,5 | 4,8 | 6,5 | 6,5 | 8,5 | - | 6,5 | 8,5 | 8,5 |
| Высота буртика, c | 1,7 | 2,0 | 1,7 | 2,0 | 2,0 | 3,0 | - | 2,0 | 3,0 | 3,0 |
| Диаметр головки, d2 | 1,2 | 12 | 7,2 | 12 | 12 | 18 | - | 12 | 18 | 18 |
| Диаметр буртика, d3 | 10 | 16 | 10 | 16 | 16 | 22 | - | 16 | 22 | 22 |
| Диаметр отверстия, d4 | 1,5 | 1,5 | 2,5 | 2,5 | 2,9 | 5,0 | - | 2,9 | 5,0 | 5,0 |
| Высота пресс-масленки, h (max) | 13 | 17 | 13,7 | 16,7 | 17,6 | 23,1 | 16 | 16 | 22 | 22 |
| Высота резьбовой части, l | 4,9 | 5,3 | 4,9 | 5,3 | 5,5 | 7,5 | 5 | 5,5 | 7,5 | 7,5 |
| Размер шестигранника под ключ, S | 11 | 17 | 11 | 17 | 17 | 22 | 17 | 17 | 22 | 22 |
| Высота завальцовки, Z (max) | 0,6 | 0,8 | 0,6 | 0,8 | 1,0 | 1,5 | - | 1,0 | 1,5 | 1,5 |
Все размеры указаны в мм. G1/8" - нестандартный диаметр
Характеристики
-
DIN3404
-
ГОСТ19853-74
-
Единицы измеренияшт
-
Класс прочности5.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Lubricating nipples, button head, hexagon drive and with pipe or metric fine pitch thread
