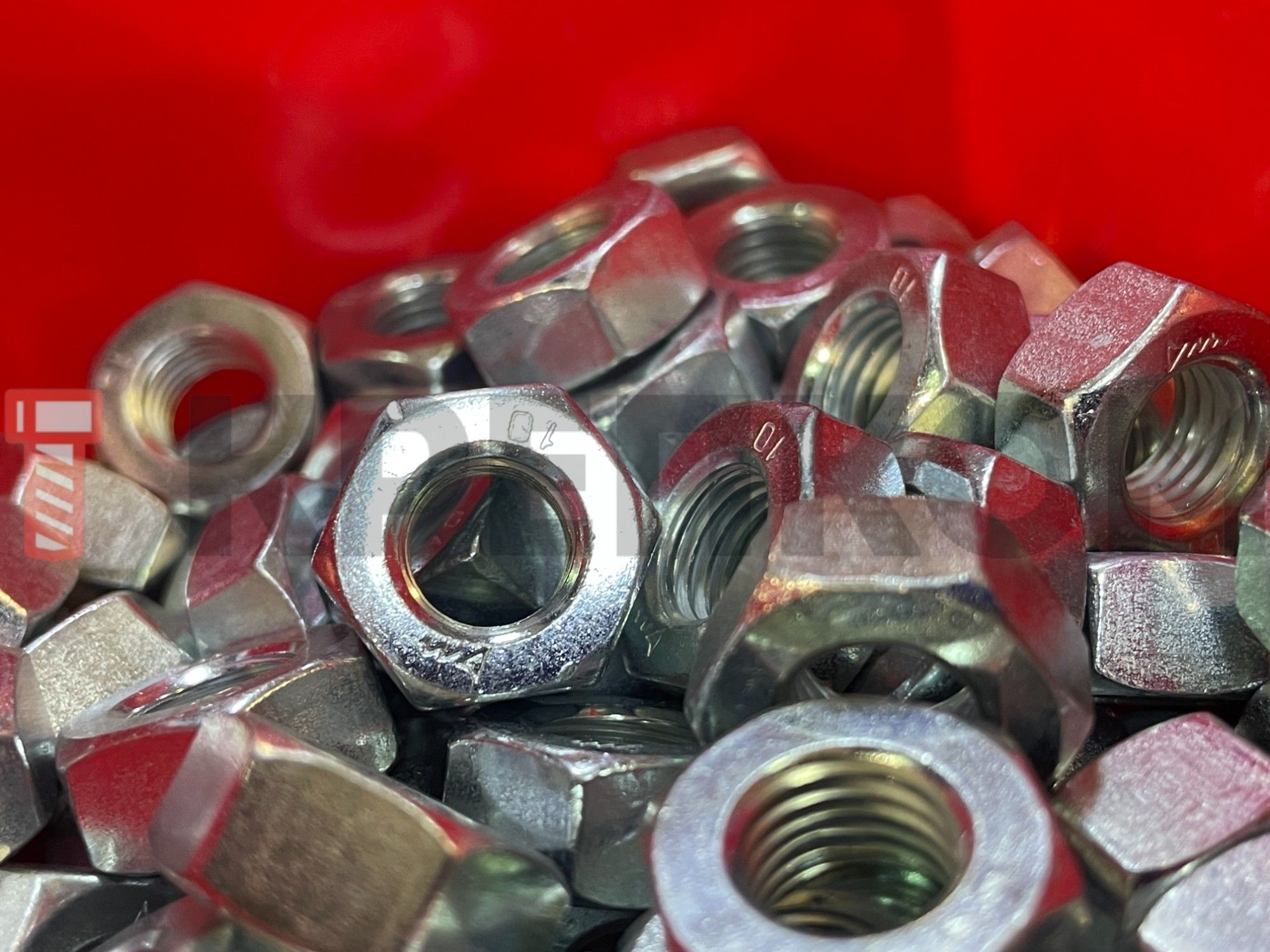

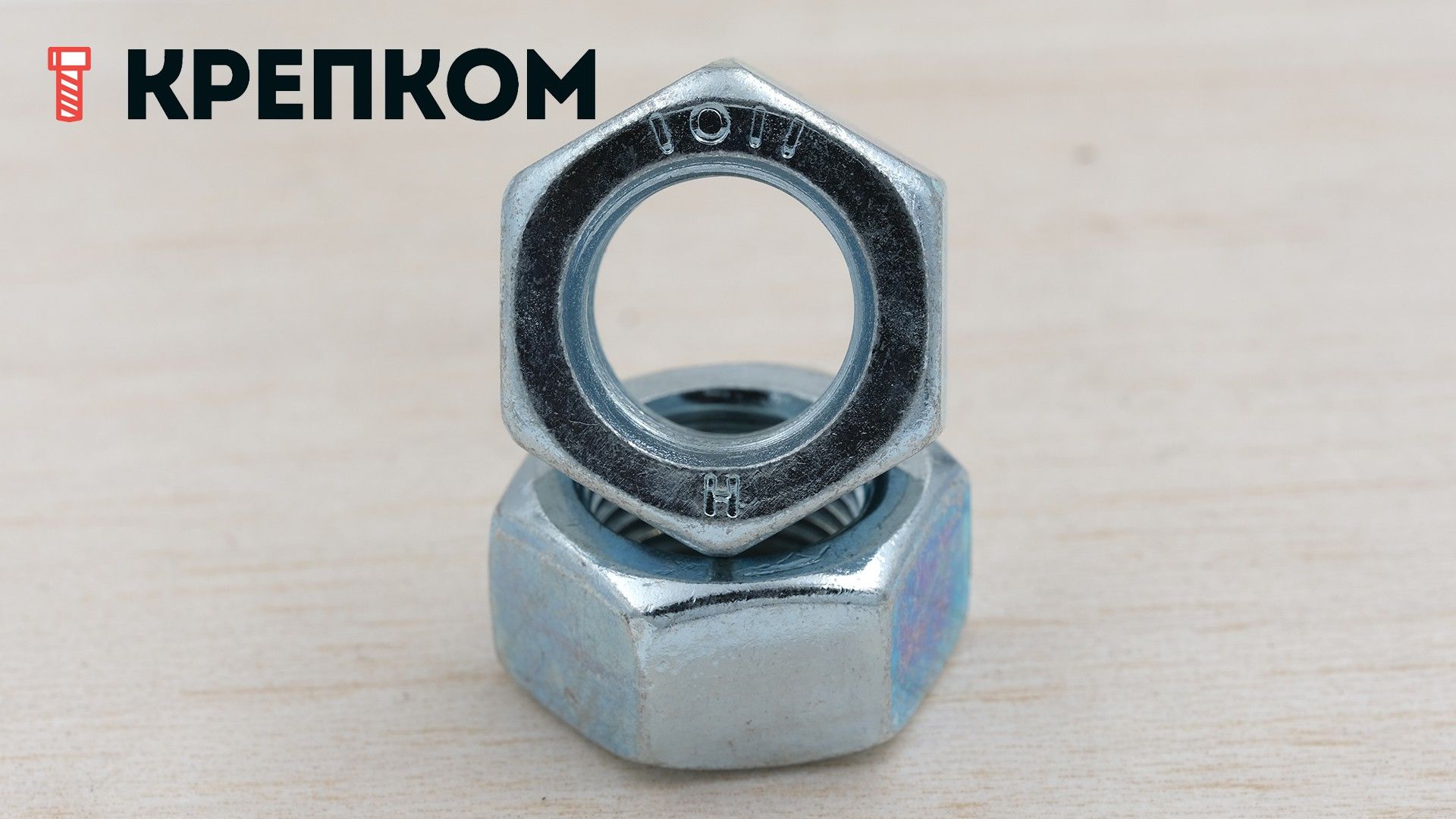

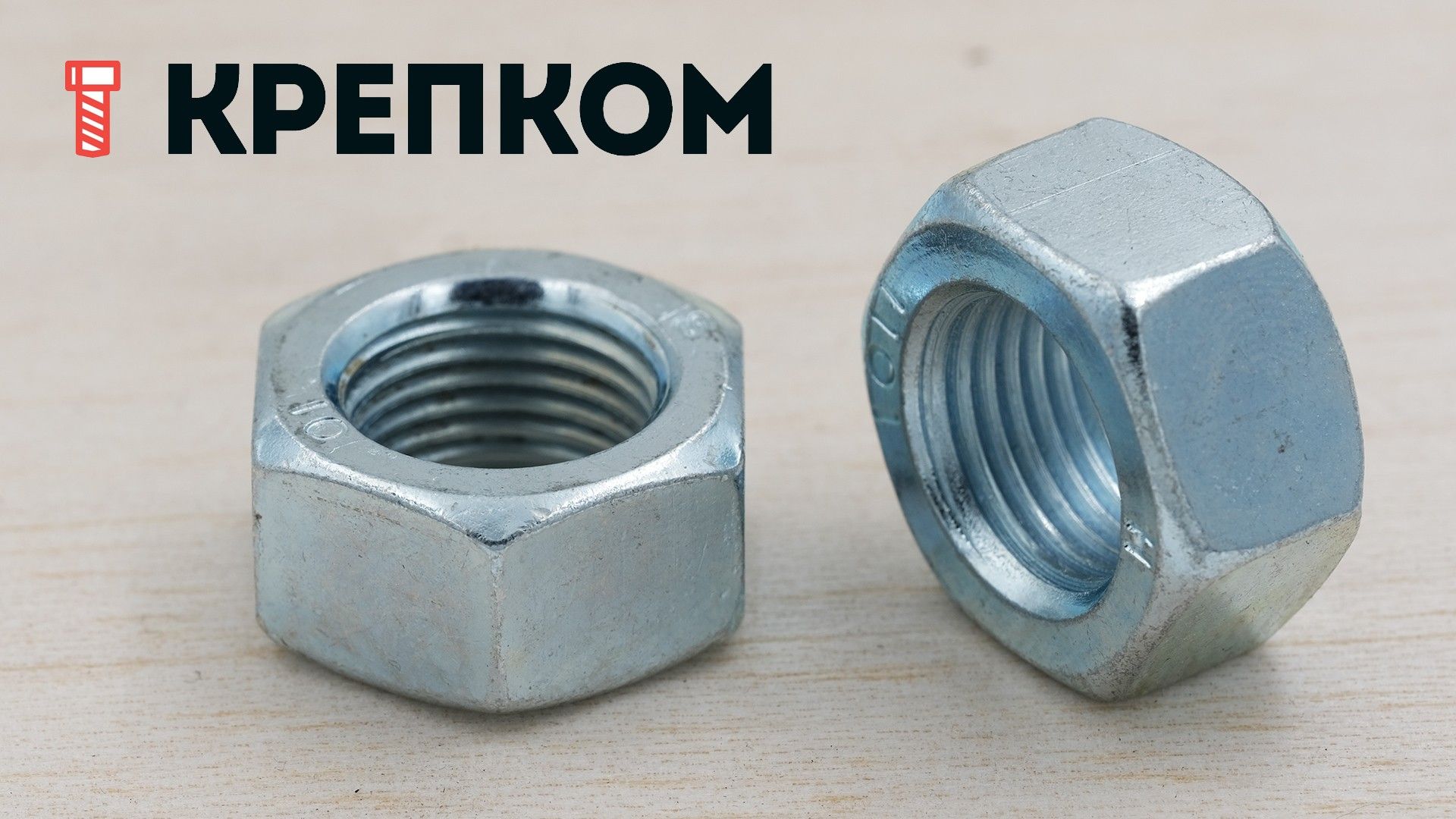

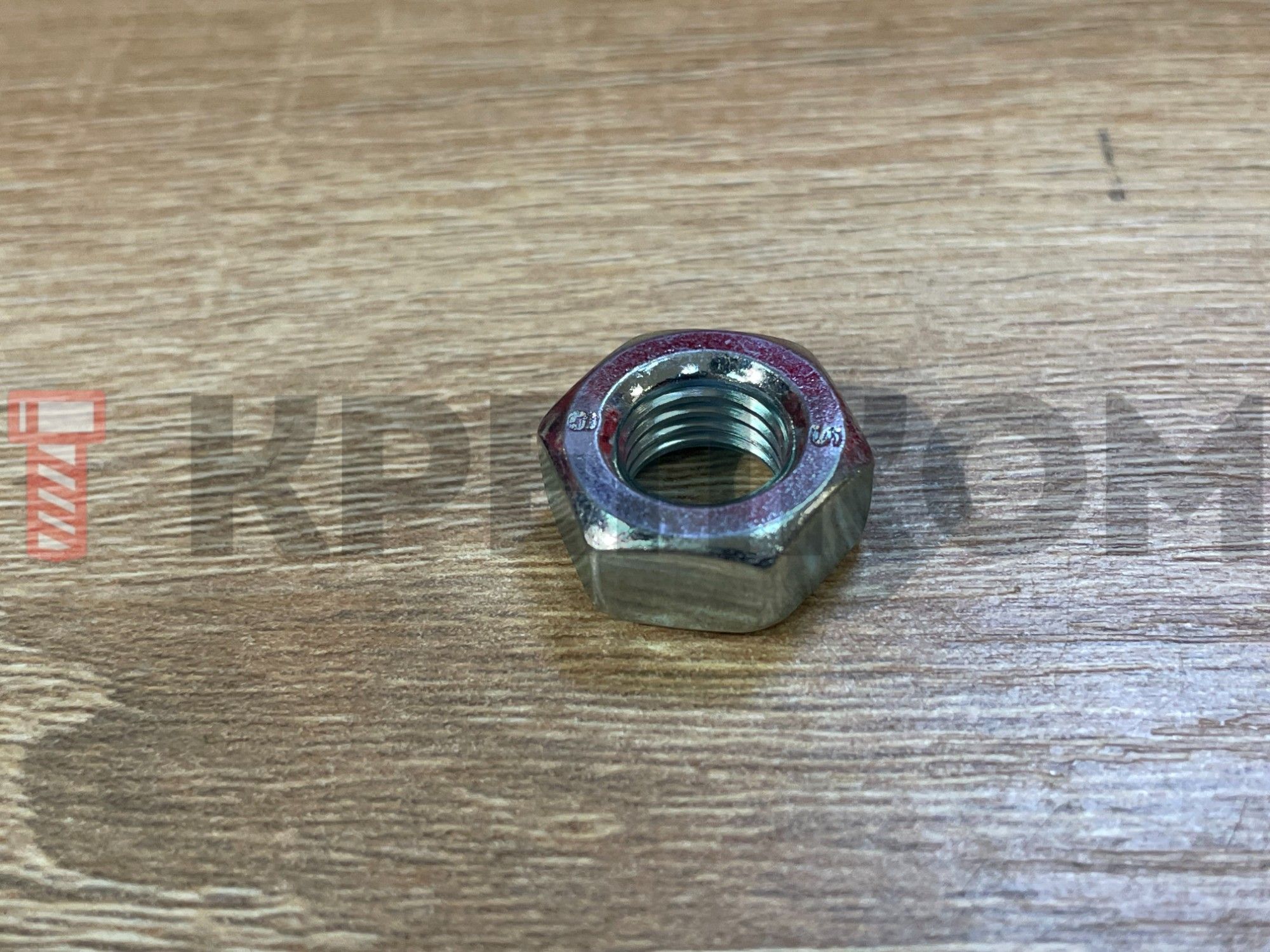

Гайка с мелкой резьбой DIN 934 (ГОСТ 5927), класс прочности 10, оцинкованная сталь
Код товара: WN00101668
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепеж для соединений с повышенными нагрузками на растяжение и срез.
- Класс прочности: 10 (наибольший класс сопрягаемой детали – 10.9).
- Форма: шестигранная со стандартными размерами «под ключ» для передачи крутящего момента.
- Высота: нормальная h ≈ 0,8 x d, где d – номинальный диаметр.
- Фаски с обеих сторон притупляют острые углы граней и обеспечивают круглую форму опорной поверхности.
- Мелкая резьба повышает устойчивость к отвинчиванию под действием сил вибрации и тряски.
- Класс точности: А (для М8 – М16), В (для М18 и выше).
- Оцинковка гальваническим способом продлевает срок службы в условиях кратковременного воздействия влаги.
- Широкий размерный ряд: от М8х1 до М100х4
Вариации товара
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Гайка высокопрочная М8х1 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М8
Шаг резьбы (мм)
1
Высота гайки (мм)
6,5
Размер под ключ (мм)
13
Диаметр резьбы
М8
М8
Шаг резьбы (мм)
1
1
Высота гайки (мм)
6,5
6,5
Размер под ключ (мм)
13
13
39
руб.
1 шт
Гайка высокопрочная М10х1 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М10
Шаг резьбы (мм)
1
Высота гайки (мм)
8
Размер под ключ (мм)
17
Диаметр резьбы
М10
М10
Шаг резьбы (мм)
1
1
Высота гайки (мм)
8
8
Размер под ключ (мм)
17
17
54
руб.
1 шт
Гайка высокопрочная М10х1,25 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М10
Шаг резьбы (мм)
1,25
Высота гайки (мм)
8
Размер под ключ (мм)
17
Диаметр резьбы
М10
М10
Шаг резьбы (мм)
1,25
1,25
Высота гайки (мм)
8
8
Размер под ключ (мм)
17
17
Цена обновляется
1 шт
Гайка высокопрочная М12х1,25 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М12
Шаг резьбы (мм)
1,75
Высота гайки (мм)
10
Размер под ключ (мм)
19
Диаметр резьбы
М12
М12
Шаг резьбы (мм)
1,75
1,75
Высота гайки (мм)
10
10
Размер под ключ (мм)
19
19
Цена обновляется
1 шт
Гайка высокопрочная М12х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М12
Шаг резьбы (мм)
1,5
Высота гайки (мм)
10
Размер под ключ (мм)
19
Диаметр резьбы
М12
М12
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
10
10
Размер под ключ (мм)
19
19
52120859
шт
28
руб.
1 шт
Гайка высокопрочная М14х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М14
Шаг резьбы (мм)
1,5
Высота гайки (мм)
11
Размер под ключ (мм)
22
Диаметр резьбы
М14
М14
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
11
11
Размер под ключ (мм)
22
22
3339184
шт
43
руб.
1 шт
Гайка высокопрочная М16х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М16
Шаг резьбы (мм)
1,5
Высота гайки (мм)
13
Размер под ключ (мм)
24
Диаметр резьбы
М16
М16
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
13
13
Размер под ключ (мм)
24
24
8687624
шт
45
руб.
1 шт
Гайка высокопрочная М18х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М18
Шаг резьбы (мм)
1,5
Высота гайки (мм)
15
Размер под ключ (мм)
27
Диаметр резьбы
М18
М18
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
15
15
Размер под ключ (мм)
27
27
22288
шт
229
руб.
1 шт
Гайка высокопрочная М18х2 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М18
Шаг резьбы (мм)
2
Высота гайки (мм)
15
Размер под ключ (мм)
27
Диаметр резьбы
М18
М18
Шаг резьбы (мм)
2
2
Высота гайки (мм)
15
15
Размер под ключ (мм)
27
27
186
руб.
1 шт
Гайка высокопрочная М20х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М20
Шаг резьбы (мм)
1,5
Высота гайки (мм)
16
Размер под ключ (мм)
30
Диаметр резьбы
М20
М20
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
16
16
Размер под ключ (мм)
30
30
3388382
шт
87
руб.
1 шт
Гайка высокопрочная М20х2 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М20
Шаг резьбы (мм)
2
Высота гайки (мм)
16
Размер под ключ (мм)
30
Диаметр резьбы
М20
М20
Шаг резьбы (мм)
2
2
Высота гайки (мм)
16
16
Размер под ключ (мм)
30
30
22476
шт
114
руб.
1 шт
Гайка высокопрочная М22х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М22
Шаг резьбы (мм)
2,5
Высота гайки (мм)
18
Размер под ключ (мм)
32
Диаметр резьбы
М22
М22
Шаг резьбы (мм)
2,5
2,5
Высота гайки (мм)
18
18
Размер под ключ (мм)
32
32
Цена обновляется
1 шт
Гайка высокопрочная М22х2 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М22
Шаг резьбы (мм)
2,5
Высота гайки (мм)
18
Размер под ключ (мм)
32
Диаметр резьбы
М22
М22
Шаг резьбы (мм)
2,5
2,5
Высота гайки (мм)
18
18
Размер под ключ (мм)
32
32
Цена обновляется
1 шт
Гайка высокопрочная М24х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М24
Шаг резьбы (мм)
1,5
Высота гайки (мм)
19
Размер под ключ (мм)
36
Диаметр резьбы
М24
М24
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
19
19
Размер под ключ (мм)
36
36
269223
шт
134
руб.
1 шт
Гайка высокопрочная М24х2 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М24
Шаг резьбы (мм)
2
Высота гайки (мм)
19
Размер под ключ (мм)
36
Диаметр резьбы
М24
М24
Шаг резьбы (мм)
2
2
Высота гайки (мм)
19
19
Размер под ключ (мм)
36
36
353
руб.
1 шт
Гайка высокопрочная М27х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М27
Шаг резьбы (мм)
3
Высота гайки (мм)
22
Размер под ключ (мм)
41
Диаметр резьбы
М27
М27
Шаг резьбы (мм)
3
3
Высота гайки (мм)
22
22
Размер под ключ (мм)
41
41
1132
шт
274
руб.
1 шт
Гайка высокопрочная М27х2,0 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М27
Шаг резьбы (мм)
2
Высота гайки (мм)
22
Размер под ключ (мм)
41
Диаметр резьбы
М27
М27
Шаг резьбы (мм)
2
2
Высота гайки (мм)
22
22
Размер под ключ (мм)
41
41
Цена обновляется
1 шт
Гайка высокопрочная М30х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М30
Шаг резьбы (мм)
1,5
Высота гайки (мм)
24
Размер под ключ (мм)
46
Диаметр резьбы
М30
М30
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
24
24
Размер под ключ (мм)
46
46
5728
шт
525
руб.
1 шт
Гайка высокопрочная М30х2 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М30
Шаг резьбы (мм)
2
Высота гайки (мм)
24
Размер под ключ (мм)
46
Диаметр резьбы
М30
М30
Шаг резьбы (мм)
2
2
Высота гайки (мм)
24
24
Размер под ключ (мм)
46
46
608
шт
360
руб.
1 шт
Гайка высокопрочная М36х1,5 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М36
Шаг резьбы (мм)
4
Высота гайки (мм)
29
Размер под ключ (мм)
55
Диаметр резьбы
М36
М36
Шаг резьбы (мм)
4
4
Высота гайки (мм)
29
29
Размер под ключ (мм)
55
55
2527
шт
611
руб.
1 шт
Гайка высокопрочная М36х2 DIN 934, класс прочности 10, оцинкованная сталь
Диаметр резьбы
М36
Шаг резьбы (мм)
4
Высота гайки (мм)
29
Размер под ключ (мм)
55
Диаметр резьбы
М36
М36
Шаг резьбы (мм)
4
4
Высота гайки (мм)
29
29
Размер под ключ (мм)
55
55
2653
шт
613
руб.
1 шт
Показать ещё
1 - 21 из 26 размеров
- 1
- 2
Оцинкованная высокопрочная гайка с мелкой резьбой DIN 934 класса прочности 10 применяется для создания ответственных резьбовых соединений повышенной надежности в сочетании с метрическими болтами и шпильками, которые сопоставимы ей по прочностным характеристикам, то есть класса 10.9. При необходимости под них подкладываются плоские или гроверные шайбы высокой твердости.
Особенности:
- повышенный класс прочности
- устойчивость к самоотвинчиванию
- антикоррозийное цинковое покрытие
Прочная гайка DIN 934 с мелким шагом резьбы имеет классическую шестигранную форму с фасками на обоих торцах и размерами под стандартные рожковые ключи или торцевые головки. Резьба метрическая с полем допуска 6H. Частый шаг витков (от 1 до 4 мм в зависимости от диаметра) повышает сопротивляемость крепежного узла к ослаблению с течение времени или при воздействии вибрационных и знакопеременных нагрузок.
Шестигранная стальная гайка 10 кл. (высокопрочная, закаленная) получила необходимые механические свойства с помощью процессов закалки и отпуска. Ее коррозионная стойкость повышена путем нанесения гальванического цинкового покрытия, продлевающего срок ее службы в нормальных климатических условиях.
Применяется при возведении металлоконструкций, сборке двигателей, автомобилей, высокотехнологичного оборудования, подъемной, сельскохозяйственной, дорожной техники, станков, конвейеров и во фланцевых соединениях агрегатов.
Аналоги DIN 934:
- ISO 4032 (М1,6 - М64)
- ISO 4034 (М5 - М64)
- DIN 555 (М1 - М100)
- ISO 8673 мелкая резьба (М8х1 - М64х4)
- ГОСТ 5927-70 (М1 - М48)
- ГОСТ 5915-70 (М1,6 - М48)
- ГОСТ 10605-94 (М52 - М150)
- ГОСТ 15526-70 (М3 - М48)
Размеры:
| Резьба d | Размер под ключ s | Расстояние между гранями e min | Высота m max | ||
| M8х1 | - | - | 13 | 14,38 | 6,5 |
| M10х1 | М10х1,25 | - | 17 | 18,9 | 8 |
| M12х1,5 | М12х1,25 | - | 19 | 21,1 | 10 |
| M14х1,5 | - | - | 22 | 24,49 | 11 |
| M16х1,5 | - | - | 24 | 26,75 | 13 |
| M18х2 | М18х1,5 | - | 27 | 29,56 | 15 |
| M20х2 | М20х1,5 | - | 30 | 32,95 | 16 |
| M22х2 | М22х1,5 | - | 32 | 35,03 | 18 |
| M24х2 | - | - | 36 | 39,55 | 19 |
| M27х2 | М27х1,5 | - | 41 | 45,2 | 22 |
| M30х2 | - | - | 46 | 50,85 | 24 |
| M33х2 | - | - | 50 | 55,37 | 26 |
| M36х3 | - | - | 55 | 60,79 | 29 |
| М39х3 | - | - | 60 | 66,4 | 31 |
| M42х3 | - | - | 65 | 71,3 | 34 |
| M48х3 | М48х2 | М48х1,5 | 75 | 82,6 | 38 |
| M56х4 | - | - | 85 | 93,56 | 45 |
| M64х4 | - | - | 95 | 104,86 | 51 |
| M72х4 | - | - | 105 | 116,16 | 58 |
| M80х4 | - | - | 115 | 127,46 | 64 |
| M90х4 | - | - | 130 | 144,08 | 72 |
| M100х4 | - | - | 145 | 161,02 | 80 |
Характеристики
-
Тип гайкиС мелким шагом
-
DIN934
-
ГОСТ5915-70, 5927-70, 10605-94, 15526-70
-
ISO4032, 8673
-
Единицы измеренияшт
-
Класс прочности10
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon Nuts DIN 934, fine thread
