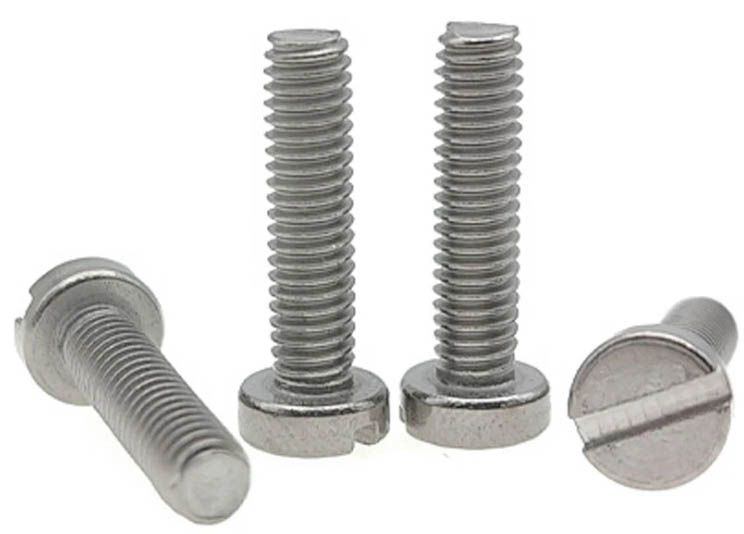

Винт с цилиндрической головкой М3х16 DIN 84, титан Gr2

Код товара: WN00296979

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

78 / шт руб.

Применяется при производстве мебели, машин, инструмента, станков, оборудования, приборов.
Для винтового соединения металлических деталей.
Устанавливается в заранее подготовленные резьбовые отверстия.
Форма головки: цилиндрическая с прорезью под плоскую отвёртку.
Резьба метрическая крупная, поле допуска 6g.
Класс точности: А (высокий).
Материал: Titanium Grade 2 соответствует российской марке титана ВТ1-0.
Предел прочности на растяжение: ≈ 300 - 450 МПа
Легче стали аналогичной прочности примерно на 40%.
Номинальный диаметр М3.
Длина (без учёта головки): 16 мм.

Подробнее

О товаре
Отзывы (0)

Винт размером М3х16 с цилиндрической головкой изготовлен из технически чистого титана Grade 2 (российский аналог - ВТ1-0). Крепеж полностью соответствует геометрическим параметрам стандарта DIN 84 (ISO 1207, ГОСТ 1491-80). Идеален для аэрокосмической отрасли, судостроения, химического машиностроения, производства медицинской техники и спортивного инвентаря, где требуется сочетание легкости, прочности и немагнитных свойств. Материал - Titanium Grade 2 - это нелегированный титан высокой чистоты, который сочетает в себе легкость алюминия и коррозионную стойкость платины. Предел прочности материала составляет 300-450 МПа, что соответствует классу прочности 4.8 для стали, но при этом винт примерно на 40% легче стального аналога.

Особенности

Изготовлен из титана Grade 2 (ВТ1-0) - коррозионностойкого, немагнитного и биосовместимого сплава с содержанием титана около 99%.
Обладает уникальным соотношением прочности к массе.
Обеспечивает высокую надежность соединения при снижении веса конструкции до 40% по сравнению с углеродистой сталью аналогичной прочности.
На поверхности титана образуется стойкая оксидная пленка, делающая его неуязвимым в морской воде, растворах кислот, щелочей, органических соединениях и промышленных агрессивных средах.
Соответствует классу точности А, что гарантирует минимальные допуски.
Материал сохраняет свойства при экстремальных температурах (до 550-600°C), обладает хорошей пластичностью и вязкостью, что предотвращает хрупкое разрушение под нагрузкой.

Размеры

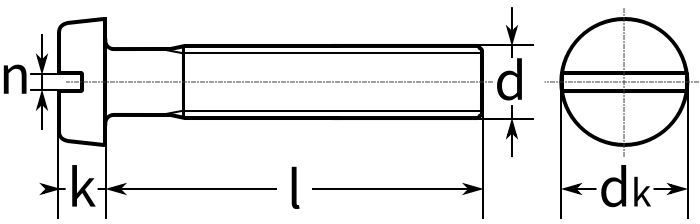

Винт с цилиндрической головкой М3х16 DIN 84 - схема

Диаметр резьбы d	М3
Диаметр головки d_k	5,5 мм
Высота головки k	2 мм
Ширина шлица винта n	0,8 мм
Длина винта l	16 мм

Характеристики

DIN

84
ГОСТ

1491-80
ISO

1207
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,5
Единицы измерения

шт
Шлиц

Прямой (SL)
Форма головки

Цилиндрическая
Размер шага резьбы

Крупный (обычный)
Артикул

84 3 16 тит Gr2
Материал

Титан
Название на упаковке (ориг. название)

Slotted cheese head screws
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Отзывов пока нет
