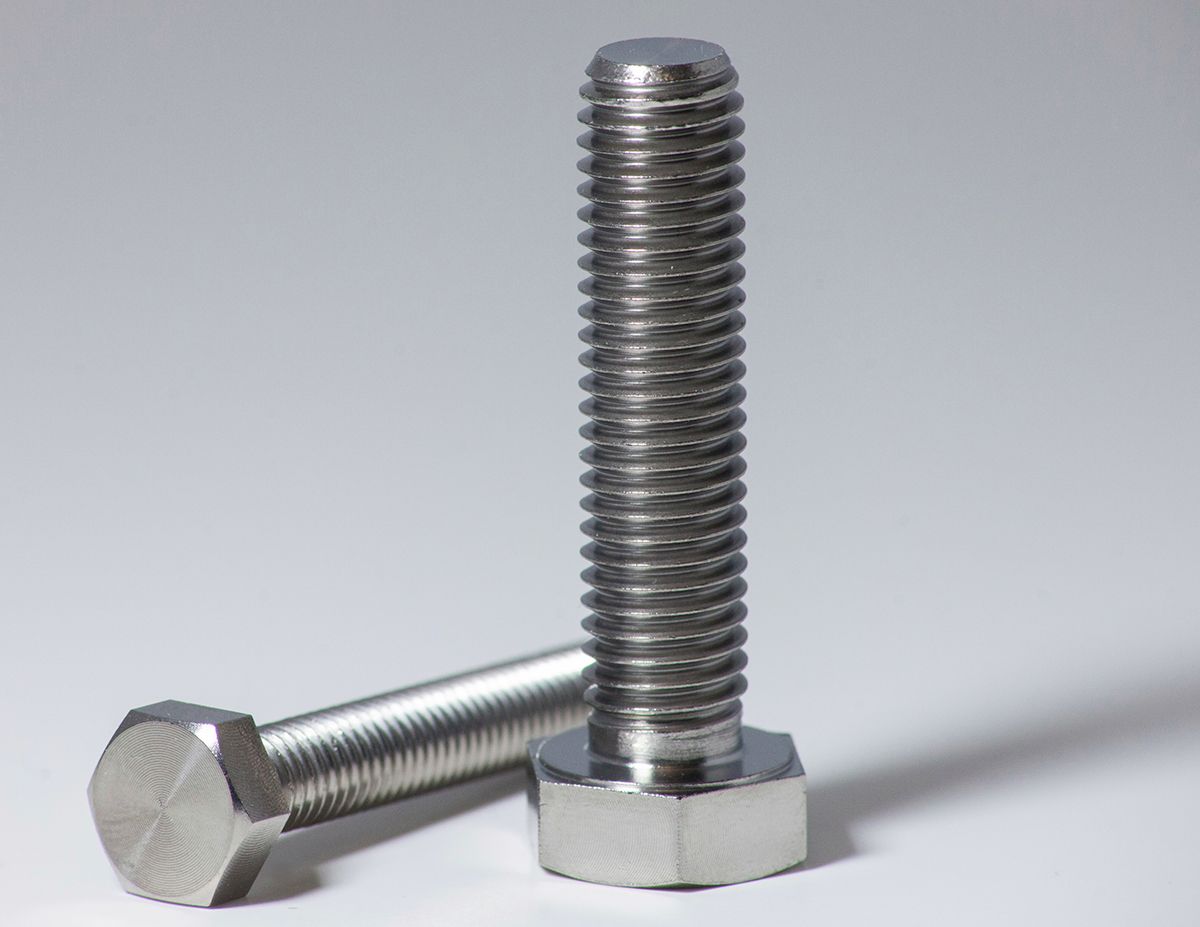

Болт шестигранный с полной резьбой DIN 933, титан Gr5

Титановый болт DIN 933 изготовлен из высокопрочного металлического сплава на основе титана, имеющего самое большое соотношение прочности к массе среди других металлов. Конструктивно крепеж состоит из полнорезьбовой шпильки и шестигранной головки, которая в своем основании имеет подголовник в форме усеченного конуса небольшой высоты. Соединение образуется при помощи гайки с подложенной под нее шайбой.

Особенности

Титановый крепеж легче стального в 2 раза и прочнее алюминиевого в 6 раз. По уровню устойчивости к коррозии он стоит в одном ряду с платиной, благодаря стойкой оксидной пленке, образующейся на его поверхности. Он не подвержен ржавлению и разрушению в таких средах как морская вода, хлорсодержащие, кислотные и другие агрессивные жидкости.

Применение

Шестигранный титановый болт с полной резьбой применяется в конструкциях, к крепежным элементам которых предъявляются особые требования по прочности, массогабаритам, коррозионной устойчивости и жаропрочности. Наиболее востребован в авиационных двигателях, турбинах, компрессорах, при сборке деталей самолетов, строительстве подводных лодок, судостроении и в качестве колесного болта.

Преимущества

• легкий, прочный, износостойкий;
• устойчивость к растворам кислот и щелочей;
• сохранение прочности при тепловых ударах;
• не окисляется на воздухе;
• немагнитен, нетоксичен;
• высокие токопроводящие свойства.

Примечание: Сплав Gr.5 (Ti6Al4V) содержит 90% титана, 6% алюминия и 4% ванадия. По составу он аналогичен отечественной марке ВТ6.

Аналоги DIN 933:

• ISO 4017 (несущественные отличия в размере «под ключ» на диаметрах M10, М12, М14 и М22)
• DIN 558 (ISO 4018) (М5 - М64)
• ГОСТ 7798-70 (М6 - М48)
• ГОСТ 7805-70 (М1,6 - М48)
• ГОСТ 15589-70 (М6 - М48)

Весь ассортимент титанового крепежа можно посмотреть здесь.

Размеры

Резьба, d	Шаг резьбы, P	Высота головки, k	Размер под ключ, S	Диаметр граней, e
М3	0,5	2,0	5,5	6,01
М4	0,7	2,8	7,0	7,66
М5	0,8	3,5	8,0	8,79
М6	1,0	4,0	10	11,05
М8	1,25	5,3	13	14,38
М10	1,5	6,4	17	18,9
М12	1,75	7,5	19	21,1
М14	2,0	8,8	22	24,49
М16	2,0	10	24	26,75
М18	2,5	11,5	27	30,14
М20	2,5	12,5	30	33,53
М22	2,5	14	32	38,85
М24	3,0	15	36	39,98
М27	3,0	17	41	45,2
М30	3,5	18,7	46	50,85
М36	4,0	22,5	55	60,79
М42	4,5	26	65	71,3
М48	5,0	30	75	82,6
М56	5,5	35	85	93,56
М64	6,0	40	95	104,9

все размеры указаны в мм

Характеристики

• DIN
  933
• ГОСТ
  7798-70, 7805-70, 15589-70
• ISO
  4017
• Единицы измерения
  шт
• Форма головки
  Шестигранная
• Размер шага резьбы
  Крупный (обычный)
• Материал
  Титан
• Название на упаковке (ориг. название)
  Hexagon head bolts with thread up to head

• с шестигранной головкой
• DIN 933
