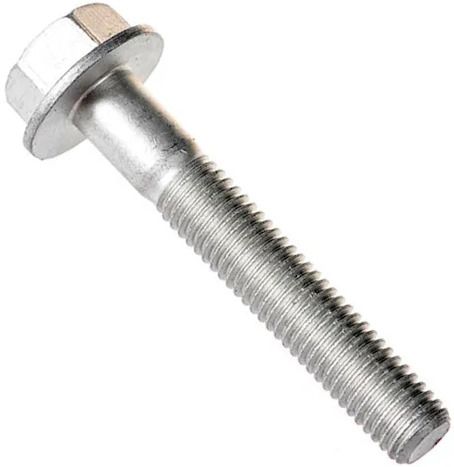

Болт М14х40 (кл. прочности 10.9) с фланцем соответствует стандарту DIN 6921, имеет шестигранную головку с плоской пресс-шайбой и ножку с неполной резьбой. Имеет защитное покрытие Dacromet.

Размеры

Болт с фланцем DIN 6921 - чертеж, схема, ISO 4162, Hexagon flange bolts

Номинальный диаметр резьбы, d	14 мм
Длина болта, l	40 мм
Высота головки, k	12,8 мм
Размер головки под ключ, s	18 мм
Диаметр фланца, dc	30,5 мм
Длина резьбовой части, b	34 мм
Шаг резьбы, P	2 мм

Характеристики

DIN

6921
ISO

4162
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

2
Единицы измерения

шт
Форма головки

С фланцем
Размер шага резьбы

Крупный (обычный)
Класс прочности

10.9
Артикул

6921 14 40 10 D
Материал

Сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
